Сначала определите схему питания

Запишите с корпуса или из задания четыре параметра потребителя: стандарт PoE, мощность, скорость сети и напряжение его входа. IEEE 802.3af, 802.3at и 802.3bt — стандарты PoE: источник и устройство согласуют подачу питания. Passive PoE подаёт напряжение на выделенные жилы без такого согласования. Не подключайте устройство Passive PoE к обычному PoE-источнику без преобразователя: напряжение и распиновка могут не совпасть.

Для камеры или точки доступа со встроенным PoE-входом берите инжектор. Для одной гигабитной линии подойдёт инжектор Gigabit Ethernet 30 Вт; для нагрузки до 65 Вт — модель 65 Вт. Gigabit Ethernet передаёт трафик до 1 000 Мбит/с; Fast Ethernet — до 100 Мбит/с. Не ставьте Fast Ethernet в линию, где камера или точка доступа требует гигабитную скорость: сеть станет работать медленнее.

Как выбрать сплиттер

Сплиттер нужен устройству без PoE-входа. Он получает питание и сетевой трафик через RJ45, а на выходе даёт отдельный штекер питания и Ethernet. Сначала подберите напряжение и разъём, затем ток. У сплиттера 12 В / 2 А штекер 5,5 × 2,1 мм и вход IEEE 802.3af/at. Он годится для устройства 12 В с потреблением до 2 А.

Пример: устройство потребляет 12 В и 1,5 А. Его мощность — 18 Вт: 12 × 1,5. Берите сплиттер 12 В / 2 А: его выход рассчитан на 24 Вт. Модель 12 В / 1 А даст только 12 Вт; при включении нагрузки питание может отключаться или напряжение просядет. Для роутера, которому нужны 5 В, 9 В или 24 В, берите сплиттер 2,5G с выбором напряжения. Поставьте на нём то же напряжение, что написано на входе устройства.

Как удлинить линию

Обычный канал Ethernet по витой паре рассчитан на 100 м. Когда камера дальше, поставьте удлинитель между источником и устройством. Для линии Fast Ethernet с мощностью до 30 Вт подойдёт удлинитель до 250 м. Для гигабитной линии и нагрузки до 90 Вт берите Ultra PoE Gigabit. Обе модели работают при температуре от −40 до +80 °C.

Считайте длину всей трассы и мощность на самом дальнем устройстве. На длинном кабеле часть мощности теряется. Для камеры используйте максимальную мощность из её паспорта. Учитывайте ИК-подсветку и подогрев в худшем сценарии. Для цепочки из нескольких удлинителей используйте показатели из характеристик конкретной модели. У Fast Ethernet-удлинителя до пяти устройств в цепочке дают 500 м и 13 Вт при 10 Мбит/с либо 300 м и 16 Вт при 100 Мбит/с. У гигабитного Ultra PoE — 500 м и 40 Вт при 10 Мбит/с либо 300 м и 65 Вт при 1 000 Мбит/с.

Удалённый узел с несколькими устройствами

Если в одной точке нужны несколько камер или точка доступа и камера, берите уличный удлинитель-коммутатор на 5 портов. У него один вход и четыре гигабитных выхода: один выход до 90 Вт и три выхода до 30 Вт. Сложите мощность всех потребителей. Если сумма выше мощности входа 120 Вт, разделите нагрузку между двумя линиями питания.

Короткий порядок подбора

• Определите: устройству нужен стандартный PoE или Passive PoE.
• Запишите напряжение, ток и мощность потребителя.
• Выберите скорость: 100 или 1 000 Мбит/с.
• Измерьте длину кабельной трассы и добавьте удлинитель при дистанции свыше 100 м.
• Для уличного шкафа берите исполнение с температурой от −40 до +80 °C.

Частые вопросы

Какой PoE-инжектор выбрать?

Инжектор выбирают по стандарту, мощности и скорости порта потребителя. IEEE 802.3af даёт до 15,4 Вт на порт, 802.3at — до 30 Вт, 802.3bt — до 60 или 90 Вт. Для точки доступа до 30 Вт с гигабитным портом подойдёт инжектор Gigabit Ethernet 30W, для нагрузки до 90 Вт — инжектор 90W.

Как подключить PoE-инжектор?

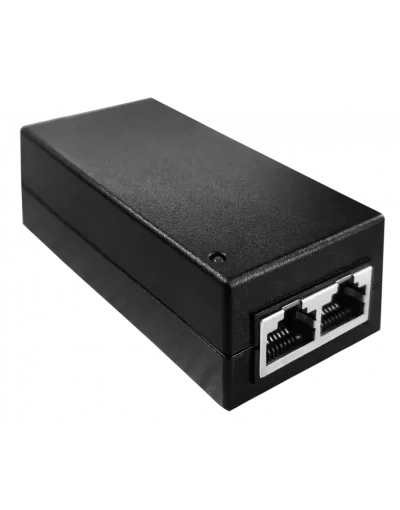

Кабель от коммутатора или роутера вставьте во вход данных инжектора, кабель к устройству — в выход PoE, затем включите инжектор в розетку. Вся линия от коммутатора до устройства вместе с инжектором — не длиннее 100 м. Инжектор 802.3af до 15,4 Вт питается от сети 100–240 В.

Как проверить PoE-инжектор?

Подключите заведомо исправное совместимое устройство и проверьте, загрузилось ли оно. Стандартный PSE подаёт питание после обнаружения PD: 802.3af — 44–57 В, 802.3at — 50–57 В. У Passive PoE до 60V напряжение подаётся постоянно.

Как подобрать PoE-инжектор для камеры видеонаблюдения?

Выберите стандарт PoE по паспортной мощности камеры с запасом источника. Для линии Fast Ethernet есть инжектор Fast Ethernet 802.3af.
