Электротехническое и сетевое оборудование

В разделе — оборудование для серверных, сетевых узлов и электрощитов: телекоммуникационные шкафы и стойки, коммутаторы, SFP-модули и оптический кабель, источники бесперебойного питания, патч-панели, блоки розеток PDU и модульное оборудование для щитов. Основные марки — NIKOMAX, NST и VOLTAGELAB. Поставляем оптом юрлицам по счёту с НДС, по спецификации проекта подбираем аналоги и считаем комплект за 45 минут в рабочее время.

Сначала определите задачу

Что нужно сделать	Куда перейти	Что выбрать
Собрать щит или подключить нагрузку	Модульное оборудование	Автоматы, УЗО, реле и аппаратуру на DIN-рейку под схему щита.

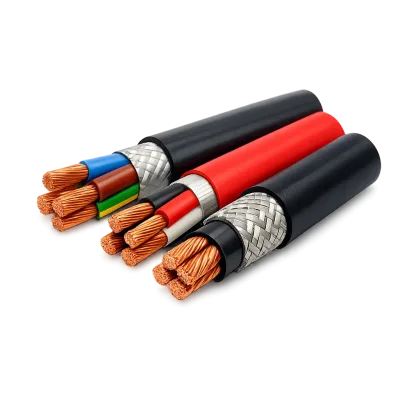

Проложить питание или сигнал	Силовые кабели и витая пара	Силовой кабель для питания, витую пару для сети. Для трассы добавьте короб или лоток.
Объединить компьютеры, камеры или точки доступа	Коммутаторы	Посчитайте занятые порты и оставьте свободные для расширения.
Запитать камеру по тому же кабелю, что и сеть	PoE-оборудование	Коммутатор или инжектор PoE; PoE передаёт питание по витой паре.
Связать шкафы оптикой	Трансиверы SFP	Пару модулей под скорость, волокно и разъёмы линии.
Не дать питанию пропасть или защитить линию	ИБП и грозозащита	ИБП держит нагрузку при отключении сети; УЗИП ставят на линиях, куда может прийти импульс перенапряжения.

Как подобрать сеть и питание камер

Коммутатор соединяет устройства в одну сеть. Порт RJ45 — обычное гнездо для витой пары. Gigabit Ethernet передаёт до 1 Гбит/с; его берите для рабочих мест, серверов, регистраторов и точек доступа, когда нужна гигабитная сеть. SFP — сменный модуль для оптики или медного подключения.

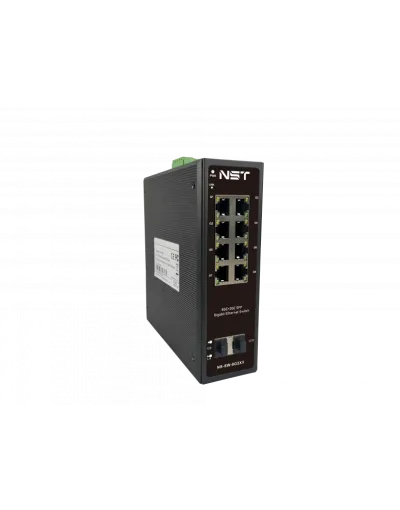

Сначала посчитайте все устройства, которые подключите сейчас. Затем добавьте свободные порты. Для восьми медных устройств и оптической линии подойдёт управляемый коммутатор NST на 10 портов: у него восемь гигабитных RJ45 и два гигабитных SFP. Два SFP пригодятся для связи с другим шкафом или для кольцевой схемы. Не берите модель ровно по числу сегодняшних устройств: свободный порт избавит от второго коммутатора при следующем подключении.

Для камер и точек доступа считайте два параметра: число PoE-портов и общий бюджет питания. Сложите максимальную мощность всех устройств и добавьте 20 % запаса. Если бюджет меньше суммы, часть камер не запустится либо будет перезагружаться при включении подсветки. Например, PoE-коммутатор NST на 10 RJ45 даёт PoE на восемь портов и рассчитан на 120 Вт. Он подходит, когда хватает Fast Ethernet и расчётная нагрузка с запасом укладывается в этот бюджет.

Витую пару от коммутатора до устройства держите в пределах 100 м вместе с патч-кордами. Для более длинной линии поставьте промежуточный коммутатор, медиаконвертер или перейдите на оптику. Если питание идёт по PoE, проверьте также требуемую мощность камеры: обычный PoE и усиленный PoE рассчитаны на разную нагрузку.

Оптика, шкаф и защита линии

Для оптики подберите SFP сразу парой. У модулей на обоих концах должны совпадать скорость, тип волокна и рабочие длины волн. Для одного волокна нужна WDM-пара с обратными длинами волн: два одинаковых модуля не свяжутся. Для линии до 300 м на многомодовом волокне есть SFP-модуль NST 10G; он передаёт сигнал до 10 Гбит/с. Для другой дальности или одного волокна берите пару с соответствующими параметрами.

Шкаф выбирайте после схемы: в него должны войти коммутатор, патч-панель, PDU — распределитель питания с несколькими розетками — и запас места для укладки кабеля. Для уличной камеры или линии между зданиями добавьте грозозащиту с обеих сторон кабеля и подключите её к заземлению. Иначе импульс по витой паре может вывести из строя порт коммутатора и камеру.

Что прислать для подбора

Подберём оборудование под вашу задачу: пришлите схему, число и мощность устройств, длину линий, тип кабеля и условия установки. Юрлицам работаем с НДС; спецификацию рассчитаем за 45 минут в рабочее время.
