Грозозащита Ethernet, PoE и элементы молниезащиты

Сначала посчитайте кабели

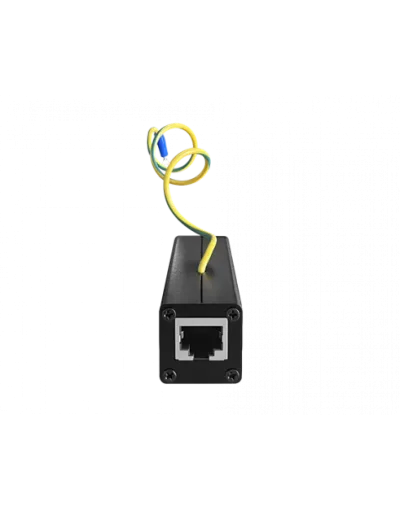

Один Ethernet-кабель занимает один канал защиты. Для одной камеры или точки доступа берите одноканальную модель. На DIN-рейку — металлическую планку внутри шкафа — встанет NST на 1 канал; для четырёх отдельных линий в том же шкафу берите NST на 4 канала. Не подключайте четыре кабеля через одноканальное устройство: три линии останутся без защиты.

Для стойки с патч-панелью считайте порты, которые уходят за пределы помещения или к удалённому оборудованию. В стойку 19 дюймов берите модель на 8 каналов либо модель на 24 канала. У обеих моделей разъёмы RJ45 — обычные сетевые разъёмы — и защита всех восьми контактов. Если портов больше, ставьте несколько устройств по числу кабелей.

Проверьте питание и скорость линии

PoE — питание, которое идёт по тому же Ethernet-кабелю вместе с данными. Если камера или точка доступа получает питание по кабелю, берите модель с поддержкой IEEE 802.3 af/at/bt — обозначением совместимости с вариантами PoE — до 90 Вт. Такое питание пропускают бескорпусный одноканальный NST, модель на DIN-рейку и четырёхканальная версия. Если поставить защиту без нужной поддержки, устройство на дальнем конце может остаться без питания.

Для гигабитной сети берите модели со скоростью 10/100/1000 Мбит/с. Для линии 2,5 Гбит/с подойдёт только уличный одноканальный NST: у него заявлена скорость 10/100/1000/2500 Мбит/с, поддержка PoE до 90 Вт и монтаж на стену. Гигабитный УЗИП на такой линии станет узким местом: сеть потеряет скорость.

Поставьте защиту в правильное место

Кабель, который выходит на улицу или соединяет здания, заведите через УЗИП перед портом коммутатора. Устройство подключите к защитному заземлению по его схеме монтажа: через него импульс уходит из линии. Без этого пути УЗИП не отведёт энергию, и порт коммутатора или камера могут выйти из строя при грозе.

Пример: в шкаф приходят четыре PoE-камеры по четырём отдельным кабелям, сеть работает на скорости 1 Гбит/с. Берите NST на 4 канала для DIN-рейки. Он закрывает все четыре линии, передаёт 10/100/1000 Мбит/с и пропускает PoE af/at/bt до 90 Вт. Если камер восемь и кабели заведены в стойку, берите стоечную модель на 8 каналов.

Что ещё есть в разделе

Алюминиевый компенсатор EKF и оцинкованная полоса IEK относятся к молниезащите и заземлению. Это отдельная часть системы: не ставьте их вместо УЗИП в разрыв Ethernet-кабеля. Полоса имеет ширину 25 мм, толщину 4 мм и поставляется отрезком 64 м.

Частые вопросы

Для чего нужен УЗИП?

УЗИП защищает Ethernet-линию и подключённое оборудование от кратковременного импульсного перенапряжения. Для одной линии подойдёт NST на 1 канал для DIN-рейки.

Как работает УЗИП?

В штатном режиме УЗИП пропускает сетевой трафик и PoE. Шину уравнивания потенциалов соединяют с системой заземления. Например, одноканальный NST пропускает Ethernet до 1 Гбит/с и PoE af/at/bt до 90 Вт.

Как выбрать УЗИП?

По числу линий, скорости и PoE: УЗИП должен пропускать ту же скорость и мощность PoE, что и порт, иначе линия просядет до 100 Мбит/с или камера не включится. Для четырёх гигабитных PoE-линий на DIN-рейке подходит NST на 4 канала; для линии 2,5 Гбит/с — уличный одноканальный NST.

Как подключить УЗИП?

Шину уравнивания потенциалов соединяют с системой заземления возможным кратчайшим путём. Для стойки с восемью линиями можно использовать NST на 8 каналов.

Подберём под вашу задачу: пришлите число Ethernet-линий, скорость, наличие PoE и место монтажа. Работаем с юрлицами с НДС; спецификацию рассчитаем за 45 минут в рабочее время.
