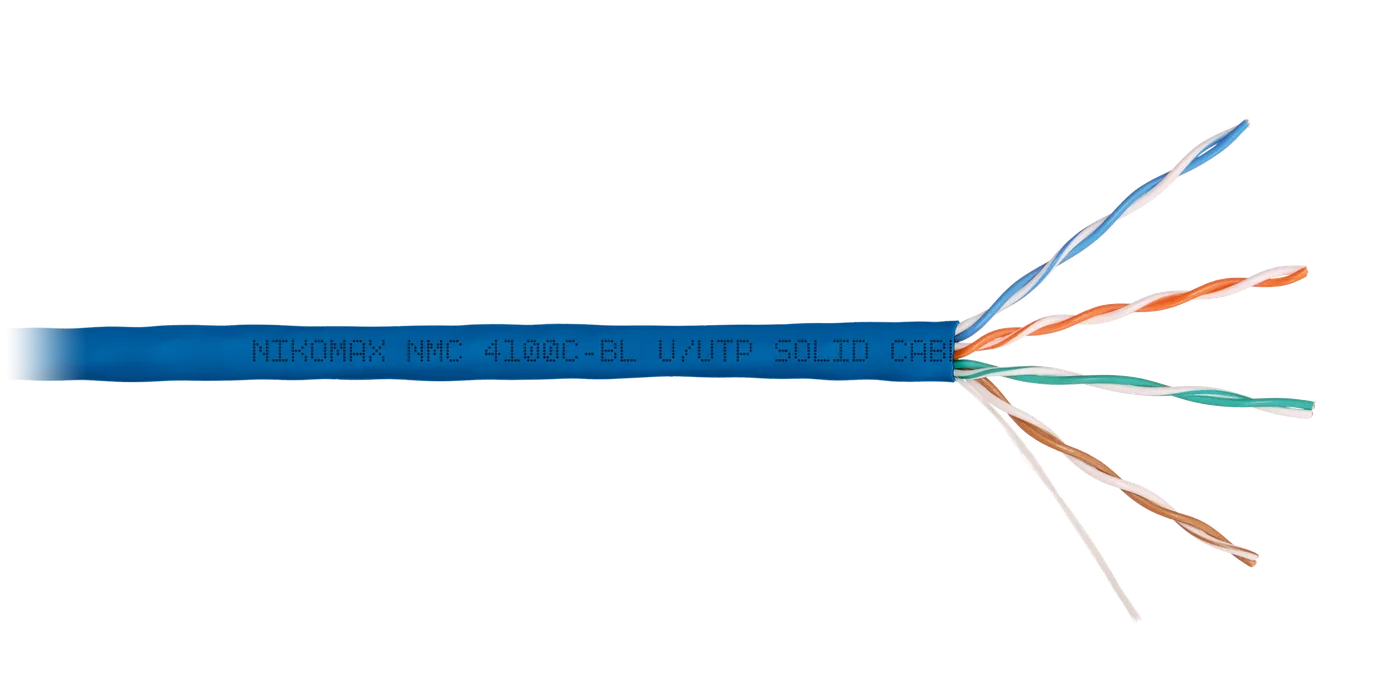

Кабель витая пара NIKOMAX U/UTP кат. 5e, 4 пары, 305 м, 0,51 мм, класс D, нг(А)-HF
Открыть в полном размере1400 × 700 px
Описание
NIKOMAX U/UTP Cat.5e класса D подходит для обычной внутренней гигабитной сети, где кабель идёт отдельно от силовых трасс. У модели 4 одножильные пары, проводник 0,51 мм и полоса 100 МГц; по рабочему сценарию это базовый неэкранированный вариант Cat.5e. Если рядом есть частотные приводы, сварочное оборудование или силовые кабели, выбирайте F/UTP Cat.5e с общим экраном. Стационарную часть линии ограничивайте 90 м, а полный канал вместе с патч-кордами — 100 м.
Коротко
Вес, кгМатериал внешней оболочкиПолимерный материалМатериал изоляции проводниковПолиэтилен высокой плотности (HDPE)Материал проводниковЭлектротехническая медьДиапазон температур прокладки, °CОт 0 до +50
Характеристики
41 строка- Вес, кг
- Материал внешней оболочки
- Полимерный материал
- Материал изоляции проводников
- Полиэтилен высокой плотности (HDPE)
- Материал проводников
- Электротехническая медь
- Диапазон температур прокладки, °C
- От 0 до +50
- Диапазон температур хранения, °C
- От-20 до +60
- Диапазон температур эксплуатации, °C
- От-20 до +60
- Применение
- Для внутренней прокладки
- Взаимная емкость, нФ/км
- ≤ 56
- Внешний диаметр изоляции проводников, мм
- 0,9 ± 0,05
- Внешний диаметр оболочки, мм
- 5,1 ± 0,4
- Волновое сопротивление, Ом
- 100 ± 15
- Диаметр проводников, AWG
- 24 AWG (0,51 ± 0,01)
- Диапазон частот, МГц
- 1-100
- Длина кабеля в упаковке, м
- 305
- Допустимое растягивающее усилие, H
- Не более 100
- Емкостная асимметрия, пФ/км
- ≤ 1600
- Затухание сигнала, дБ
- ≥ 22
- Категория
- 5e
- Количество пар
- 4
- Номинальное напряжение (В)
- 50
- Омическая асимметрия
- ≤ 5%
- Погонная масса, кг/км
- 30,6 ± 0,5
- Погонное сопротивление (DC), Ом/км
- ≤ 95
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Полоса пропускания, МГц
- 100
- Радиус изгиба при прокладке
- Не менее 8-ми диаметров кабеля
- Радиус изгиба при эксплуатации
- Не менее 4-х диаметров кабеля
- Разброс задержки распространения, нс/100м
- ≤ 45
- Разрывная нить
- Есть
- Скорость распространения сигнала (NVP)
- 0,69 ± 0,1
- Соответствие стандартам
- ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
- Сопротивление изоляции (500) В, MΩ*км
- ≥ 5000 MΩ*км
- Тип
- U/UTP
- Тип проводников
- Одножильный
- Тип упаковки
- Картонная коробка «easy-pull-box»
- Толщина изоляции проводников, мм
- 0,195 ± 0,03
- Толщина оболочки, мм
- 0,5 ± 0,05
- Цвет оболочки
- ОранжевыйФиолетовыйСинийЗеленыйКрасныйСерый
- Электрическая прочность диэлектрика, кВ/мин
- 1
- Гарантия
- Компонентная - 5 лет. Системная - 15 лет в составе сертифицированной СКС NIKOMAX
