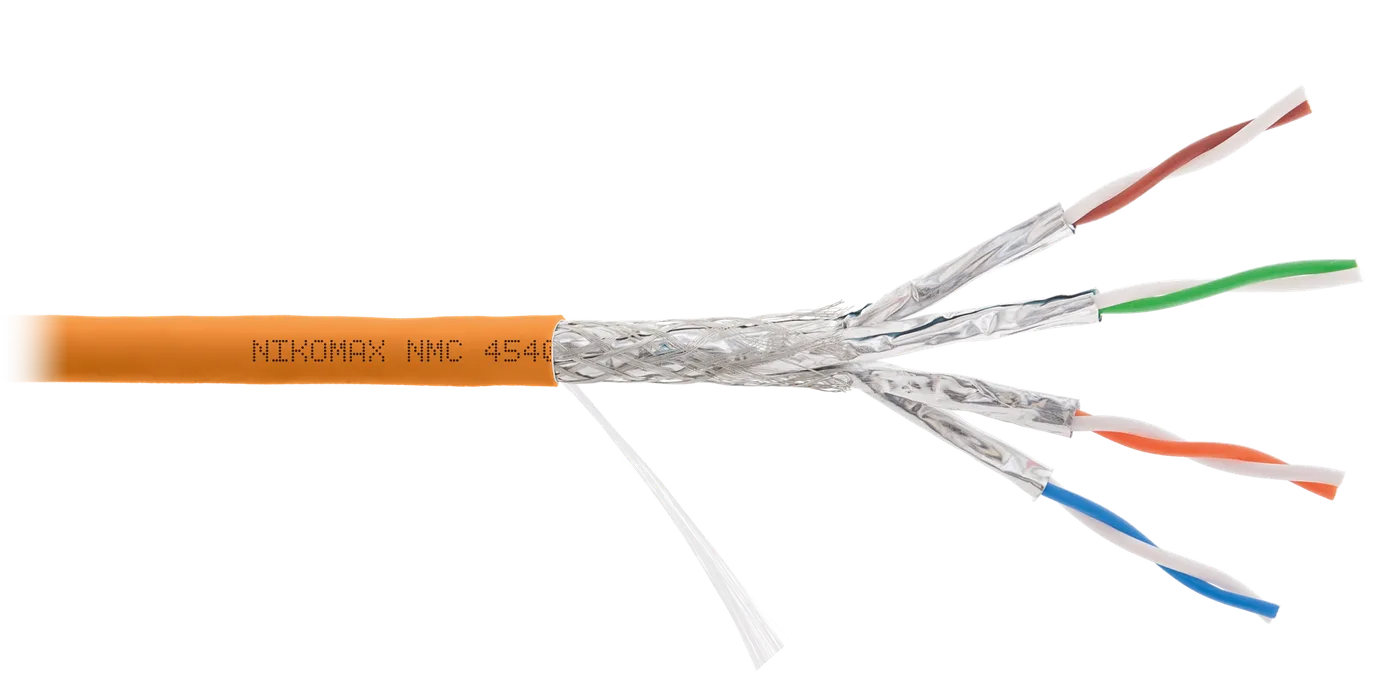

Кабель витая пара NIKOMAX S/FTP кат. 6, 4 пары, 305 м, 0,55 мм, нг(А)-HF, одножильный
Описание
NIKOMAX S/FTP Cat.6 рассчитан на внутренние трассы с заметными электромагнитными помехами: пары имеют индивидуальный экран из фольги, а сверху стоит общая медная оплётка. Полоса 250 МГц такая же, как у других Cat.6 в разделе, поэтому главное отличие этой модели — усиленное экранирование. Для спокойной трассы отдельно от силовых кабелей достаточно U/UTP Cat.6, а при одном общем экране можно взять F/UTP Cat.6. Радиус изгиба при прокладке должен быть не меньше 10 диаметров кабеля, а вся линия Ethernet — не длиннее 100 м.
Характеристики
43 строки- Вес, кг
- Материал внешней оболочки
- Полимерный материал
- Материал изоляции проводников
- Полиэтилен высокой плотности (HDPE)
- Материал индивидуального экрана
- Полиэфирная алюминиевая фольга (100% площадь покрытия)
- Материал общего экрана
- Оплетка из луженой медной проволоки (25% п/п)
- Материал проводников
- Электротехническая медь
- Диапазон температур прокладки, °C
- От 0 до +50
- Диапазон температур хранения, °C
- От -20 до +60
- Диапазон температур эксплуатации, °C
- От -20 до +60
- Применение
- Для внутренней прокладки
- Взаимная емкость, нФ/км
- ≤ 56
- Внешний диаметр изоляции проводников, мм
- 1,33 ± 0,05
- Внешний диаметр оболочки, мм
- 7,5 ± 0,4
- Волновое сопротивление, Ом
- 100 ± 15
- Диаметр проводников, AWG
- 23 AWG (0,55 ± 0,01)
- Диапазон частот, МГц
- 1-250
- Длина кабеля в упаковке, м
- 305
- Допустимое растягивающее усилие, H
- Не более 110
- Емкостная асимметрия, пФ/км
- ≤ 1600
- Затухание сигнала, дБ
- ≥ 33
- Категория
- 6
- Количество пар
- 4
- Номинальное напряжение (В)
- 50
- Омическая асимметрия
- ≤ 5%
- Погонная масса, кг/км
- 53,5 ± 0,5
- Погонное сопротивление (DC), Ом/км
- ≤ 95
- Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Полоса пропускания, МГц
- 250
- Радиус изгиба при прокладке
- Не менее 10-ти диаметров кабеля
- Радиус изгиба при эксплуатации
- Не менее 8-ми диаметров кабеля
- Разброс задержки распространения, нс/100м
- ≤ 45
- Разрывная нить
- Есть
- Скорость распространения сигнала (NVP)
- 0,62 ± 0,1
- Соответствие стандартам
- ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
- Сопротивление изоляции (500) В, MΩ*км
- ≥ 5000
- Тип
- S/FTP
- Тип проводников
- Одножильный
- Тип упаковки
- Фанерный барабан
- Толщина изоляции проводников, мм
- 0,386 ± 0,03
- Толщина оболочки, мм
- 0,55 ± 0,05
- Цвет оболочки
- Оранжевый
- Электрическая прочность диэлектрика, кВ/мин
- 1
- Гарантия
- Компонентная – 5 лет. 15 лет – в составе сертифицированной СКС NIKOMAX
