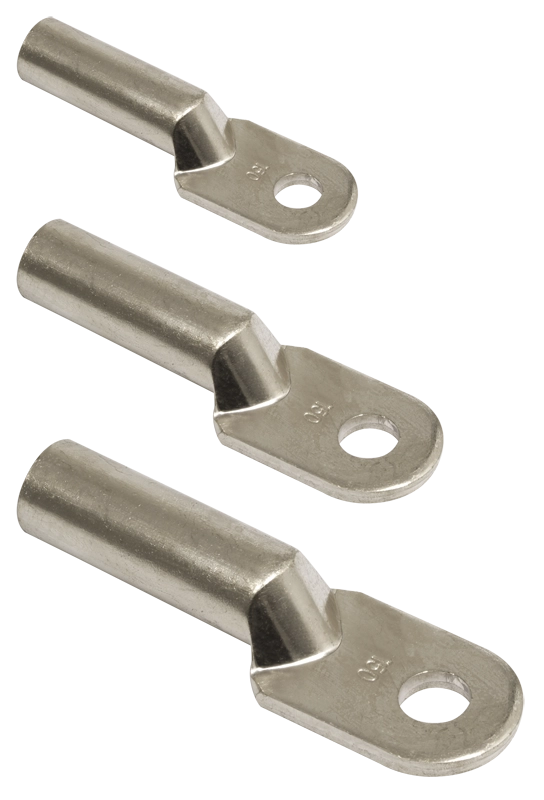

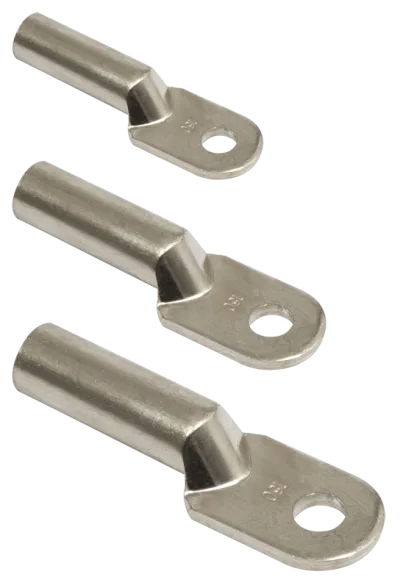

Наконечник JG-16 медный луженый кабельный IEK UNP40-016-06-08
Описание
JG-16 IEK рассчитан на медную жилу 16 мм² и болтовое соединение М6. Лужёный наконечник имеет отверстие для жилы 6,8 мм и монтажное отверстие 8,2 мм; его берут для меньшего сечения, чем JG-25 и JG-35. Если кабель 25 мм² или 35 мм², выбирайте соответствующий JG по сечению, а размер крепежа проверяйте отдельно. Для этой позиции сопоставьте два значения: 16 мм² у проводника и М6 у болта; после обжима жила не должна двигаться в гильзе.
Коротко
Метрический размер болта - М6Вес, кг0,00785МатериалМедьТемпература эксплуатации, °C-40...+80Диаметр монтажного отверстия, мм8,2
Характеристики
14 строк- Метрический размер болта - М
- 6
- Вес, кг
- 0,00785
- Материал
- Медь
- Температура эксплуатации, °C
- -40...+80
- Диаметр монтажного отверстия, мм
- 8,2
- Диаметр отверстия для жилы, мм
- 6,8
- Защитное покрытие поверхности
- Лужёное
- Изолированный
- Нет
- Конструктивное исполнение
- Стандартный (-ая)
- Номин напряжение, В
- 1000
- Номин поперечное сечение, мм²
- 16
- Угол соединения
- Прям./прямолинейн.
- Страна производства
- Китай
- Артикул производителя
- UNP40-016-06-08
