11. Неэксплуатируемая утеплённая кровля по основанию из профнастила со сборной стяжкой (вариант 3) — узлы Брит

Здесь утеплённая кровля по несущему профнастилу выполнена со сборной стяжкой из двух слоёв плоских хризотилцементных листов. Ниже предусмотрены теплоизоляционные полимерные плиты и пароизоляция из битуминозных рулонных материалов, выше — грунтовка, дополнительный слой и двухслойный водоизоляционный ковёр марки «Брит».

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны

м²

2Какая серия?низ и верх подбираются сами

Нужно 3 + 3 рулона, 1 ведро праймера

Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

В разделе есть решения конька и ендовы, примыканий к стене и парапету, деформационного шва и ходовых дорожек. Также показаны проходы обычной и утеплённой трубы, раскладка профнастила с поддоном под воронку и варианты противопожарных рассечек.

Для слоёв водоизоляционного ковра можно открыть рулонные наплавляемые материалы Брит, для грунтовки — праймеры битумные Брит.

Раздел 11 альбома технических решений Брит: 11 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 11: PDF для просмотра и печати, 2,3 МБ · DWG для AutoCAD, 0,5 МБ. Альбом технических решений «Брит».

Состав конструкции

Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой марки «Брит»
Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
Грунтовка «Брит»
Сборная стяжка - два слоя плоских хризотилцементных листов (ХЦЛ)
Шляпный профиль из стального оцинкованного листа
Теплоизоляционные полимерные плиты
Противопожарный слой из минераловатных плит
Нащельник из оцинкованной кровельной стали
Крепежный элемент
Пароизоляция
Несущий профнастил
Уплотнительная прокладка

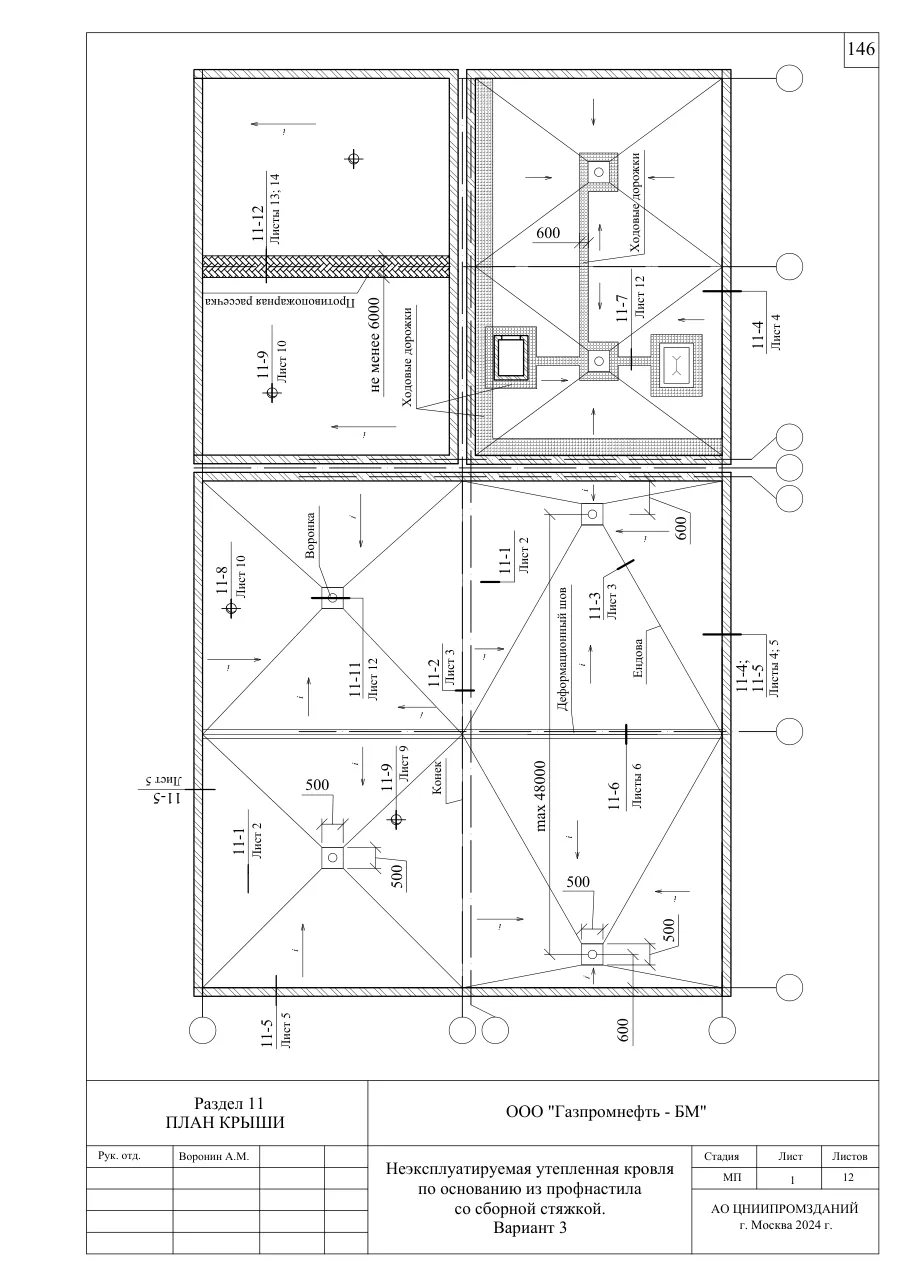

План крыши — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 2 — План крыши

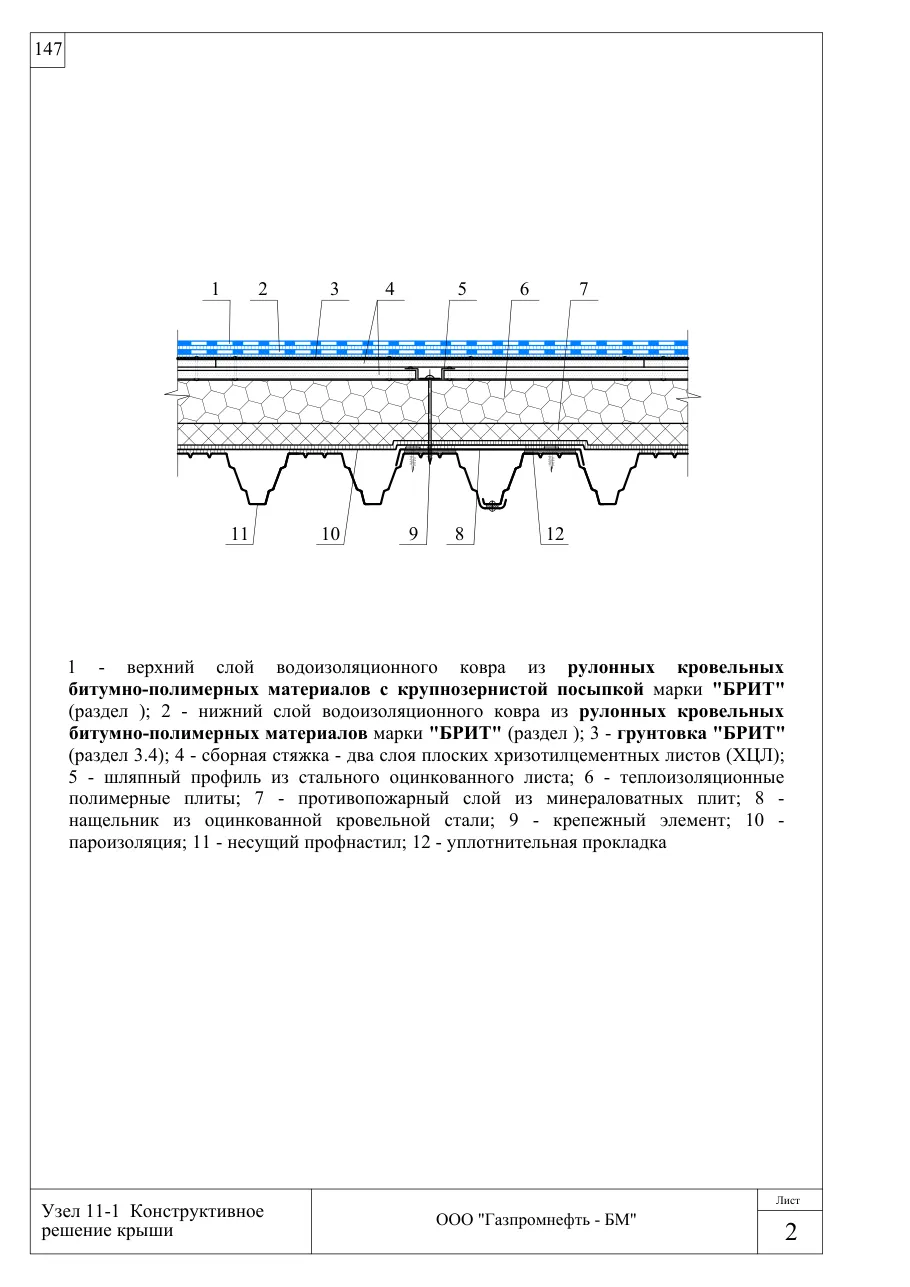

Узел 11-1: конструктивное решение крыши — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 3 — Узел 11-1 Конструктивное решение крыши

Узлы 11-2 и 11-3: конёк; ендова — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 4 — Узел 11-2 Конёк; Узел 11-3 Ендова

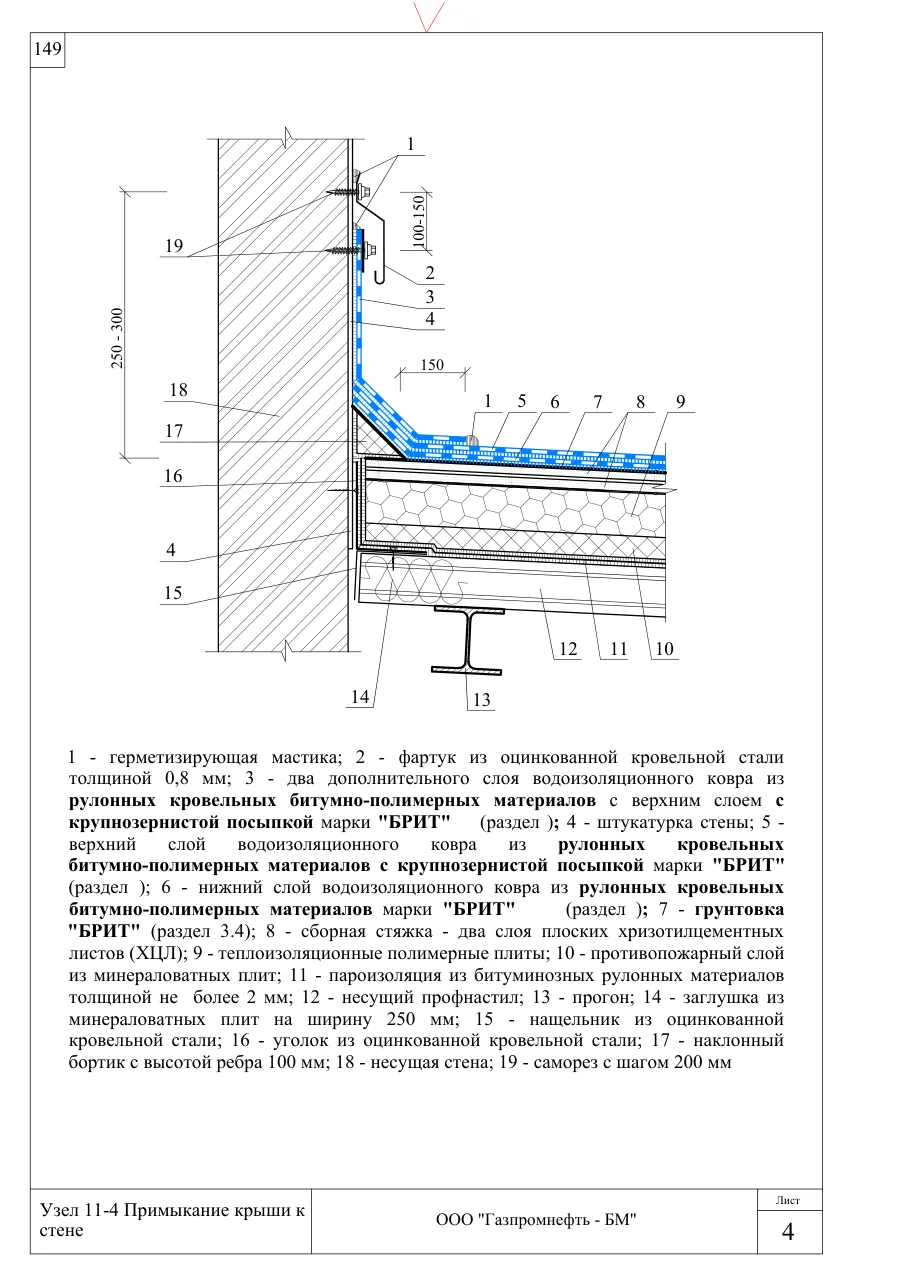

Узел 11-4: примыкание крыши к стене — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 5 — Узел 11-4 Примыкание крыши к стене

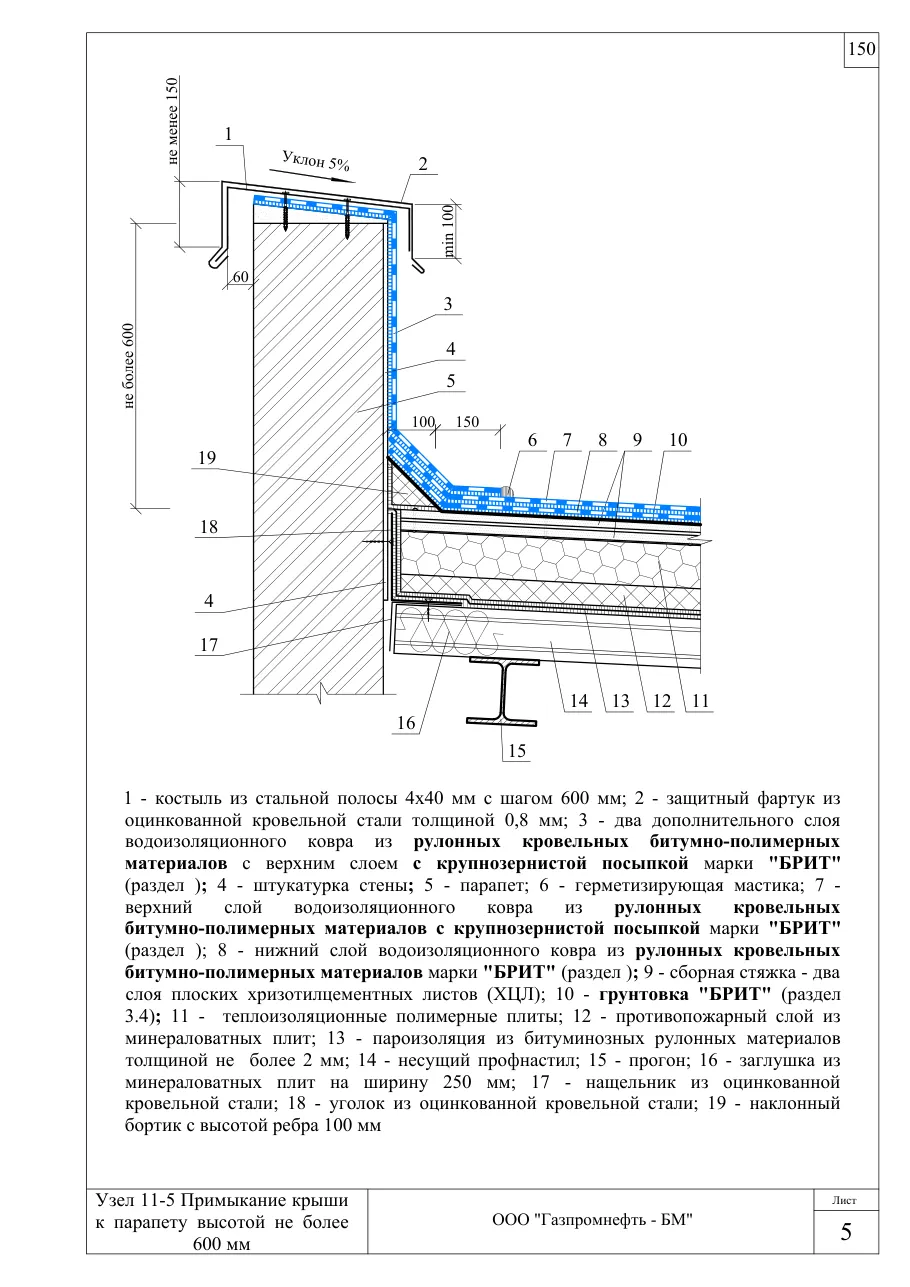

Узел 11-5: примыкание крыши к парапету высотой не более 600 мм — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 6 — Узел 11-5 Примыкание крыши к парапету высотой не более 600 мм

Узлы 11-6 и 11-7: деформационный шов крыши; ходовые дорожки — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 7 — Узел 11-6 Деформационный шов крыши; Узел 11-7 Ходовые дорожки

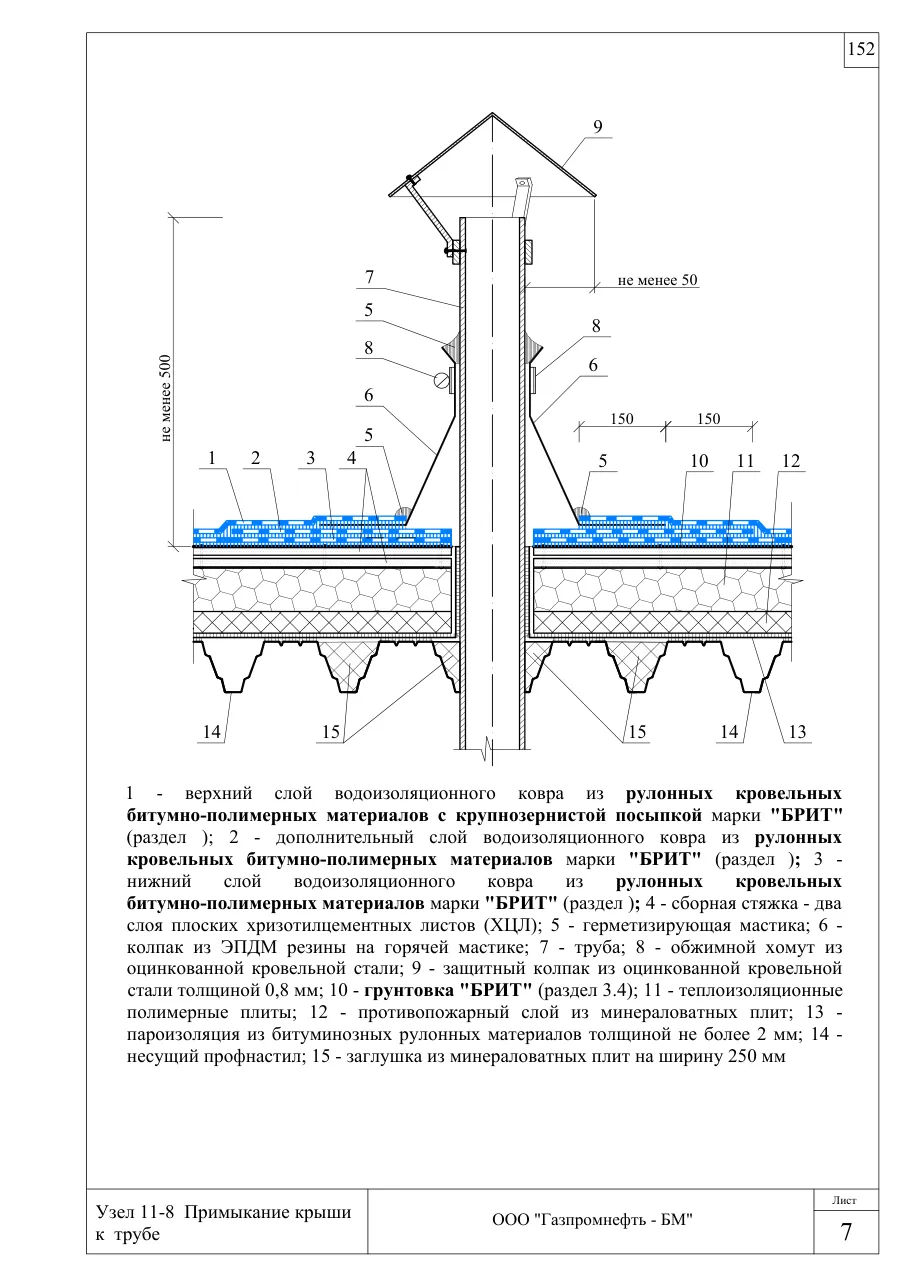

Узел 11-8: примыкание крыши к трубе — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 8 — Узел 11-8 Примыкание крыши к трубе

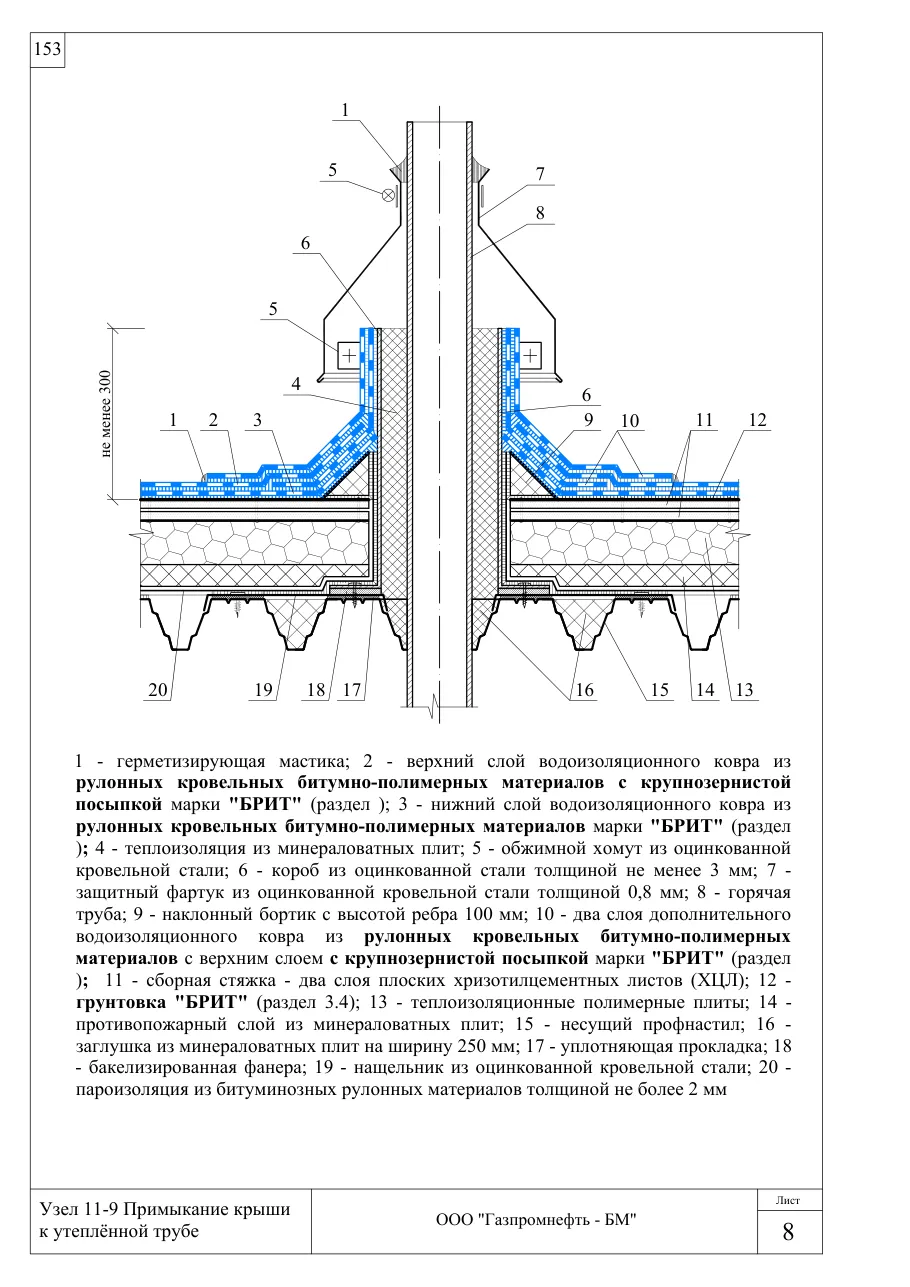

Узел 11-9: примыкание крыши к утеплённой трубе — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 9 — Узел 11-9 Примыкание крыши к утеплённой трубе

Узел 11-10: раскладка профнастила и поддона для водосточной воронки — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 10 — Узел 11-10 Раскладка профнастила и поддона для водосточной воронки

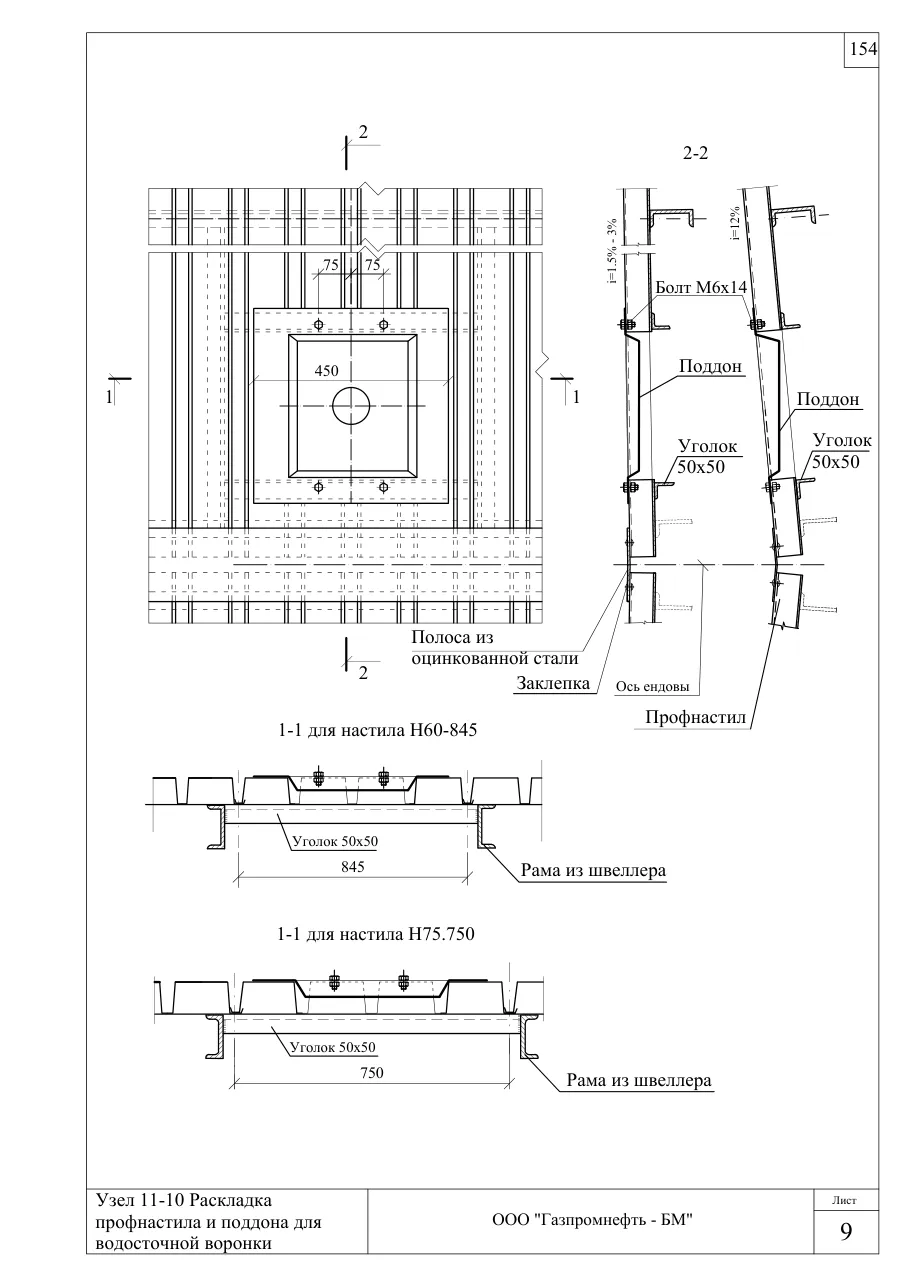

Узел 11-10: раскладка профнастила и поддона для водосточной воронки (лист 11) — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 11 — Узел 11-10 Раскладка профнастила и поддона для водосточной воронки

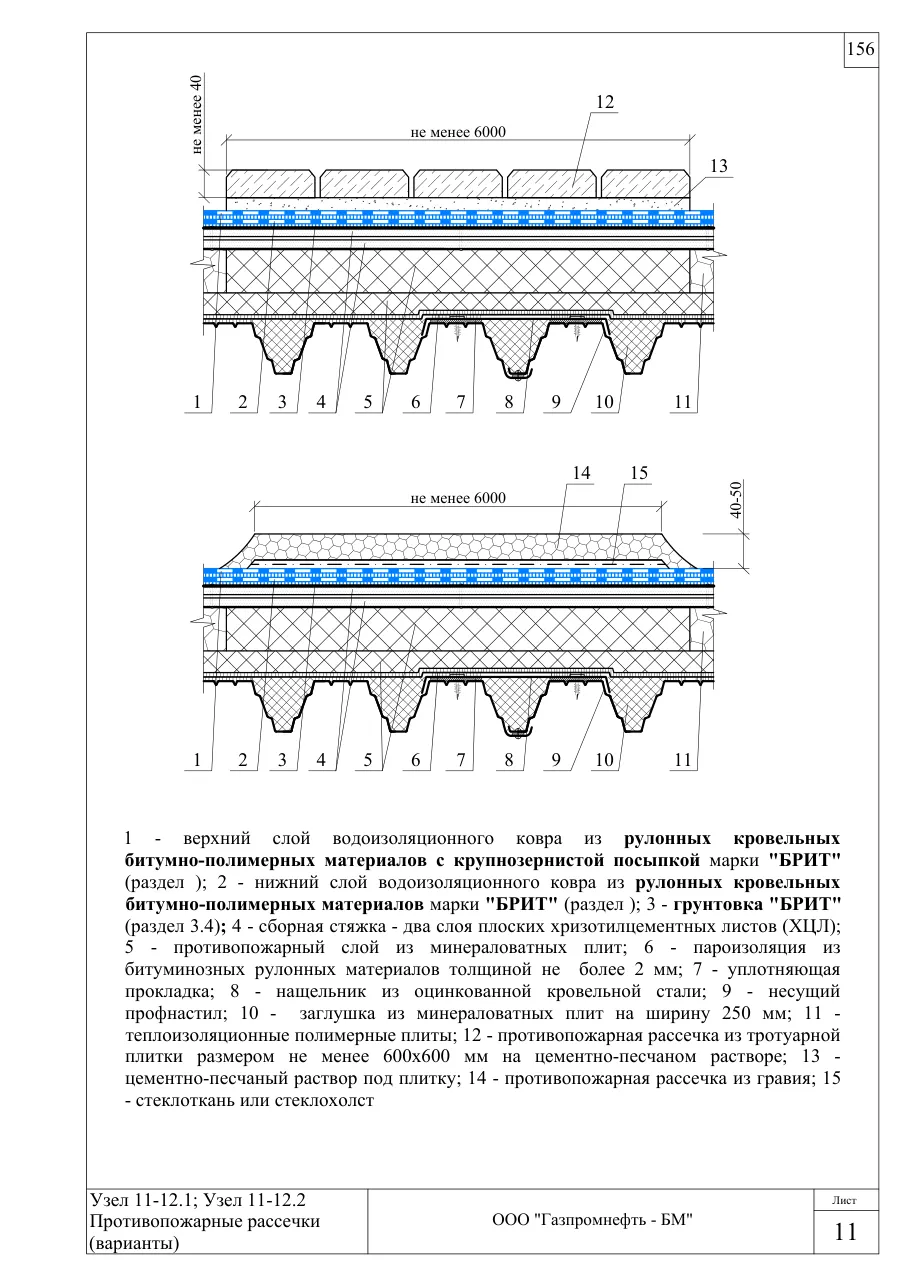

Узлы 11-12.1 и 11-12.2: противопожарные рассечки (варианты) — кровля по профнастилу, полимерные плиты, ХЦЛ, узлы Брит — Лист 12 — Узел 11-12.1; Узел 11-12.2 Противопожарные рассечки (варианты)
