14. Эксплуатируемая кровля с асфальтобетонным покрытием — узлы Брит

Конструкция с асфальтобетонным покрытием включает гранитный щебень, дренажный и предохранительный слои, двухслойный водоизоляционный ковёр марки «Брит», грунтовку, армированную стяжку, теплоизоляционные полимерные плиты и уклонообразующий слой из керамзитового гравия. Основанием служит сборный или монолитный железобетон.

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны

м²

2Какая серия?низ и верх подбираются сами

Нужно 3 + 3 рулона, 1 ведро праймера

Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

В разделе приведены ендова, примыкания к парапетам разной высоты, деформационный шов, проходы обычной и утеплённой трубы и примыкание к водосточной воронке. С этим узлом связана система Брит для эксплуатируемой крыши под автомобили.

Для водоизоляционного ковра в каталоге собраны рулонные наплавляемые материалы Брит, для грунтовочного слоя — праймеры битумные Брит.

Раздел 14 альбома технических решений Брит: 10 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 14: PDF для просмотра и печати, 2,2 МБ · DWG для AutoCAD, 0,4 МБ. Альбом технических решений «Брит».

Система Брит с этим узлом: Эксплуатируемая крыша Брит под автомобили.

Состав конструкции

Асфальтобетон
Гранитный щебень толщиной не менее 150 мм
Дренажный слой (мат)
Предохранительный слой, например из геотекстиля с прочностью на статическое продавливание не менее 1300 Н
Два слоя водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
Грунтовка «Брит»
Армированная стяжка из бетона и цементно-песчаного раствора
Разделительный слой
Теплоизоляционные полимерные плиты
Уклонообразующий слой из керамзитового гравия
Пароизоляция (по расчету)
Затирка или выравнивающая стяжка из цементно-песчаного раствора
Основание из сборного или монолитного железобетона

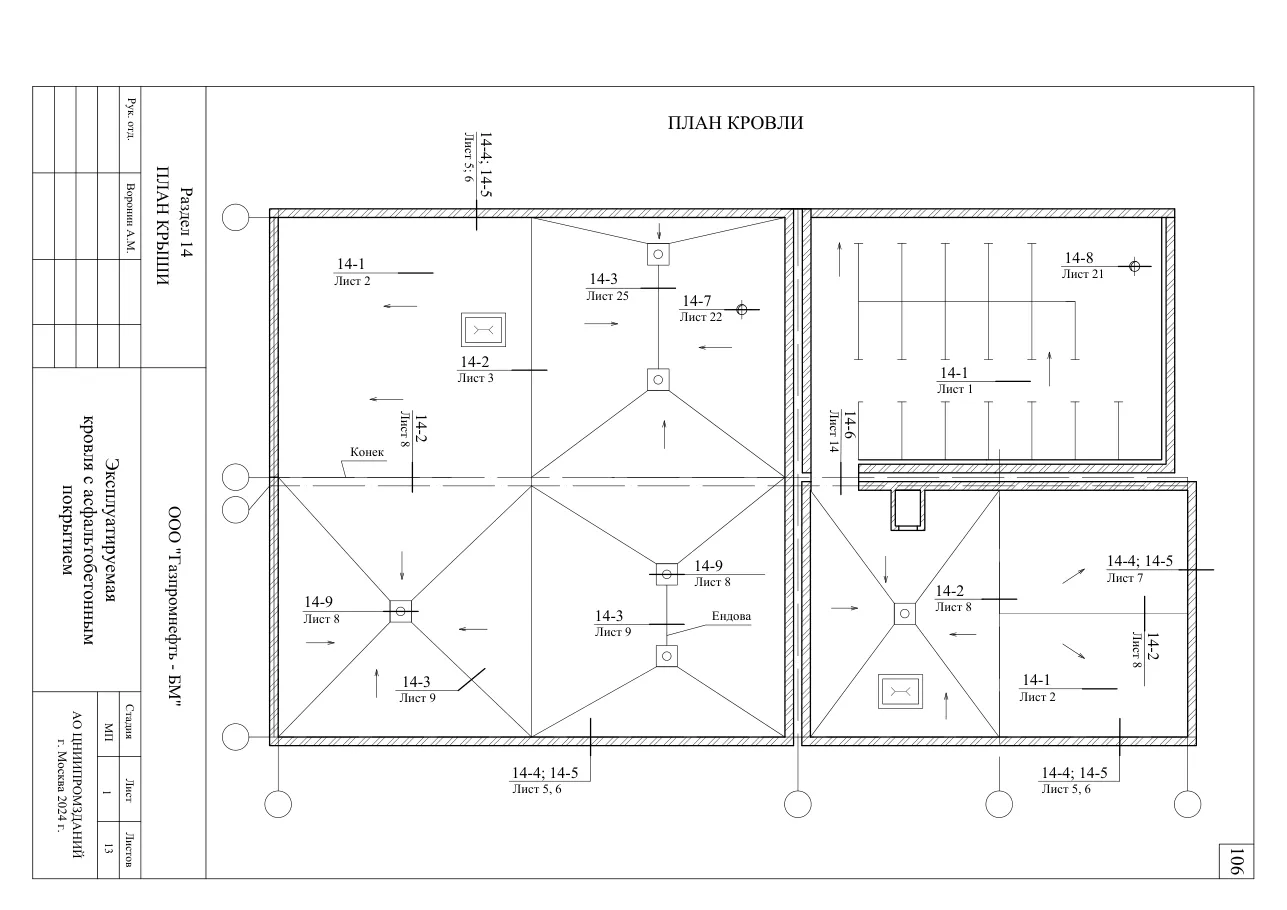

План крыши — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 2 — План крыши

Узел 14-1: конструктивное решение крыши — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 3 — Узел 14-1 Конструктивное решение крыши

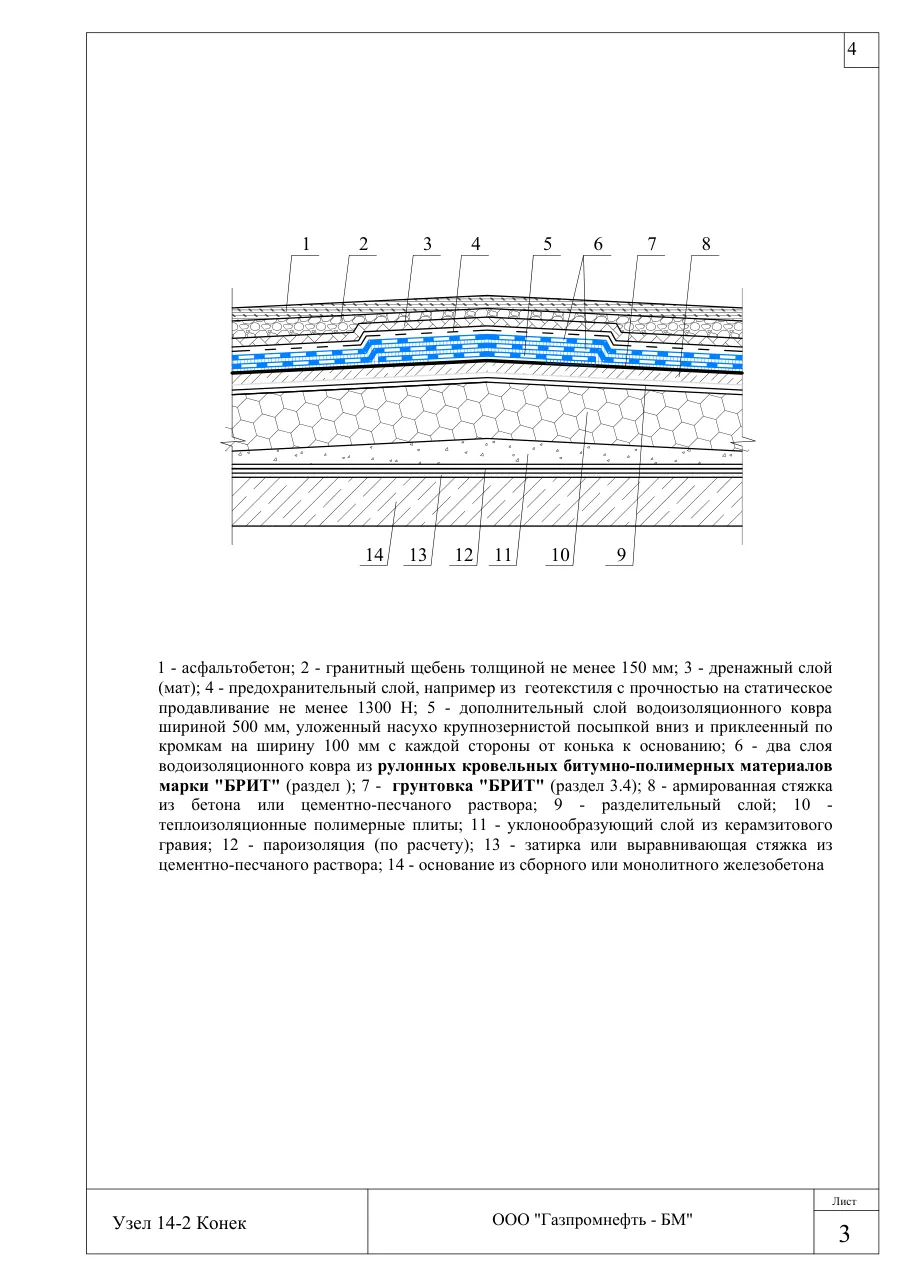

Узел 14-2: конек — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 4 — Узел 14-2 Конек

Узел 14-3: ендова — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 5 — Узел 14-3 Ендова

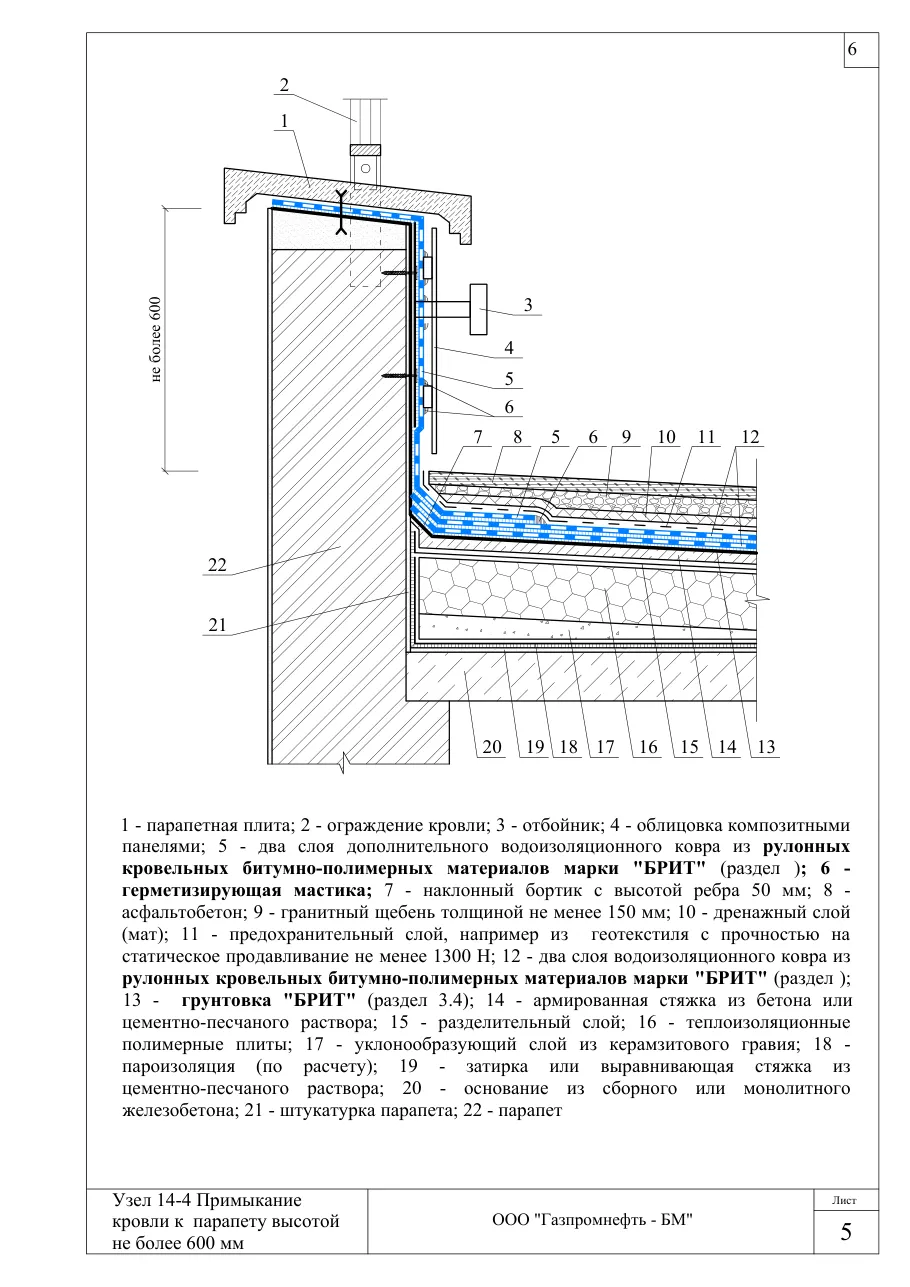

Узел 14-4: примыкание кровли к парапету высотой не более 600 мм — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 6 — Узел 14-4 Примыкание кровли к парапету высотой не более 600 мм

Узел 14-5: примыкание кровли к парапету высотой более 600 мм — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 7 — Узел 14-5 Примыкание кровли к парапету высотой более 600 мм

Узел 14-6: деформационный шов — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 8 — Узел 14-6 Деформационный шов

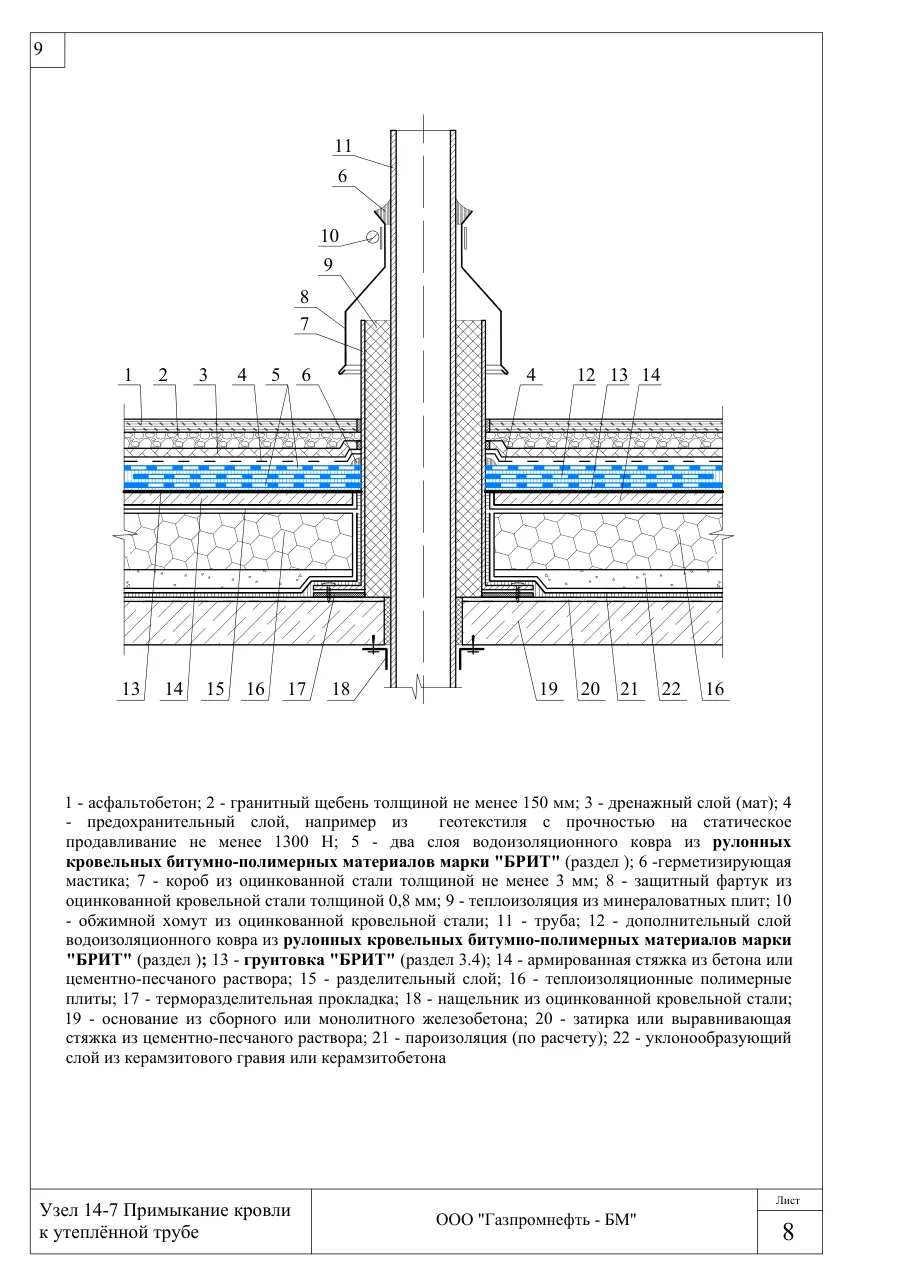

Узел 14-7: примыкание кровли к утеплённой трубе — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 9 — Узел 14-7 Примыкание кровли к утеплённой трубе

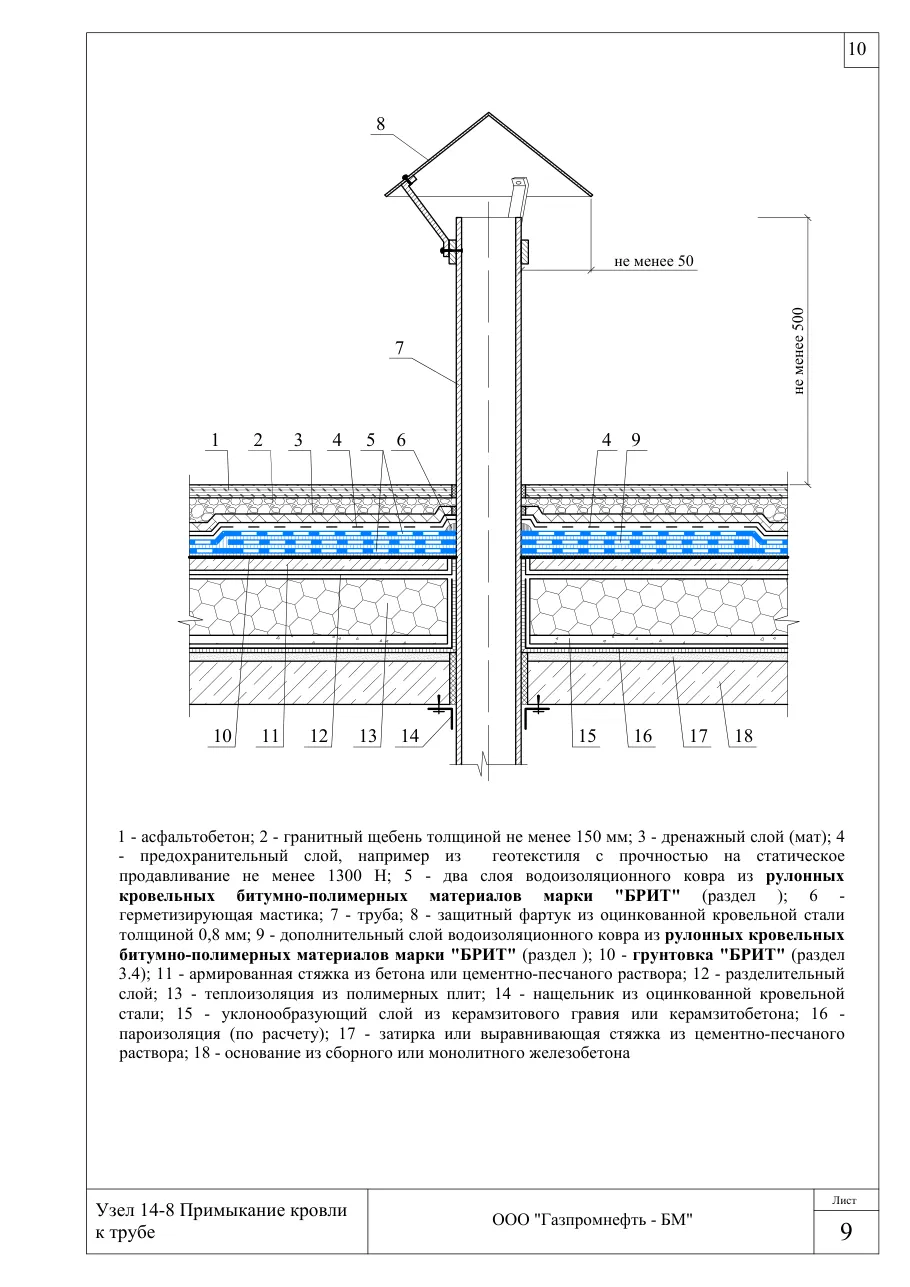

Узел 14-8: примыкание кровли к трубе — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 10 — Узел 14-8 Примыкание кровли к трубе

Узел 14-9: примыкание кровли к водосточной воронке — эксплуатируемая кровля с асфальтобетоном, узлы Брит — Лист 11 — Узел 14-9 Примыкание кровли к водосточной воронке
