15. Эксплуатируемая кровля с мощением брусчаткой — узлы Брит

Верхнее покрытие этой эксплуатируемой кровли выполняется из клинкерного кирпича или брусчатки по песку либо сухой цементно-песчаной смеси и армированной бетонной стяжке. Ниже предусмотрены полиэтиленовая плёнка, водоизоляционный ковёр из двух рулонных битумно-полимерных слоёв марки «Брит», грунтовка, теплоизоляционные полимерные плиты и уклонообразующий слой из керамзитового гравия.

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны

м²

2Какая серия?низ и верх подбираются сами

Нужно 3 + 3 рулона, 1 ведро праймера

Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

В разделе показаны ендова, примыкания к парапетам разной высоты, деформационный шов, проходы труб, примыкание к зенитному фонарю и водосточной воронке.

Материалы для водоизоляционного ковра представлены в разделе рулонных наплавляемых материалов Брит, грунтовочные материалы — в разделе битумных праймеров Брит.

Раздел 15 альбома технических решений Брит: 11 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 15: PDF для просмотра и печати, 2,6 МБ · DWG для AutoCAD, 0,5 МБ. Альбом технических решений «Брит».

Состав конструкции

Клинкерный кирпич или брусчатка
Песок толщиной не менее 50 мм или сухая смесь из цементно-песчаного раствора
Армированная бетонная стяжка
Два слоя из полиэтиленовой пленки
Два слоя водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
Грунтовка «Брит»
Армированная стяжка из бетона и цементно-песчаного раствора
Разделительный слой
Теплоизоляционные полимерные плиты
Уклонообразующий слой из керамзитового гравия
Пароизоляция (по расчету)
Затирка или выравнивающая стяжка из цементно-песчаного раствора
Основание из сборного или монолитного железобетона

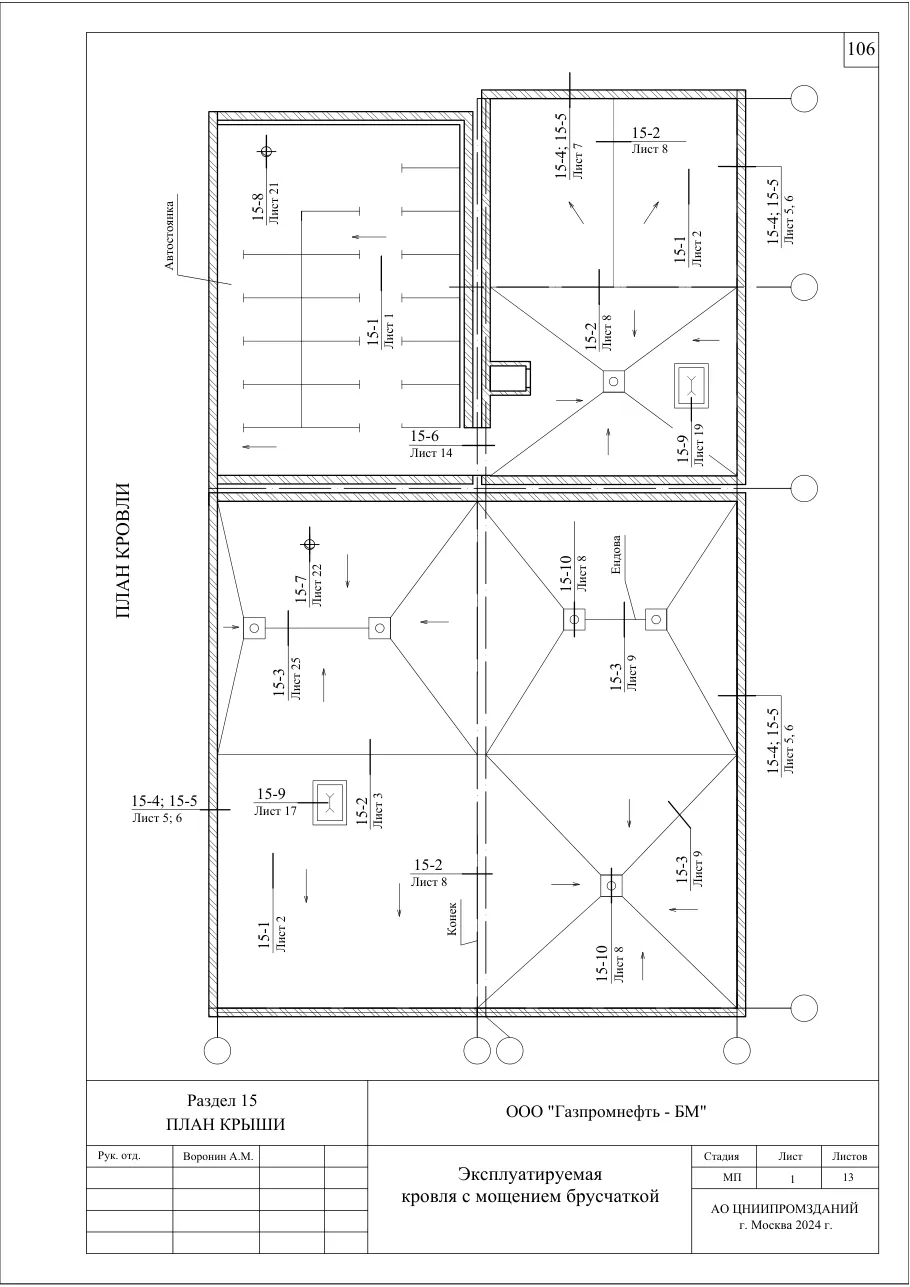

План крыши — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 2 — План крыши

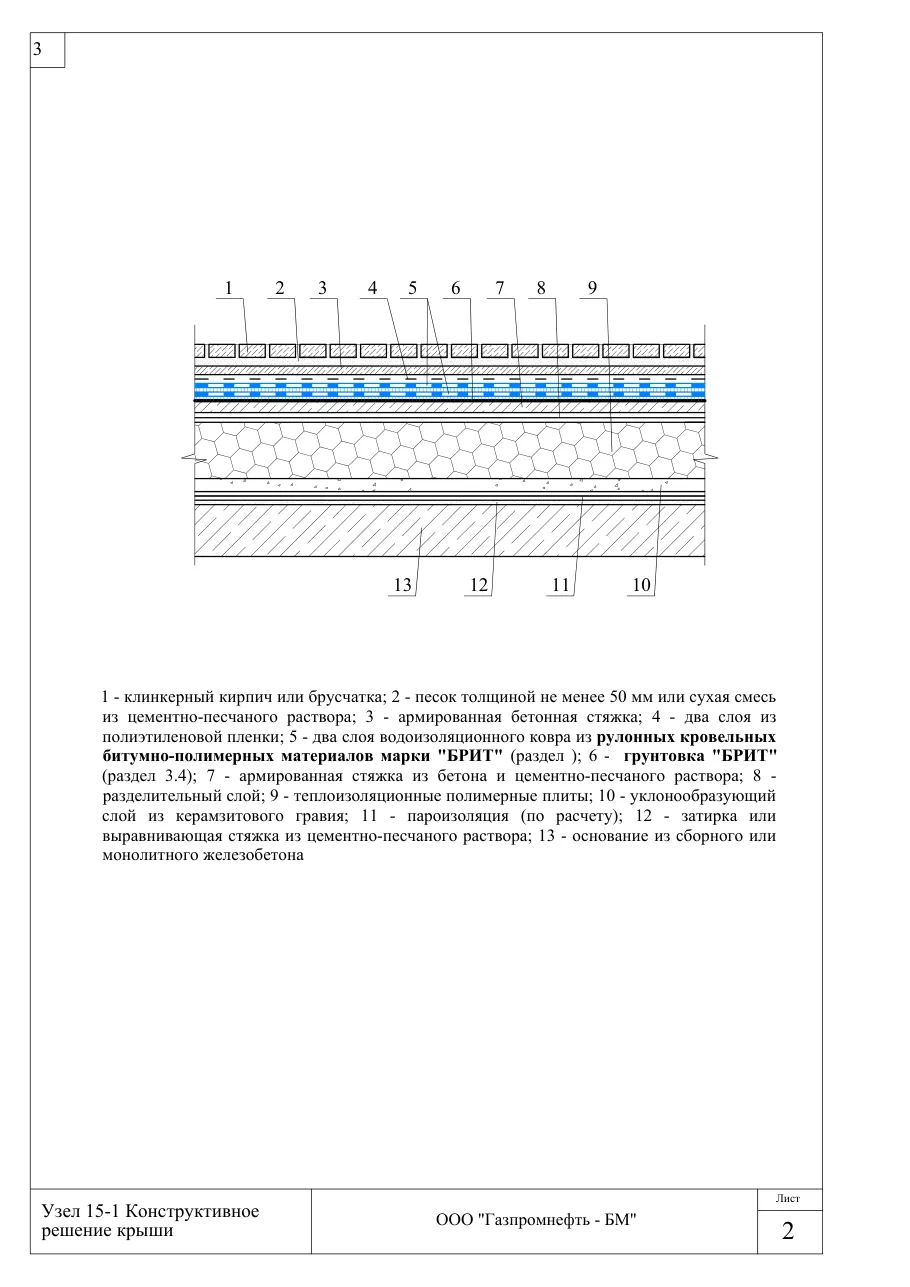

Узел 15-1: конструктивное решение крыши — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 3 — Узел 15-1 Конструктивное решение крыши

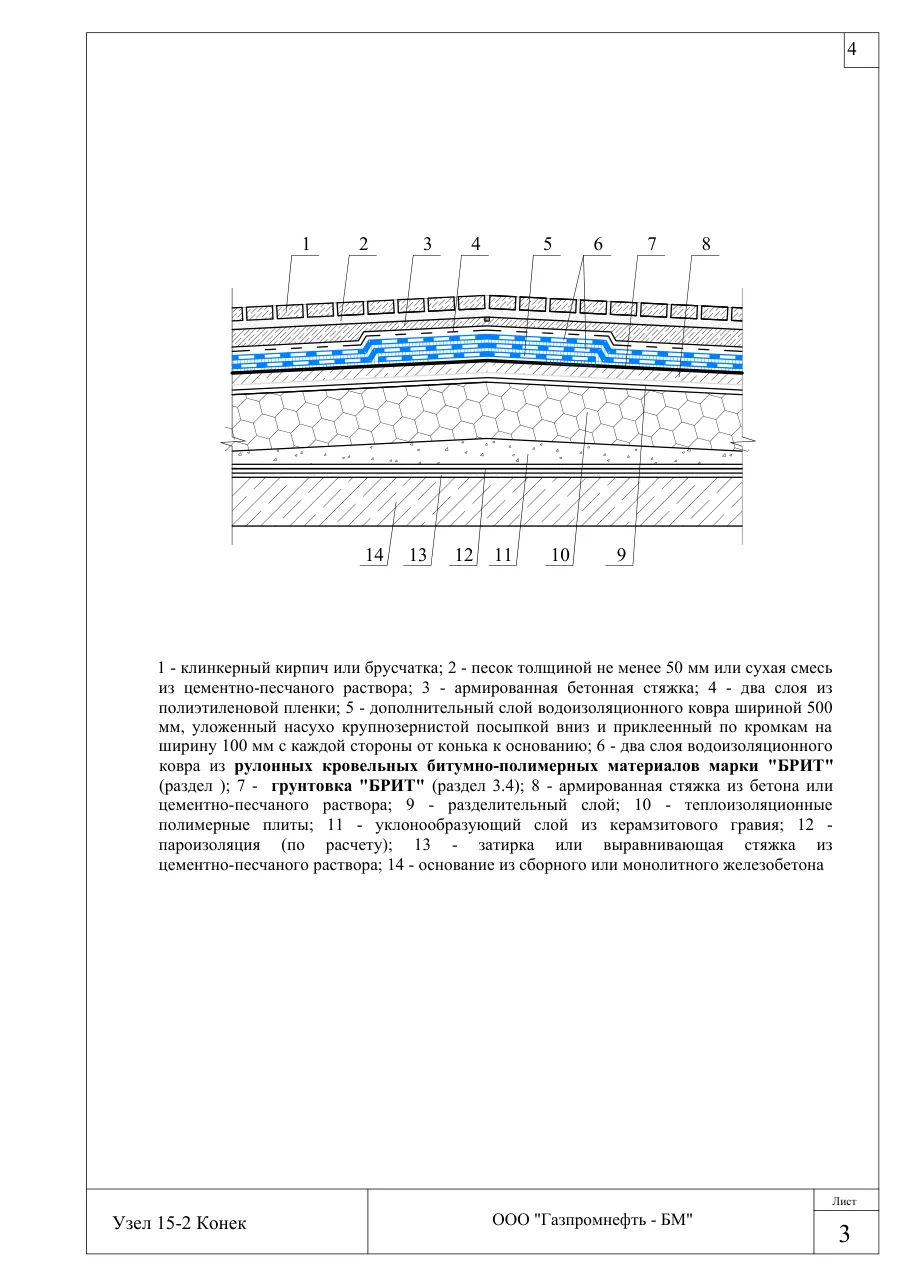

Узел 15-2: конек — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 4 — Узел 15-2 Конек

Узел 15-3: ендова — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 5 — Узел 15-3 Ендова

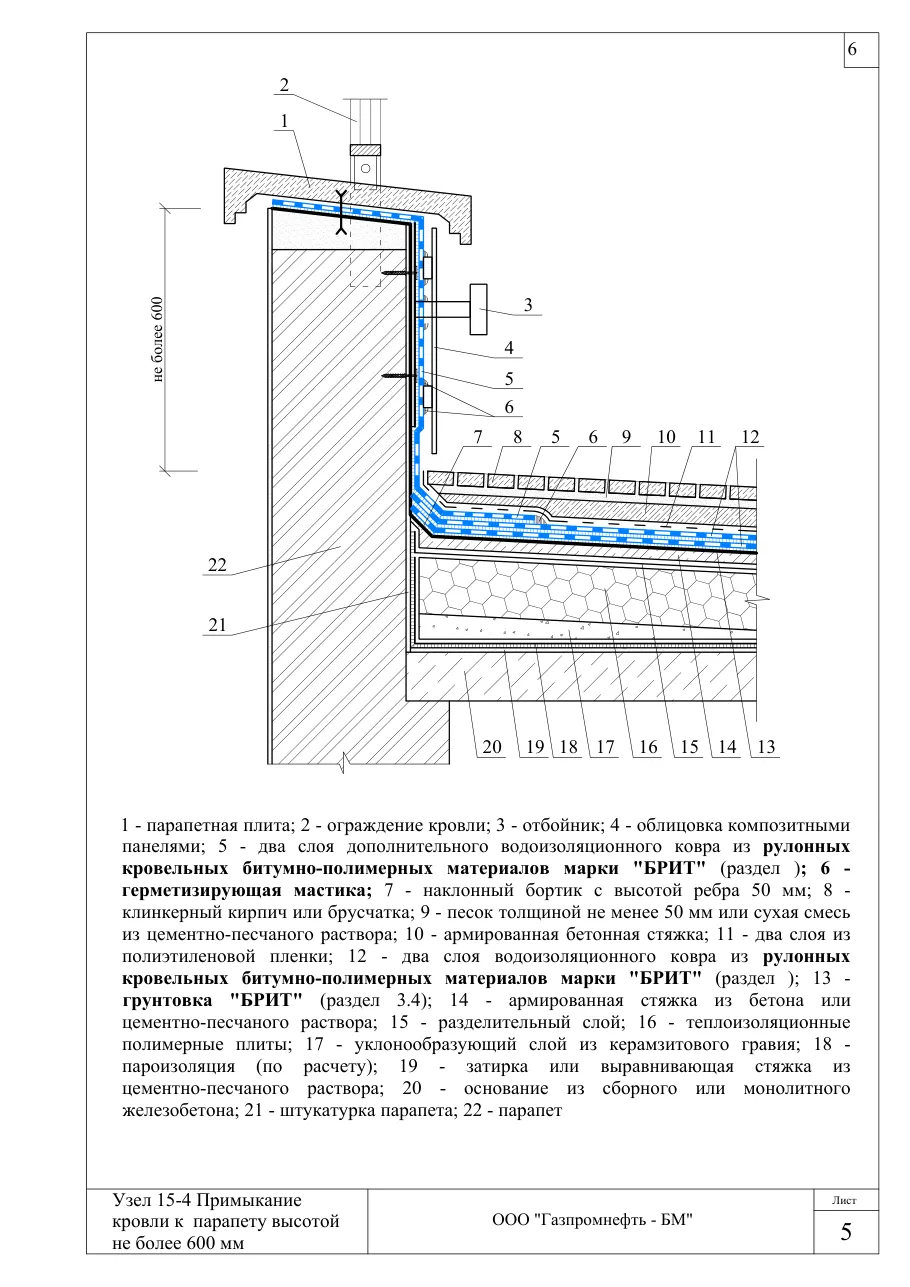

Узел 15-4: примыкание кровли к парапету высотой не более 600 мм — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 6 — Узел 15-4 Примыкание кровли к парапету высотой не более 600 мм

Узел 15-5: примыкание кровли к парапету высотой более 600 мм — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 7 — Узел 15-5 Примыкание кровли к парапету высотой более 600 мм

Узел 15-6: деформационный шов — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 8 — Узел 15-6 Деформационный шов

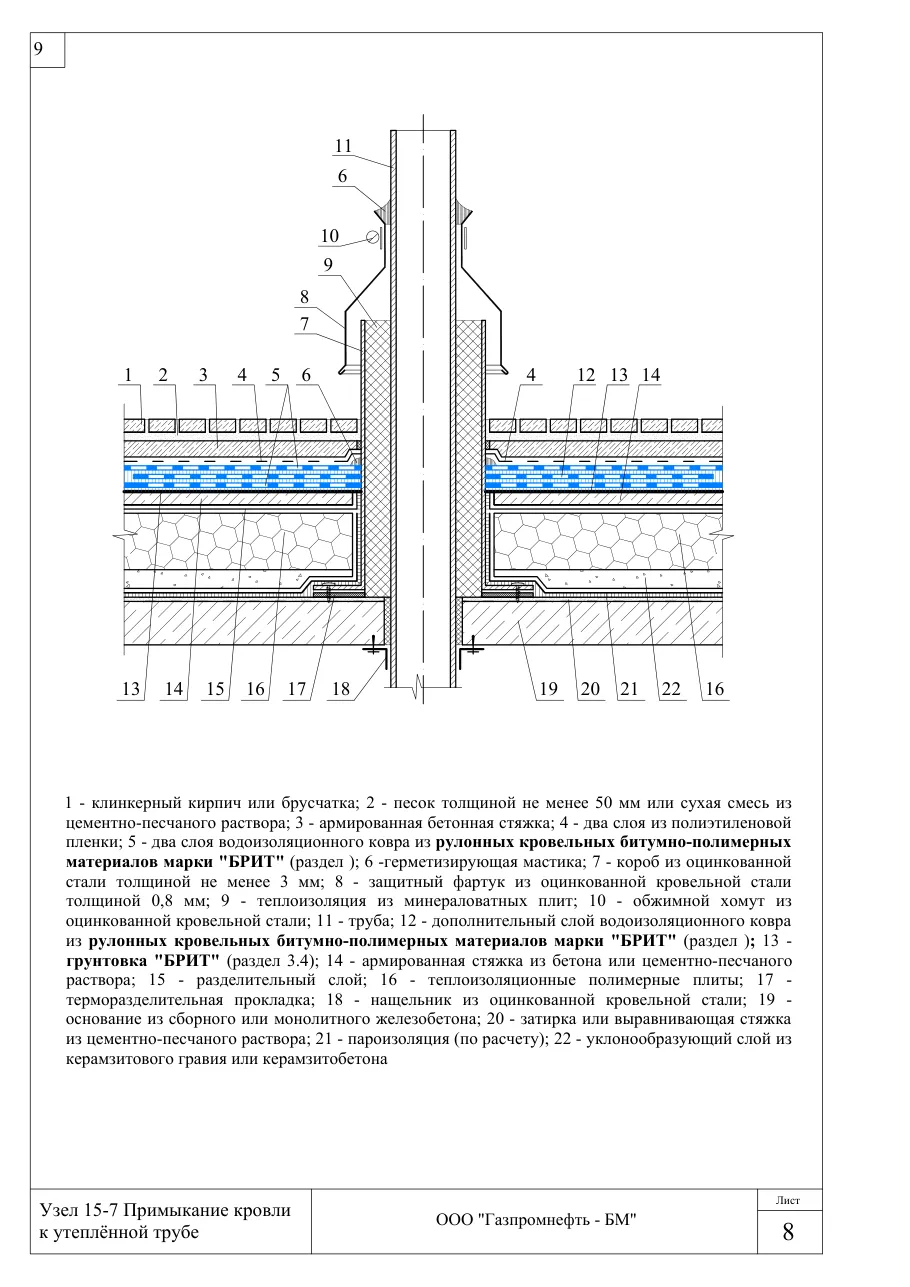

Узел 15-7: примыкание кровли к утеплённой трубе — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 9 — Узел 15-7 Примыкание кровли к утеплённой трубе

Узел 15-8: примыкание кровли к трубе — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 10 — Узел 15-8 Примыкание кровли к трубе

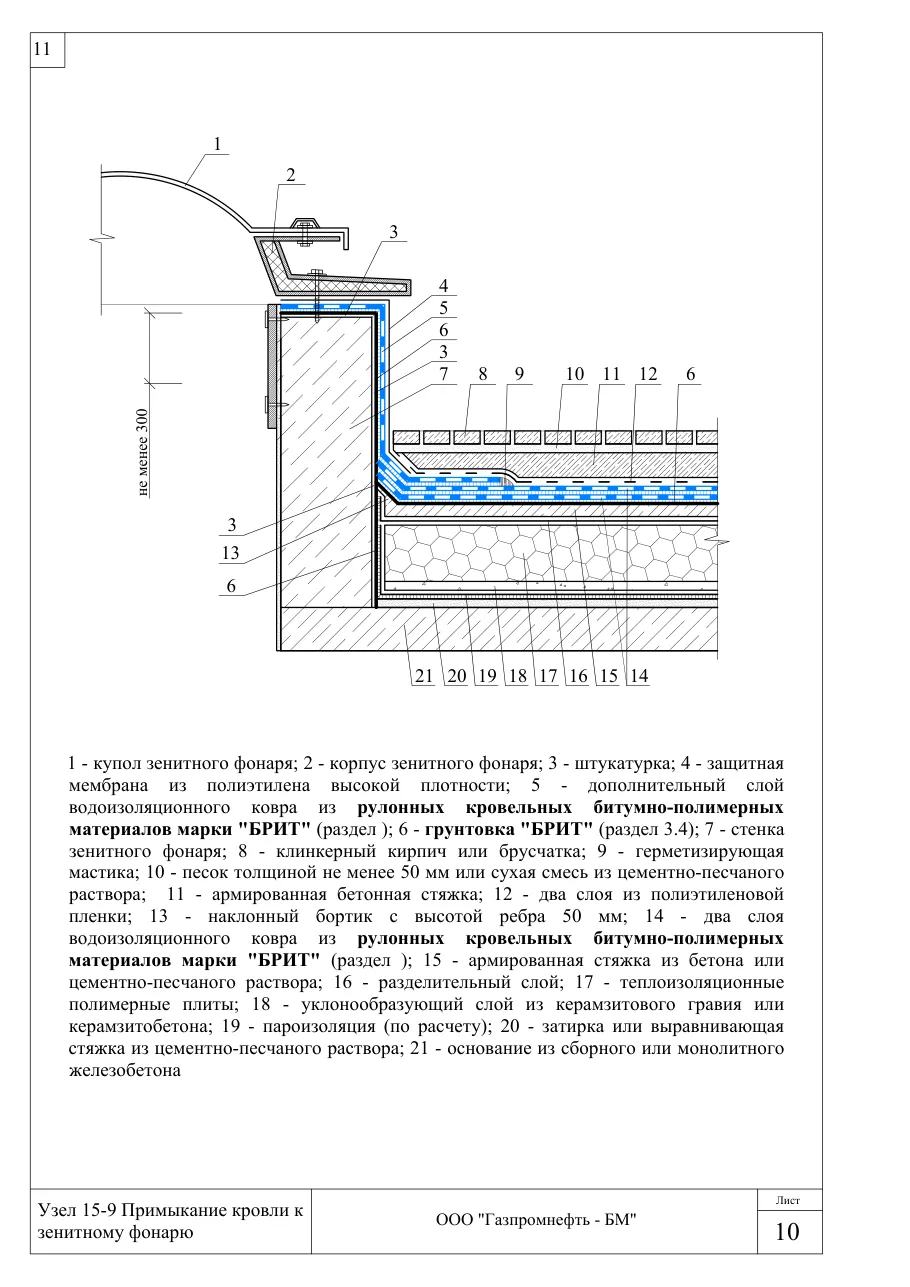

Узел 15-9: примыкание кровли к зенитному фонарю — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 11 — Узел 15-9 Примыкание кровли к зенитному фонарю

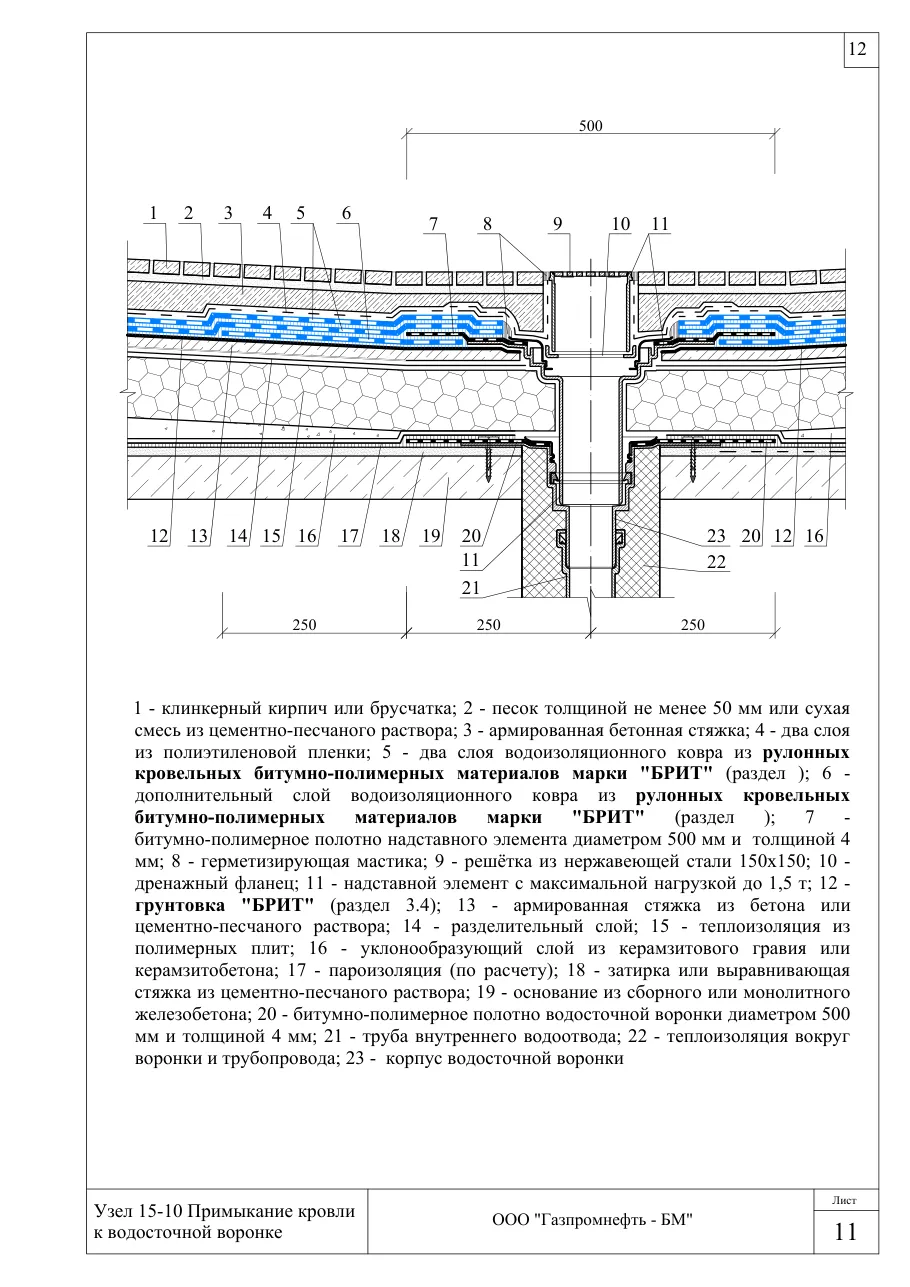

Узел 15-10: примыкание кровли к водосточной воронке — эксплуатируемая кровля с брусчаткой, узлы Брит — Лист 12 — Узел 15-10 Примыкание кровли к водосточной воронке
