17. Эксплуатируемая кровля с тротуарной плиткой — узлы Брит
В разделе показана эксплуатируемая кровля с покрытием из бетонных дорожных или тротуарных плиток на регулируемых опорах. Основание выполняется из сборного или монолитного железобетона; в составе предусмотрены теплоизоляционные плиты, уклонообразующий слой из керамзитового гравия, армированная стяжка и разделительный слой. Гидроизоляция состоит из двух слоёв рулонных битумно-полимерных материалов Брит по грунтовке Брит.
Калькулятор рулонной гидроизоляции кровли

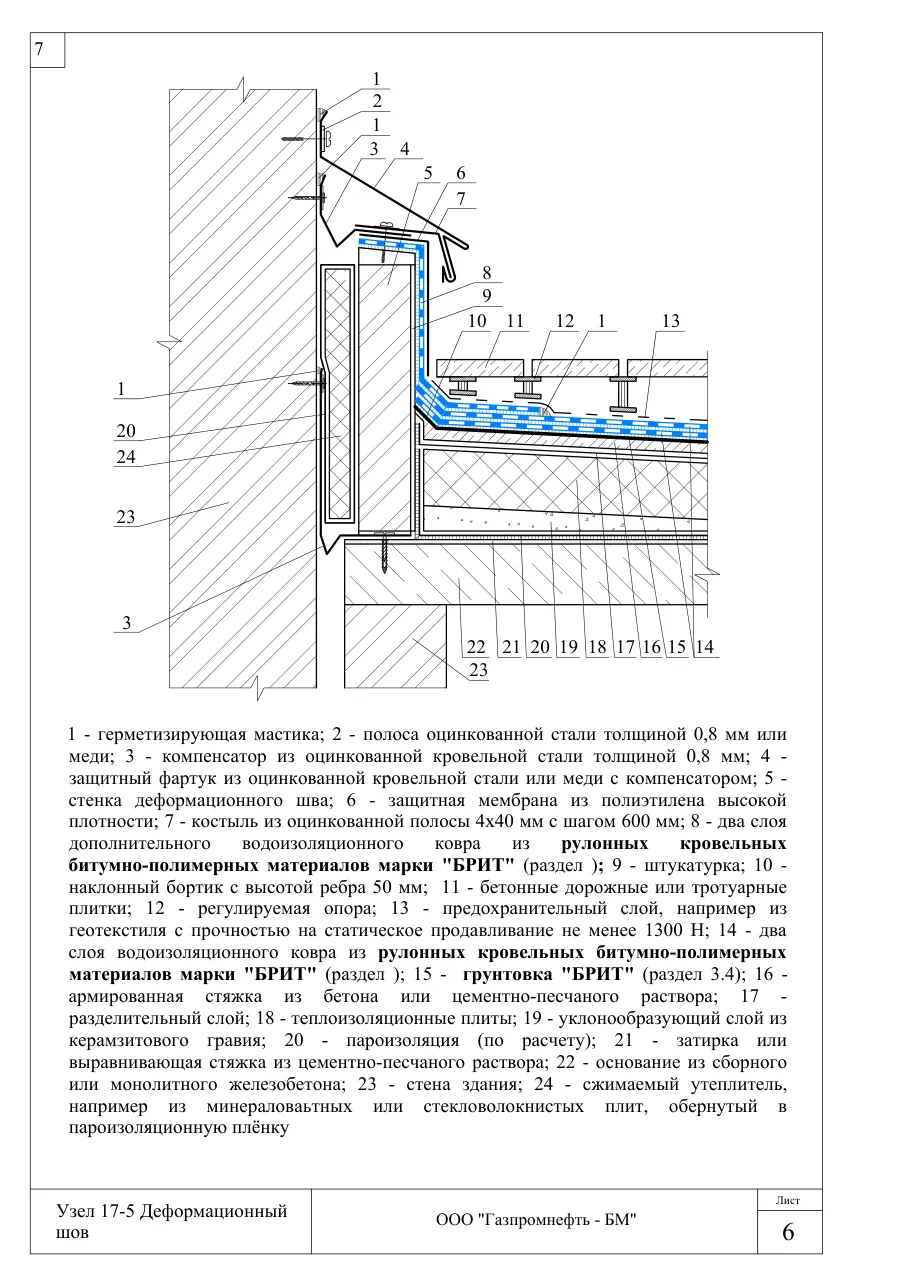

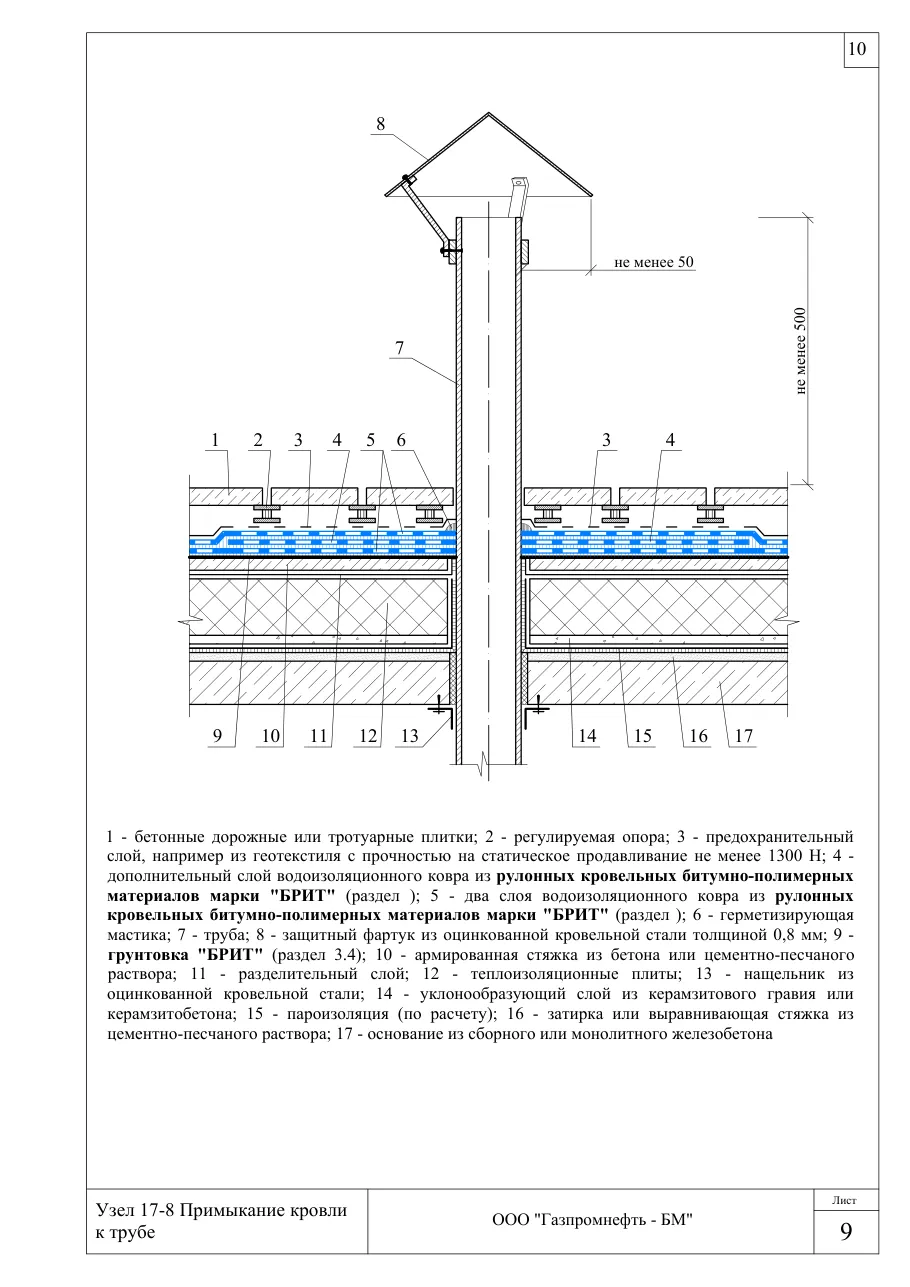

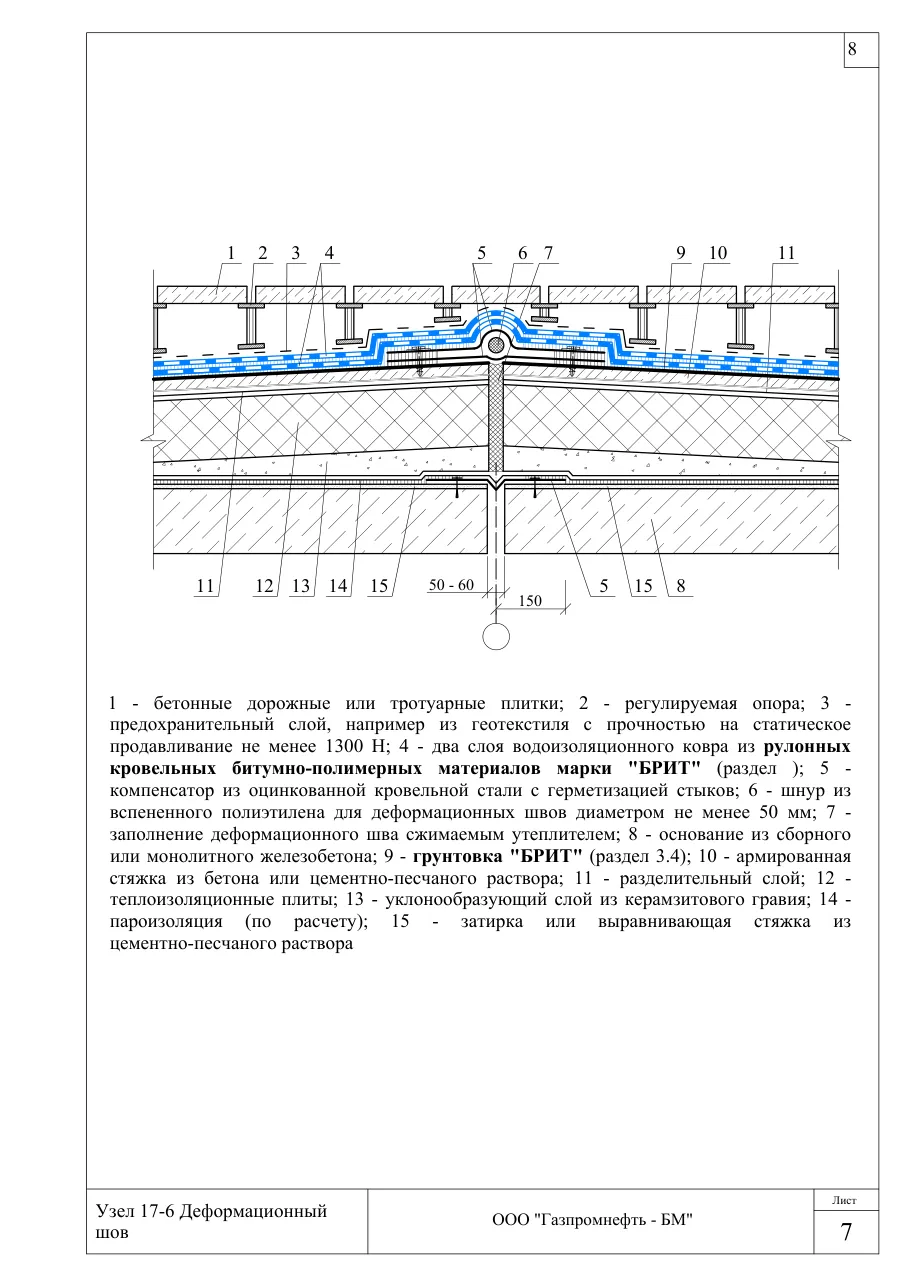

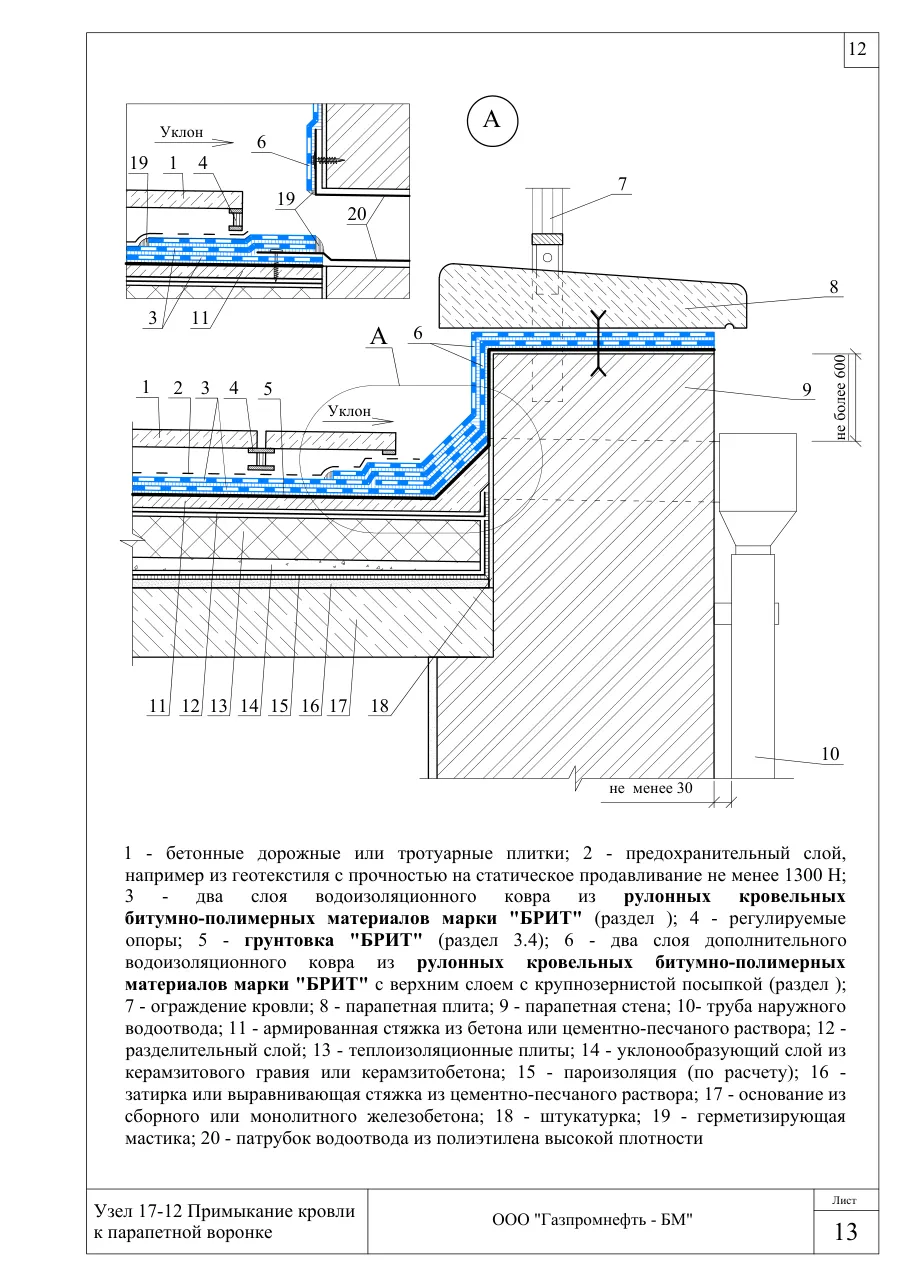

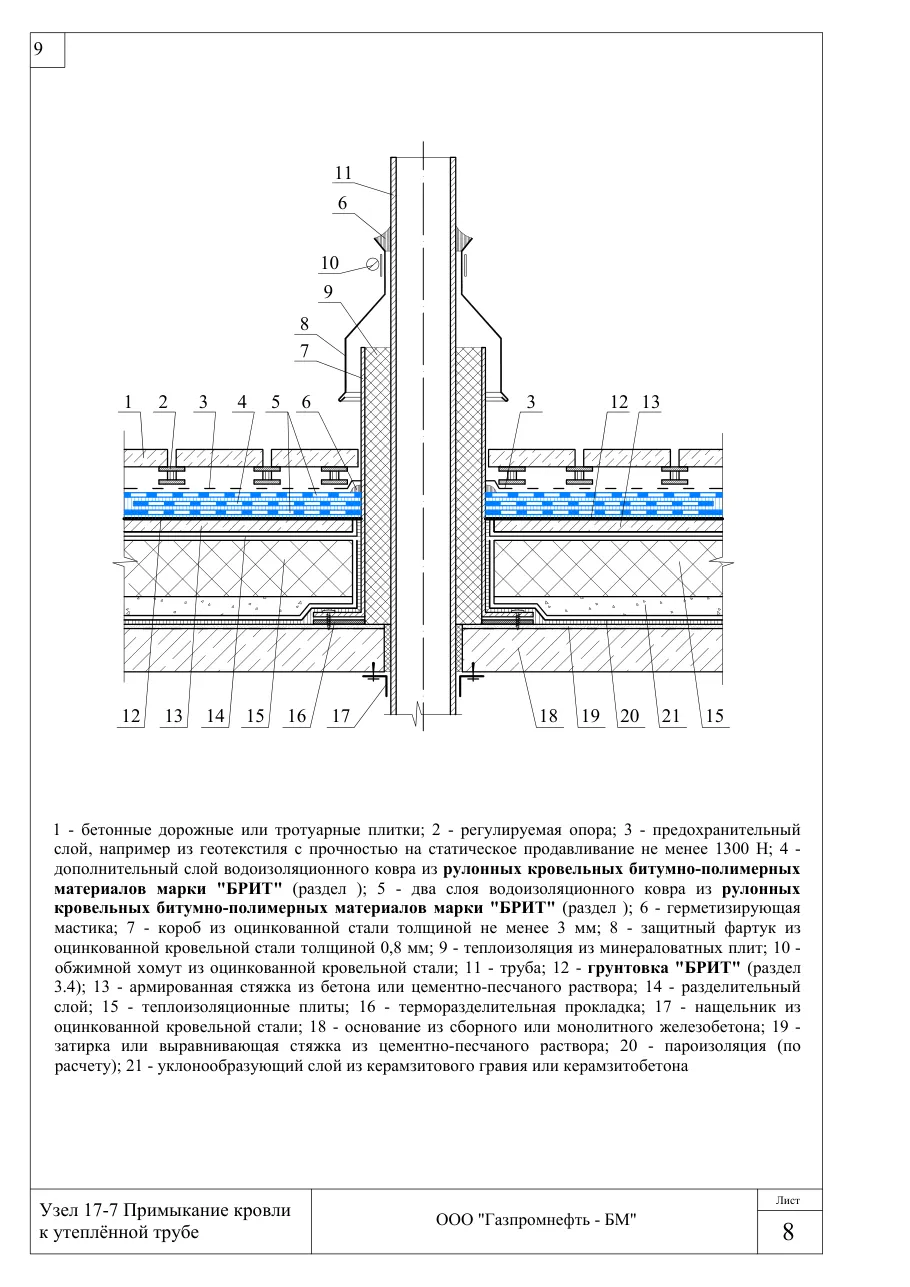

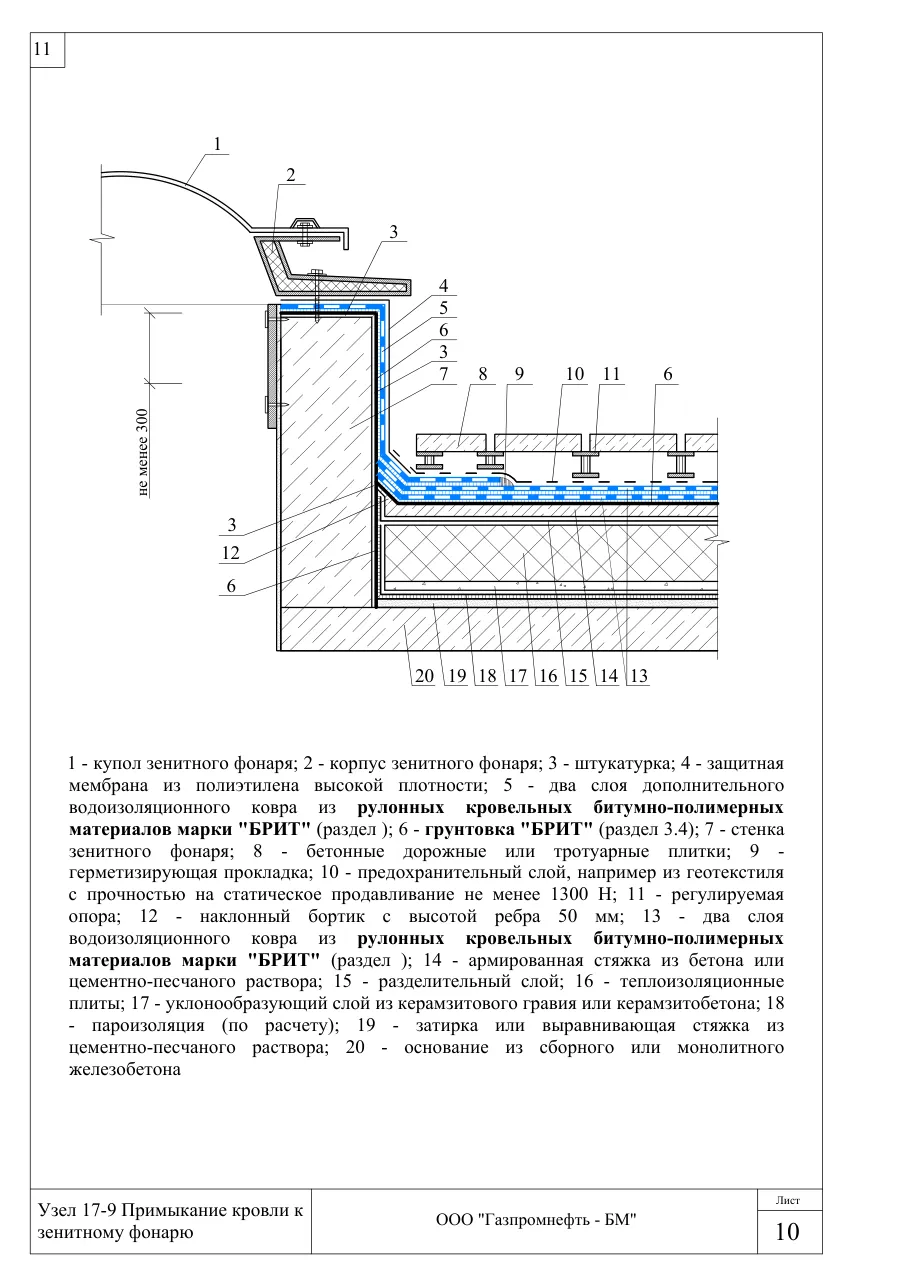

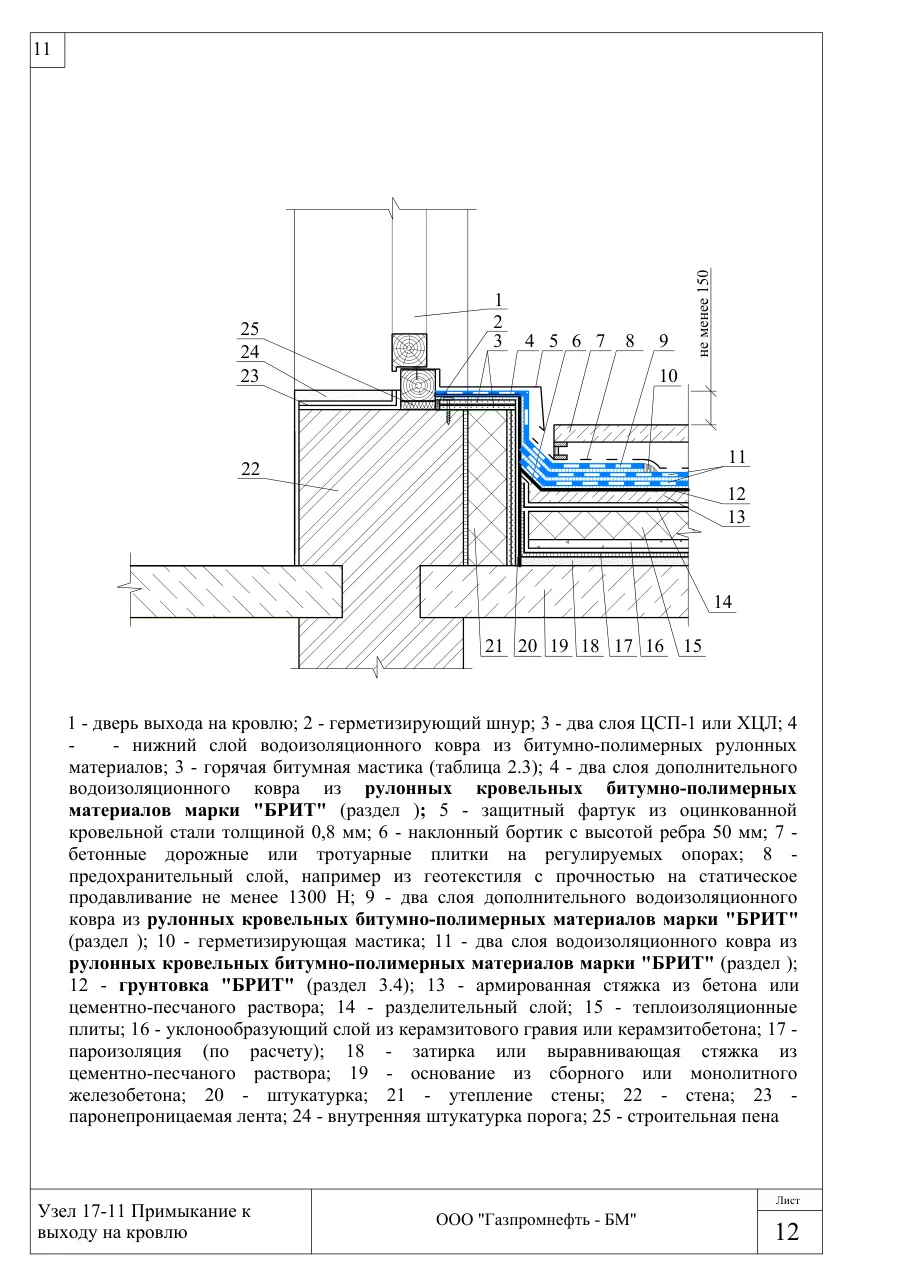

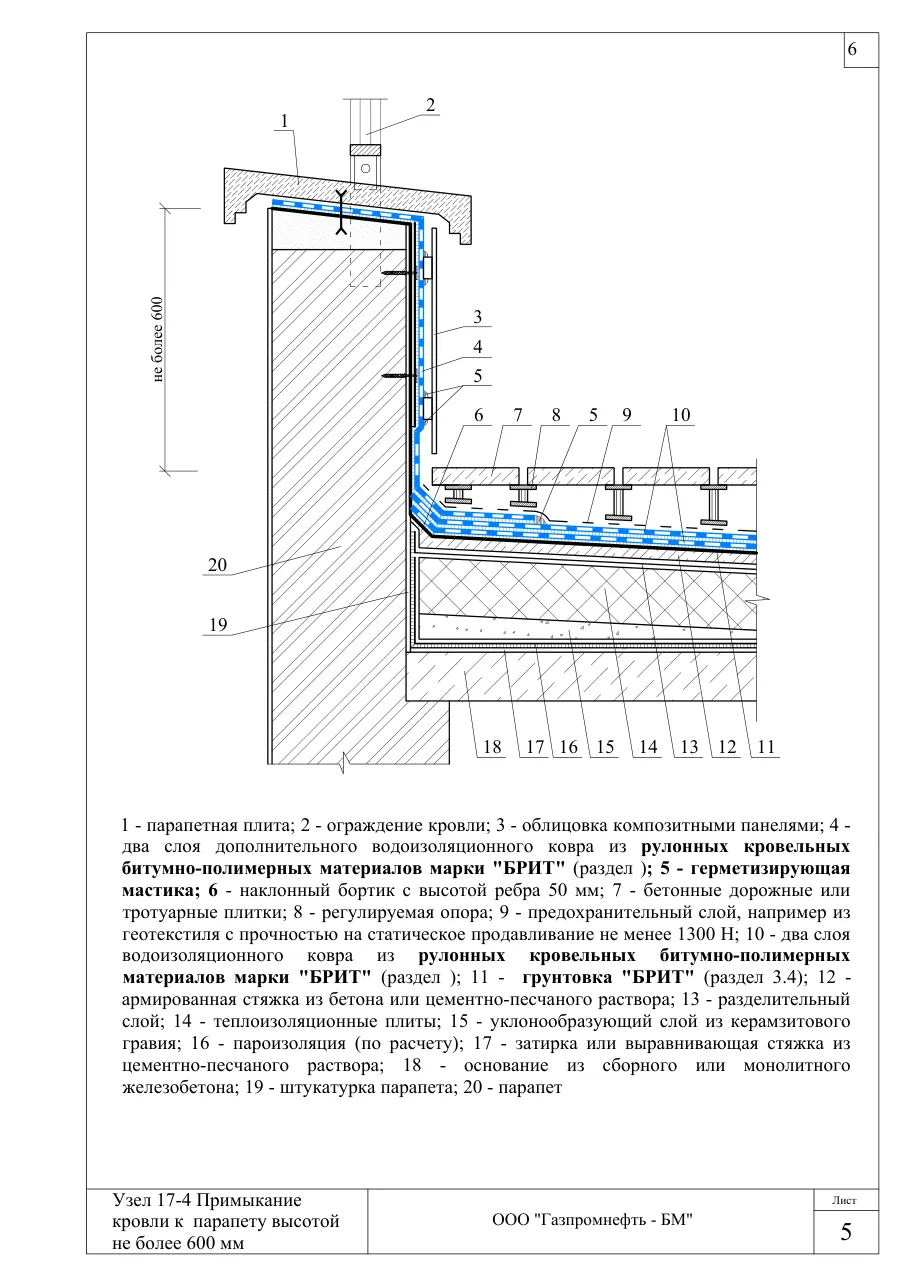

Альбом включает ендову, примыкание к парапету высотой не более 600 мм, деформационные швы, примыкания к утеплённой и обычной трубе, зенитному фонарю, водосточной и парапетной воронкам, а также к выходу на кровлю. Для водоизоляционного ковра подходят рулонные наплавляемые материалы Брит, для подготовки основания — праймеры Брит.

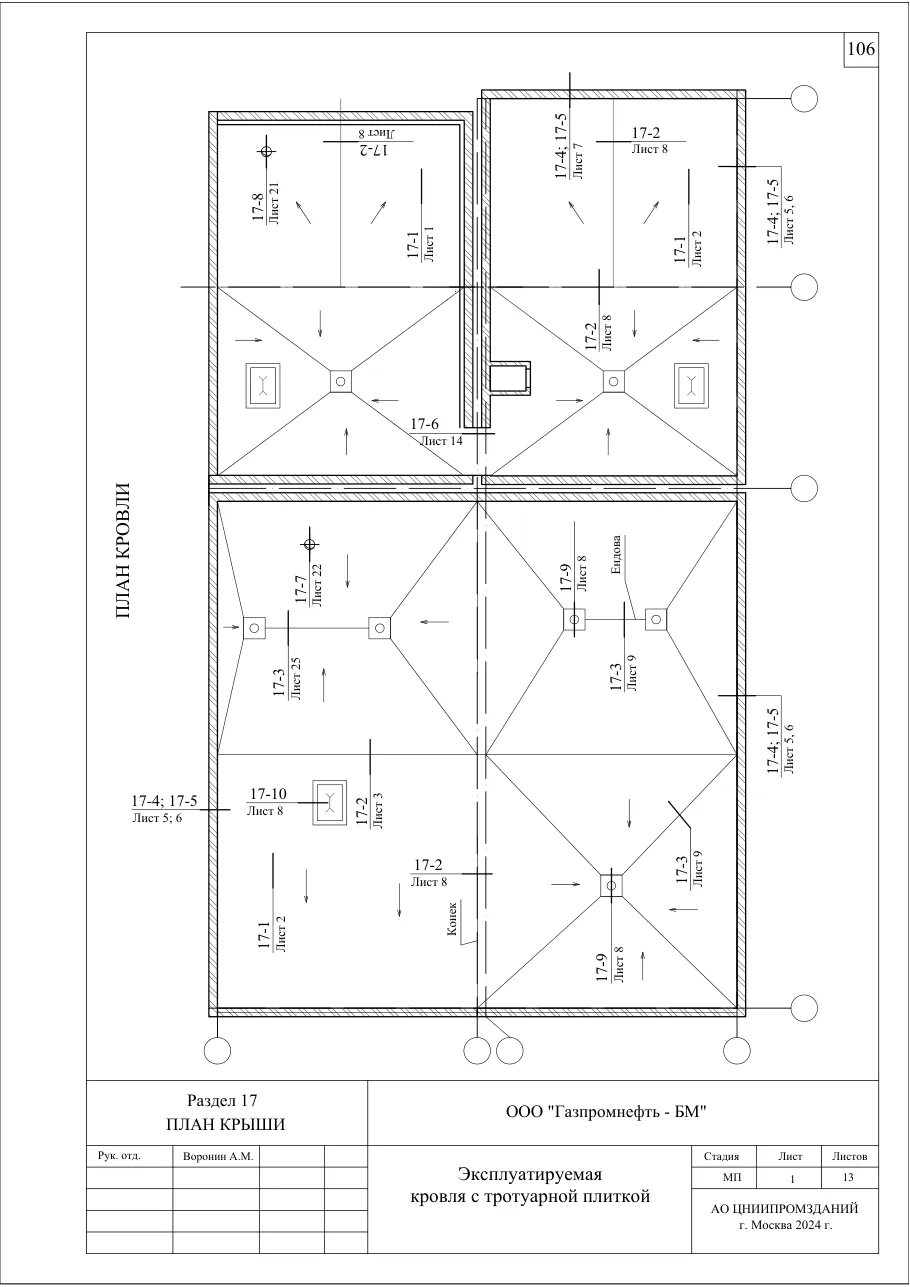

Раздел 17 альбома технических решений Брит: 13 листов — план, состав конструкции и узлы. Все разделы альбома.
Скачать узлы раздела 17: PDF для просмотра и печати, 2,8 МБ · DWG для AutoCAD, 0,4 МБ. Альбом технических решений «Брит».

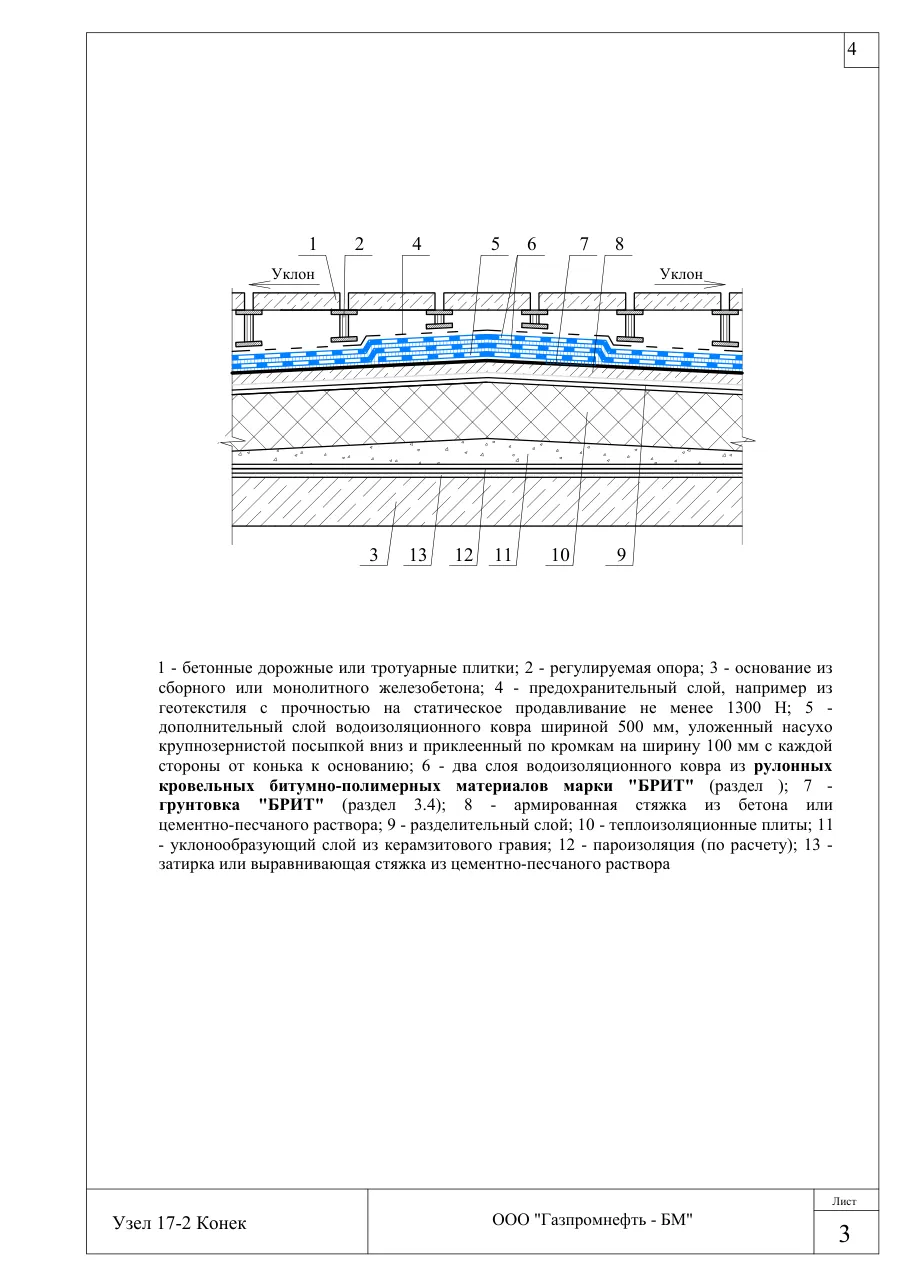

Состав конструкции
- Бетонные дорожные или тротуарные плитки
- Регулируемая опора
- Основание из сборного или монолитного железобетона
- Предохранительный слой, например из геотекстиля с прочностью на статическое продавливание не менее 1300 Н
- Дополнительный слой водоизоляционного ковра шириной 500 мм, уложенный насухо крупнозернистой посыпкой вниз и приклеенный по кромкам на ширину 100 мм с каждой стороны от конька к основанию
- Два слоя водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
- Грунтовка «Брит»
- Армированная стяжка из бетона или цементно-песчаного раствора
- Разделительный слой
- Теплоизоляционные плиты
- Уклонообразующий слой из керамзитового гравия
- Пароизоляция (по расчету)
- Затирка или выравнивающая стяжка из цементно-песчаного раствора
