18. Примыкание к несущей стене с использованием краевого профиля — узлы Брит

Раздел показывает варианты примыкания кровельного ковра к несущей стене с краевым профилем. В составе узла предусмотрены прижимная планка, герметизирующая мастика, два дополнительных слоя водоизоляционного ковра Брит, а также верхний и нижний слои основного ковра. Для утеплённой конструкции указаны теплоизоляционные плиты, сборная стяжка из двух слоёв ХЦЛ, уклонообразующий слой из керамзитового гравия и железобетонное основание.

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны

м²

2Какая серия?низ и верх подбираются сами

Нужно 3 + 3 рулона, 1 ведро праймера

Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

В альбоме даны примыкания утеплённой и неутеплённой кровли к стене, а также вариант для утеплённой озеленённой кровли. Для водоизоляционного ковра можно подобрать рулонные наплавляемые материалы Брит, для герметизации — битумные мастики Брит.

Раздел 18 альбома технических решений Брит: 6 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 18: PDF для просмотра и печати, 1,6 МБ · DWG для AutoCAD, 0,3 МБ. Альбом технических решений «Брит».

Система Брит с этим узлом: Инверсионная балластная кровля с системой Брит, Эксплуатируемая крыша Брит под автомобили.

Состав конструкции

Герметизирующая мастика
Прижимная планка из стальной полосы
Два слоя дополнительного водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит» с верхним слоем с крупнозернистой посыпкой
Штукатурка парапета
Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой марки «Брит»
Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
Сборная стяжка (два слоя прессованных хризотилцементных листов (ХЦЛ) огрунтованных с двух сторон)
Теплоизоляционные плиты
Уклонообразующий слой из керамзитового гравия (керамзитобетона)
Пароизоляция (по расчету)
Затирка или выравнивающая стяжка из цементно-песчаного раствора
Основание из сборного или монолитного железобетона
Саморез с шагом 200 мм
Стена
Наклонный бортик с высотой ребра 100 мм
Заклёпка

Узел 18-1: примыкание неутепленной кровли к стене — примыкание кровли к стене краевым профилем, узлы Брит — Лист 2 — Узел 18-1 Примыкание неутепленной кровли к стене

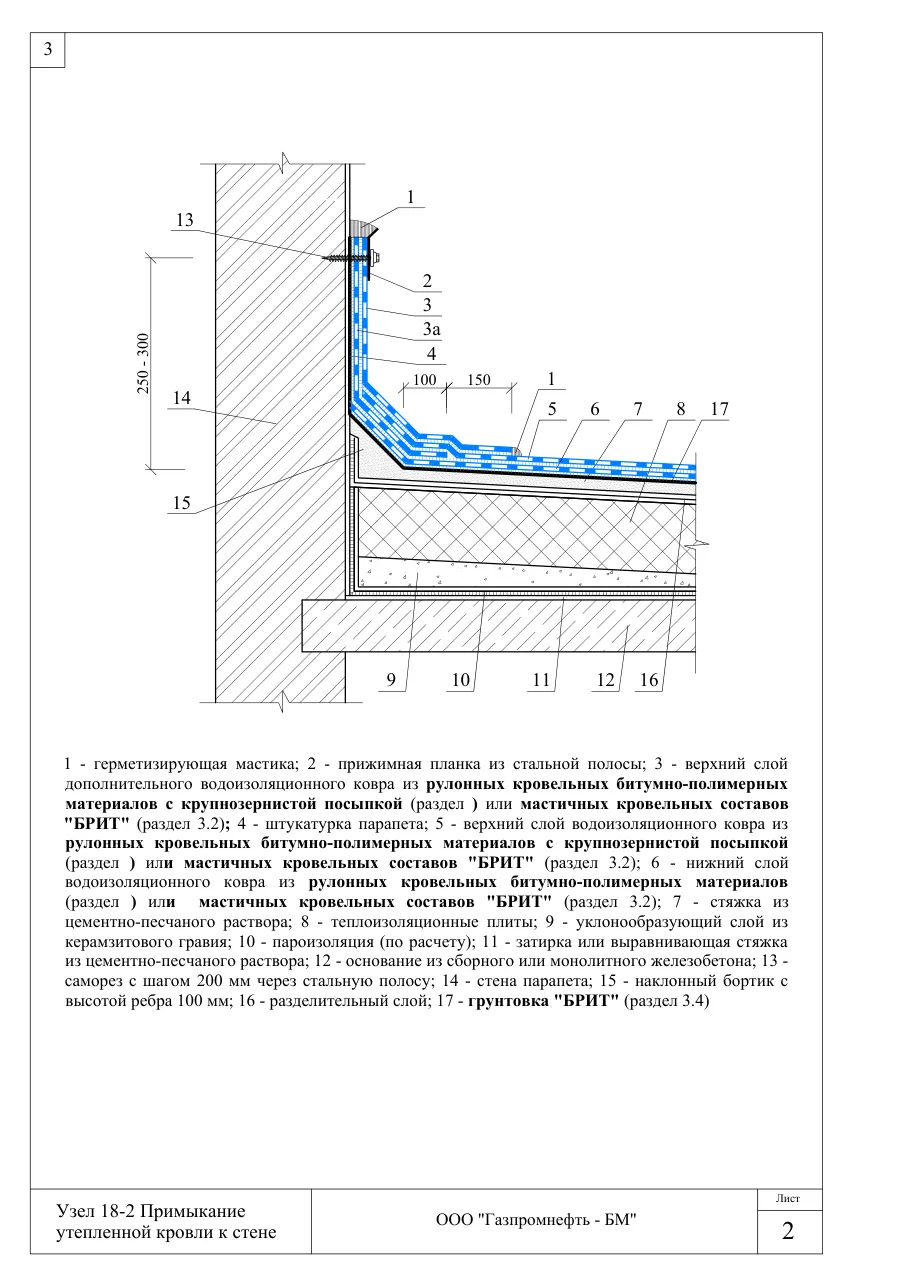

Узел 18-2: примыкание утепленной кровли к стене — примыкание кровли к стене краевым профилем, узлы Брит — Лист 3 — Узел 18-2 Примыкание утепленной кровли к стене

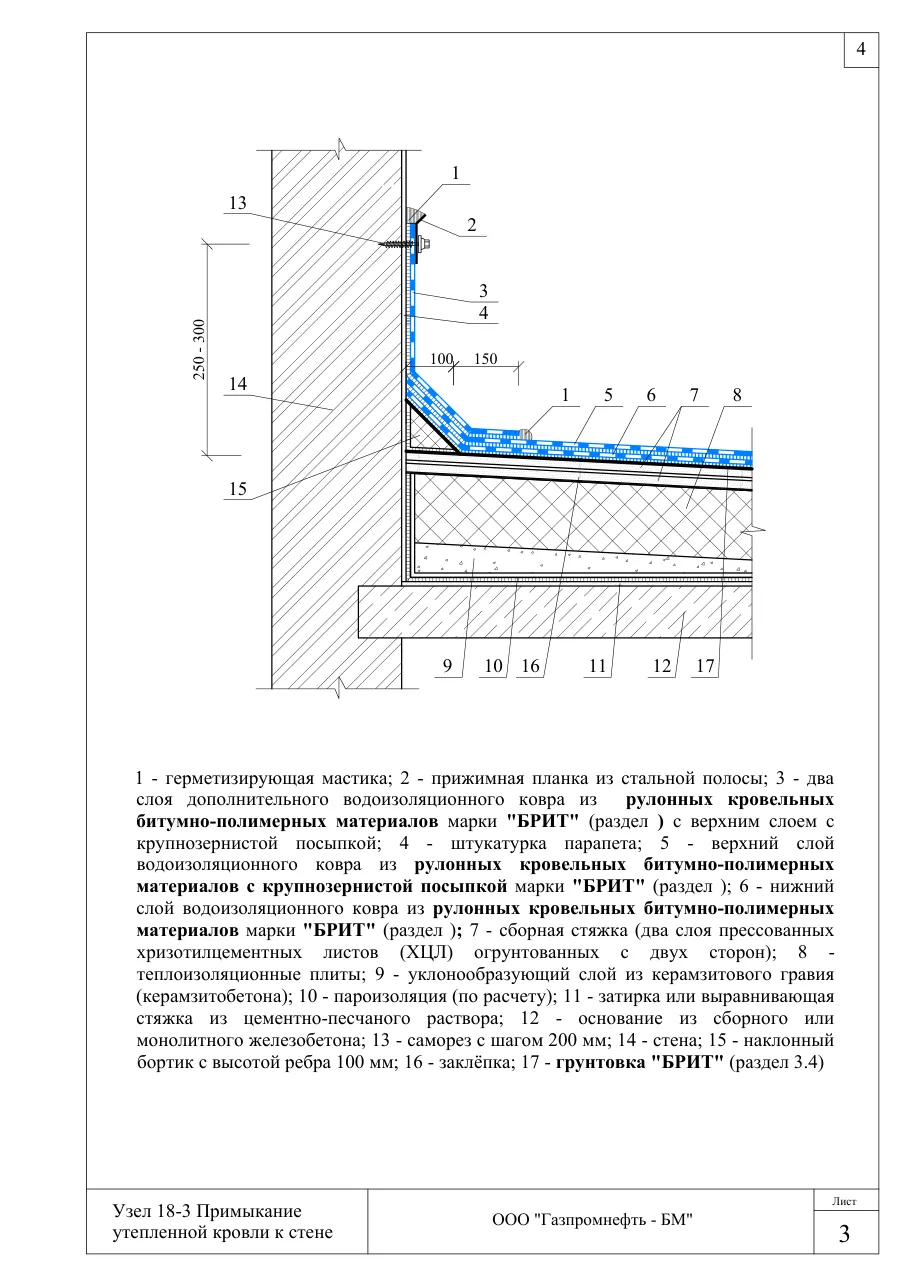

Узел 18-3: примыкание утепленной кровли к стене — примыкание кровли к стене краевым профилем, узлы Брит — Лист 4 — Узел 18-3 Примыкание утепленной кровли к стене

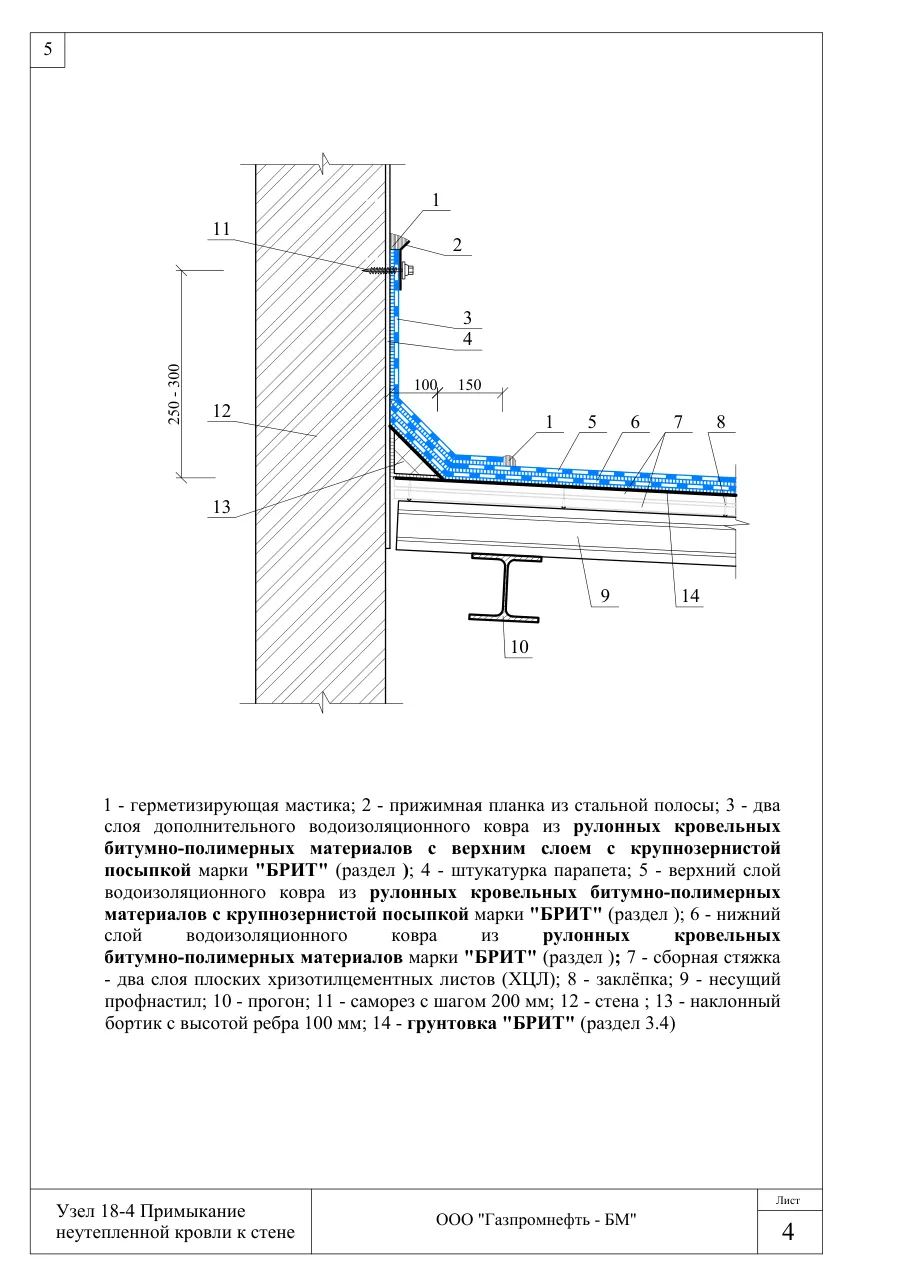

Узел 18-4: примыкание неутепленной кровли к стене — примыкание кровли к стене краевым профилем, узлы Брит — Лист 5 — Узел 18-4 Примыкание неутепленной кровли к стене

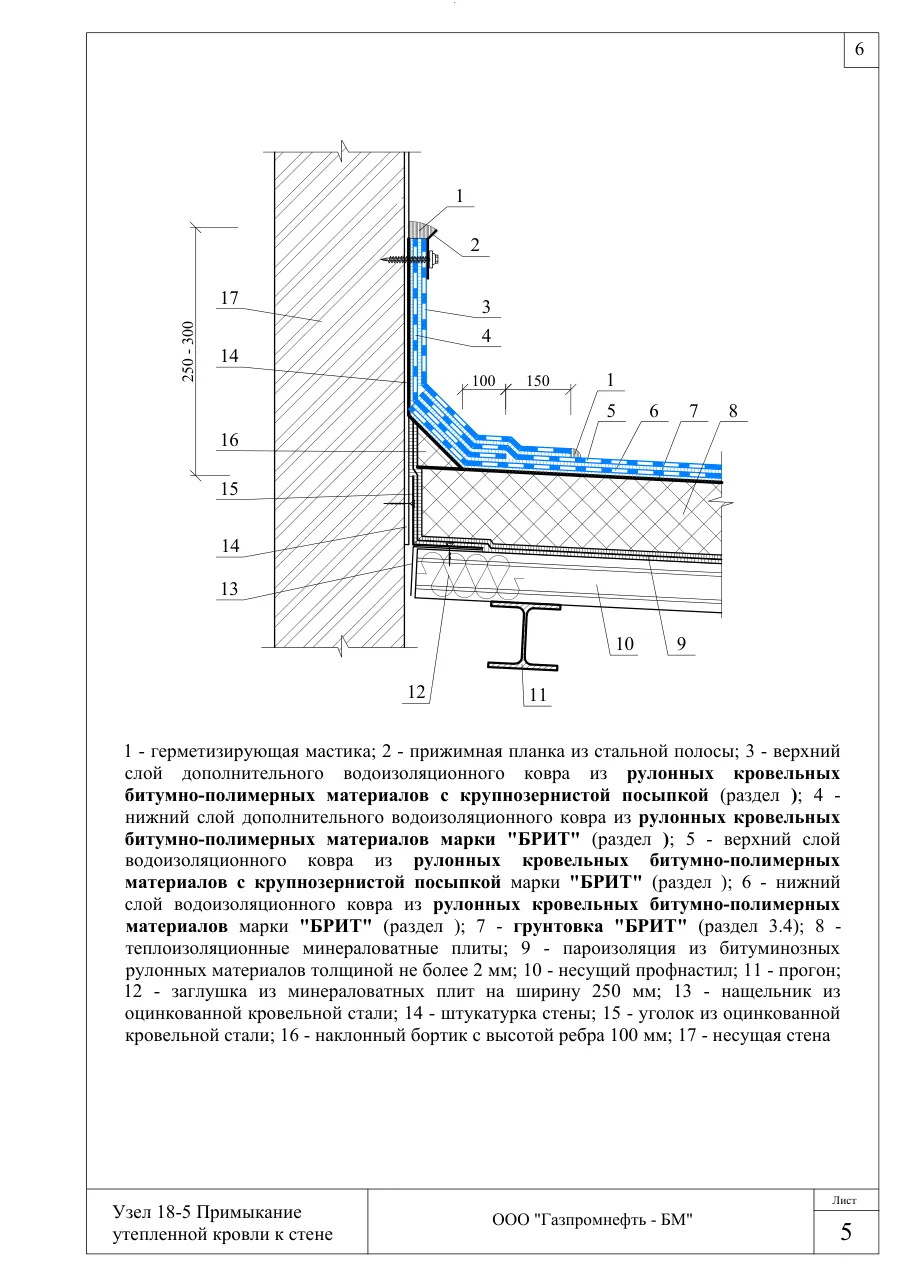

Узел 18-5: примыкание утепленной кровли к стене — примыкание кровли к стене краевым профилем, узлы Брит — Лист 6 — Узел 18-5 Примыкание утепленной кровли к стене

Узел 18-6: примыкание утепленной озелененной кровли к стене — примыкание кровли к стене краевым профилем, узлы Брит — Лист 7 — Узел 18-6 Примыкание утепленной озелененной кровли к стене
