19. Герметизация воронки внутреннего водостока — узлы Брит
В этом разделе разобрана герметизация внутренней водосточной воронки в кровельном ковре. Конструкция включает верхний и нижний слои рулонных битумно-полимерных материалов Брит, дополнительный слой ковра, фартук из рулонного материала и герметизирующую мастику. Вокруг воронки предусмотрено понижение на 20 мм; для утеплённого варианта указаны полимерные теплоизоляционные плиты и клиновидный уклонообразующий слой.
Калькулятор рулонной гидроизоляции кровли

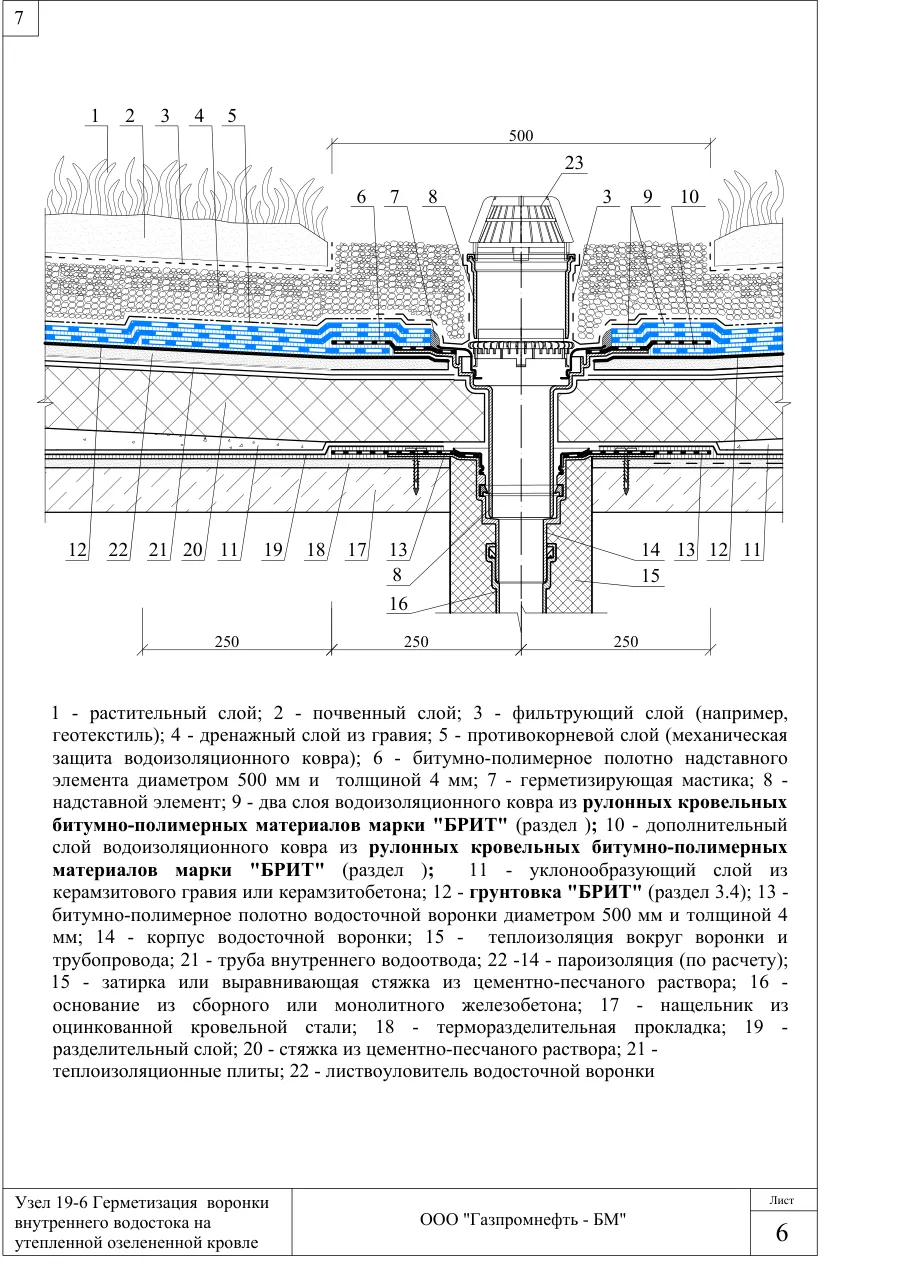

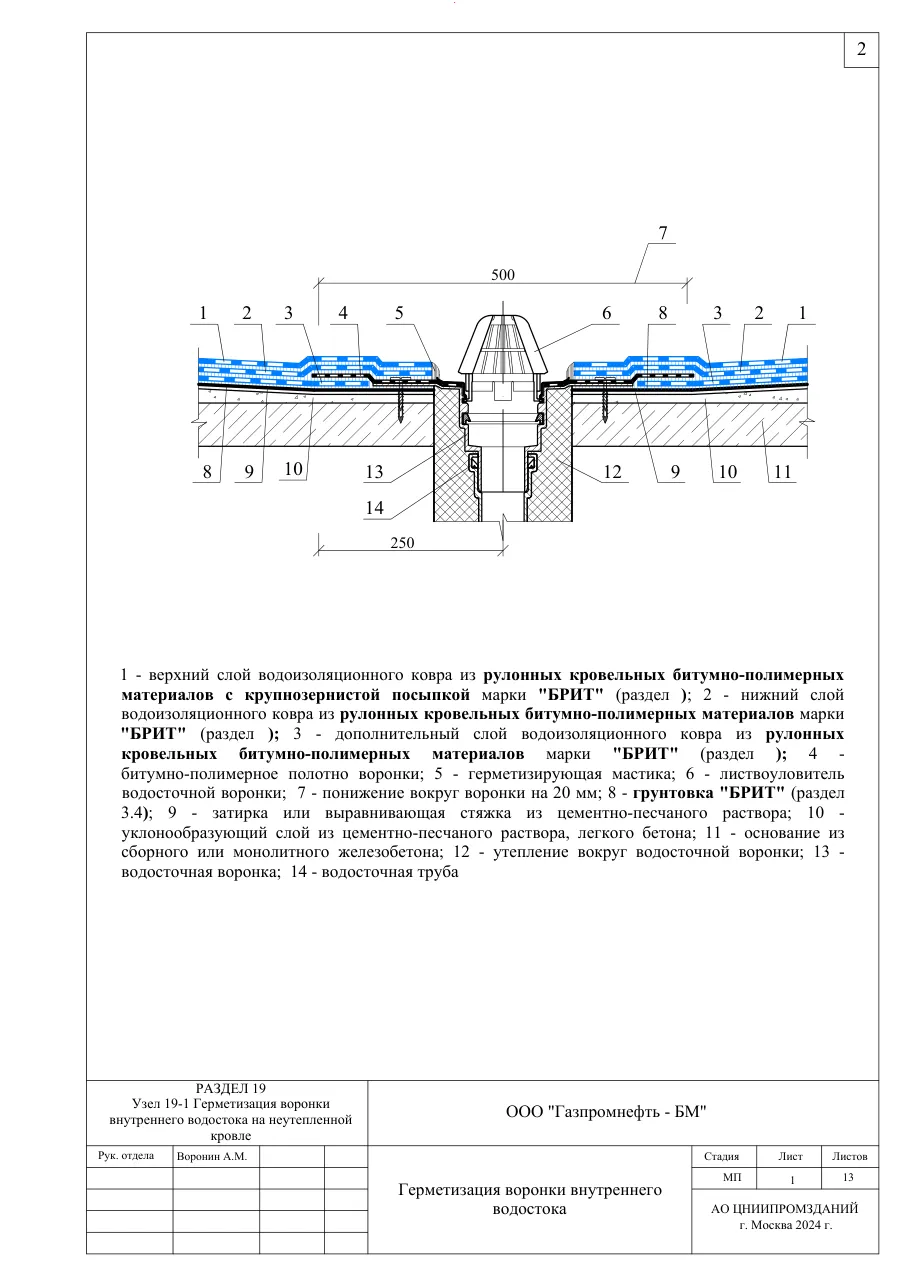

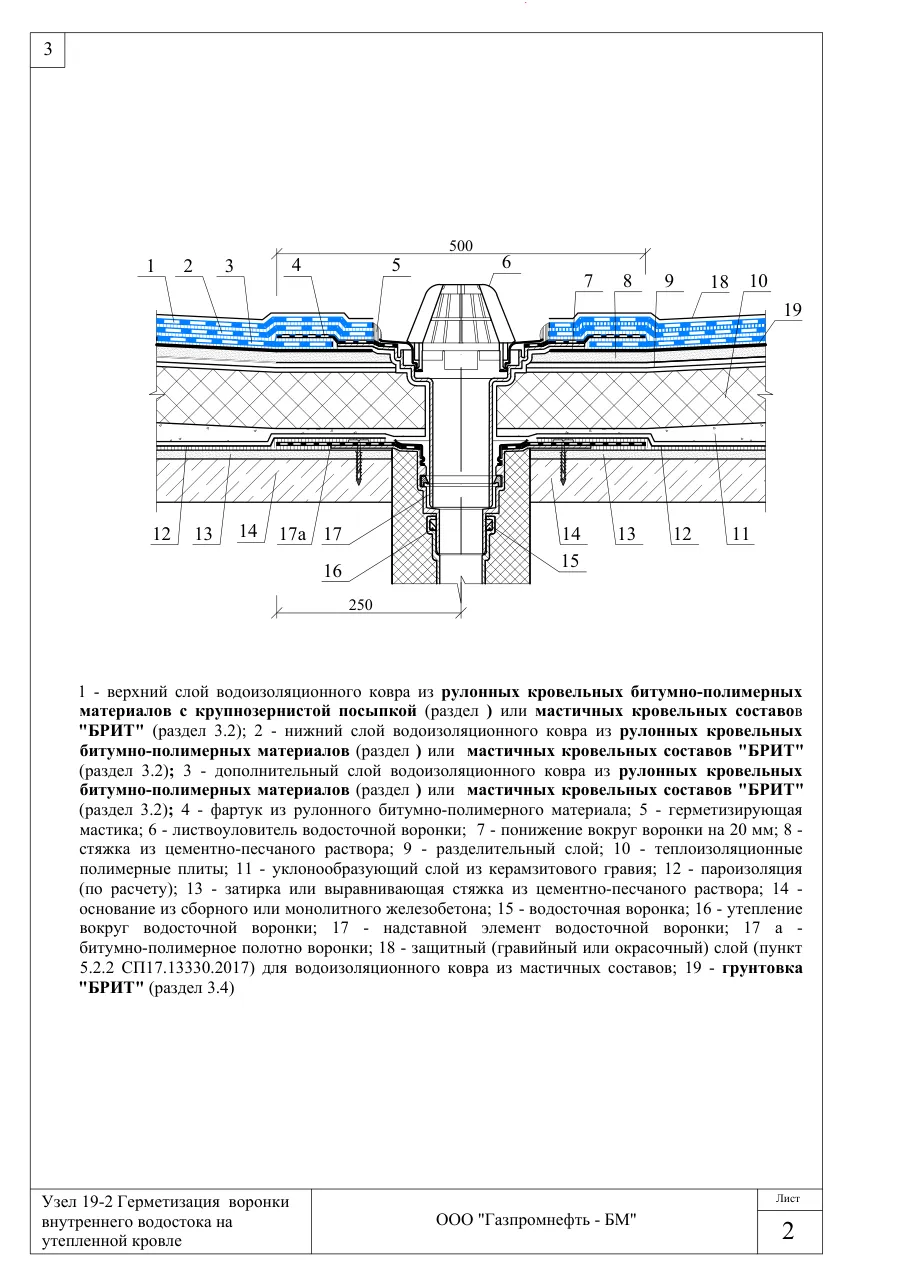

Показаны решения для неутеплённой кровли, утеплённой кровли и утеплённой озеленённой кровли. Для основных и дополнительных слоёв подойдут позиции из раздела рулонных наплавляемых материалов Брит, а герметизирующие составы собраны в разделе битумных мастик Брит.
Раздел 19 альбома технических решений Брит: 6 листов — план, состав конструкции и узлы. Все разделы альбома.
Скачать узлы раздела 19: PDF для просмотра и печати, 2,0 МБ · DWG для AutoCAD, 0,6 МБ. Альбом технических решений «Брит».
Система Брит с этим узлом: Эксплуатируемая крыша Брит под автомобили.

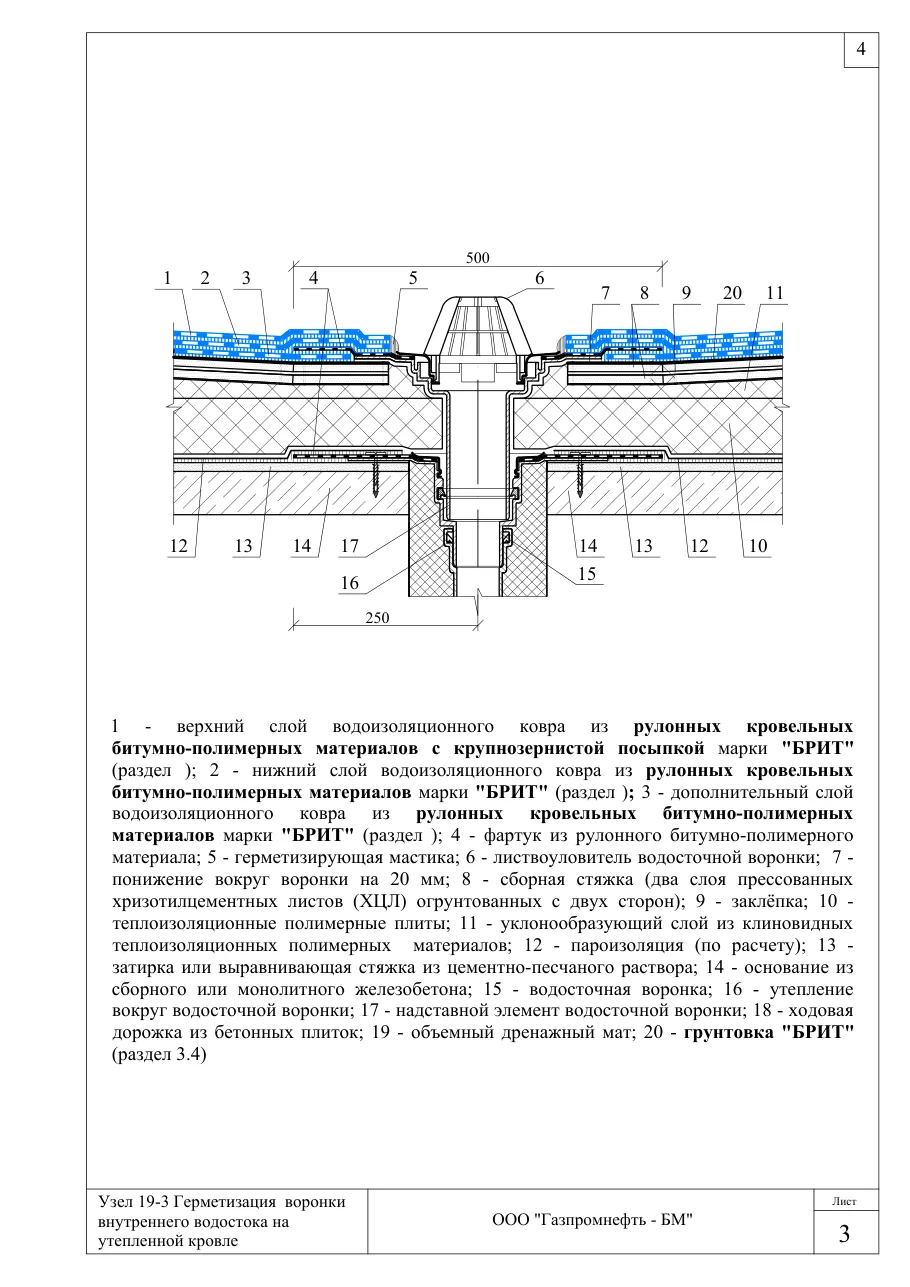

Состав конструкции
- Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой марки «Брит»
- Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
- Дополнительный слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
- Фартук из рулонного битумно-полимерного материала
- Герметизирующая мастика
- Листвоуловитель водосточной воронки
- Понижение вокруг воронки на 20 мм
- Сборная стяжка (два слоя прессованных хризотилцементных листов (ХЦЛ) огрунтованных с двух сторон)
- Заклёпка
- Теплоизоляционные полимерные плиты
- Уклонообразующий слой из клиновидных теплоизоляционных полимерных материалов
- Пароизоляция (по расчету)
- Затирка или выравнивающая стяжка из цементно-песчаного раствора
- Основание из сборного или монолитного железобетона
- Водосточная воронка
- Утепление вокруг водосточной воронки
