2. Неэксплуатируемая утеплённая кровля по железобетонному основанию (вариант 1) — узлы Брит

Вариант утеплённой неэксплуатируемой кровли устроен по сборному или монолитному железобетонному основанию. В составе указаны пароизоляция, полимерные теплоизоляционные плиты, уклонообразующий слой из керамзитового гравия, цементно-песчаная стяжка и двухслойный водоизоляционный ковёр из рулонных материалов или мастичных составов Брит. Основание под гидроизоляцию предусматривает грунтовку Брит.

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны
м²
2Какая серия?низ и верх подбираются сами
Нужно 3 + 3 рулона, 1 ведро праймера
Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

Раздел охватывает примыкания к стене и парапету высотой не более 600 мм, карниз, деформационные швы, примыкания к трубе и воронке, ходовую дорожку и противопожарные рассечки. Для ковра можно использовать рулонные наплавляемые материалы Брит или битумные мастики Брит; грунтовочные составы собраны в разделе праймеров Брит.

Раздел 2 альбома технических решений Брит: 13 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 2: PDF для просмотра и печати, 3,7 МБ · DWG для AutoCAD, 0,5 МБ. Альбом технических решений «Брит».

Система Брит с этим узлом: Неэксплуатируемая кровля с гидроизоляцией Брит, Инверсионная балластная кровля с системой Брит.

Состав конструкции

  1. Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой или мастичных кровельных составов «Брит»
  2. Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов или мастичных кровельных составов «Брит»
  3. Стяжка из цементно-песчаного раствора
  4. Разделительный слой
  5. Теплоизоляционные полимерные плиты
  6. Уклонообразующий слой из керамзитового гравия
  7. Пароизоляция (по расчету)
  8. Затирка или выравнивающая стяжка из цементно-песчаного раствора
  9. Основание из сборного или монолитного железобетона
  10. Защитный (гравийный или окрасочный) слой для водоизоляционного ковра из мастичных составов
  11. Грунтовка «Брит»

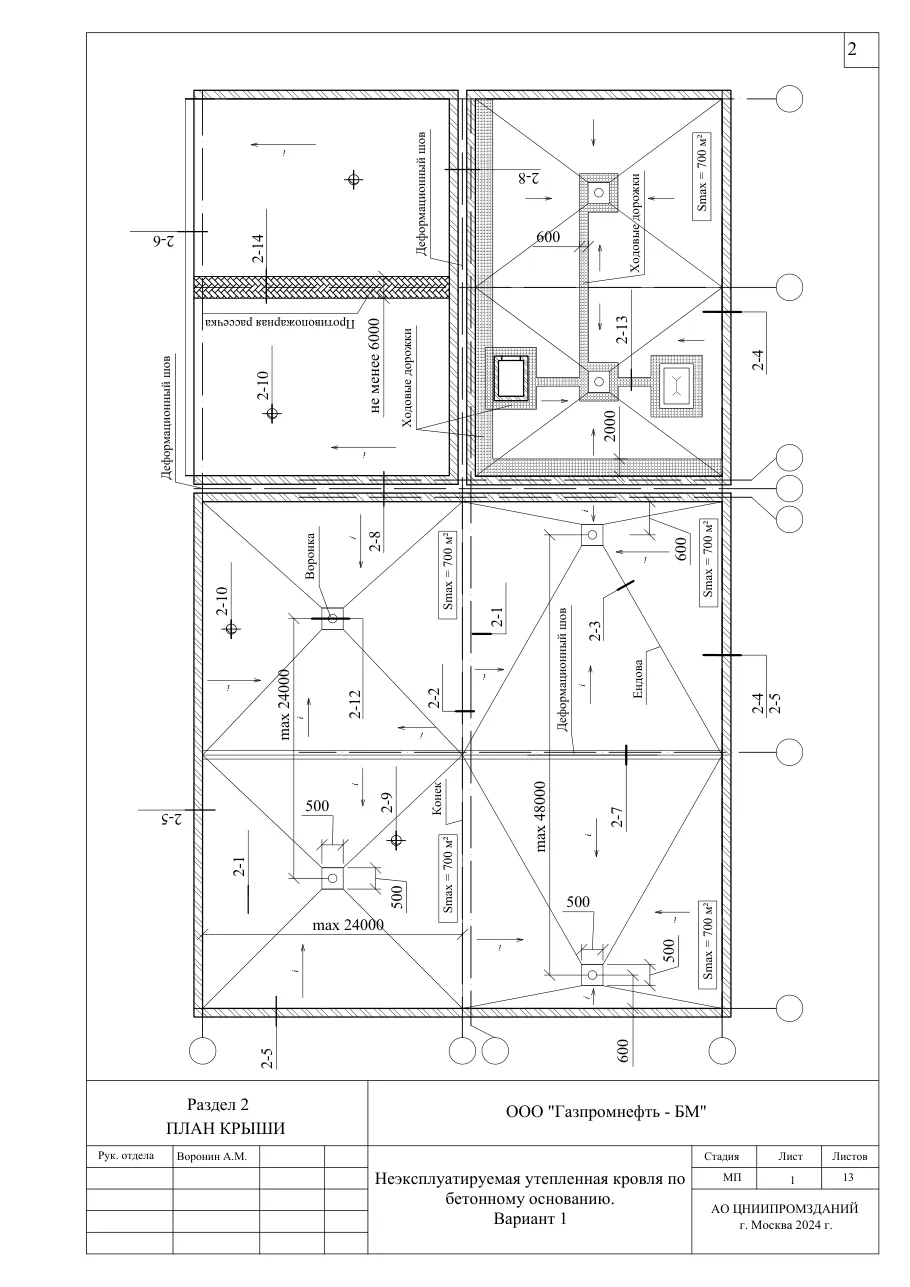

План крыши — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 2 — План крыши

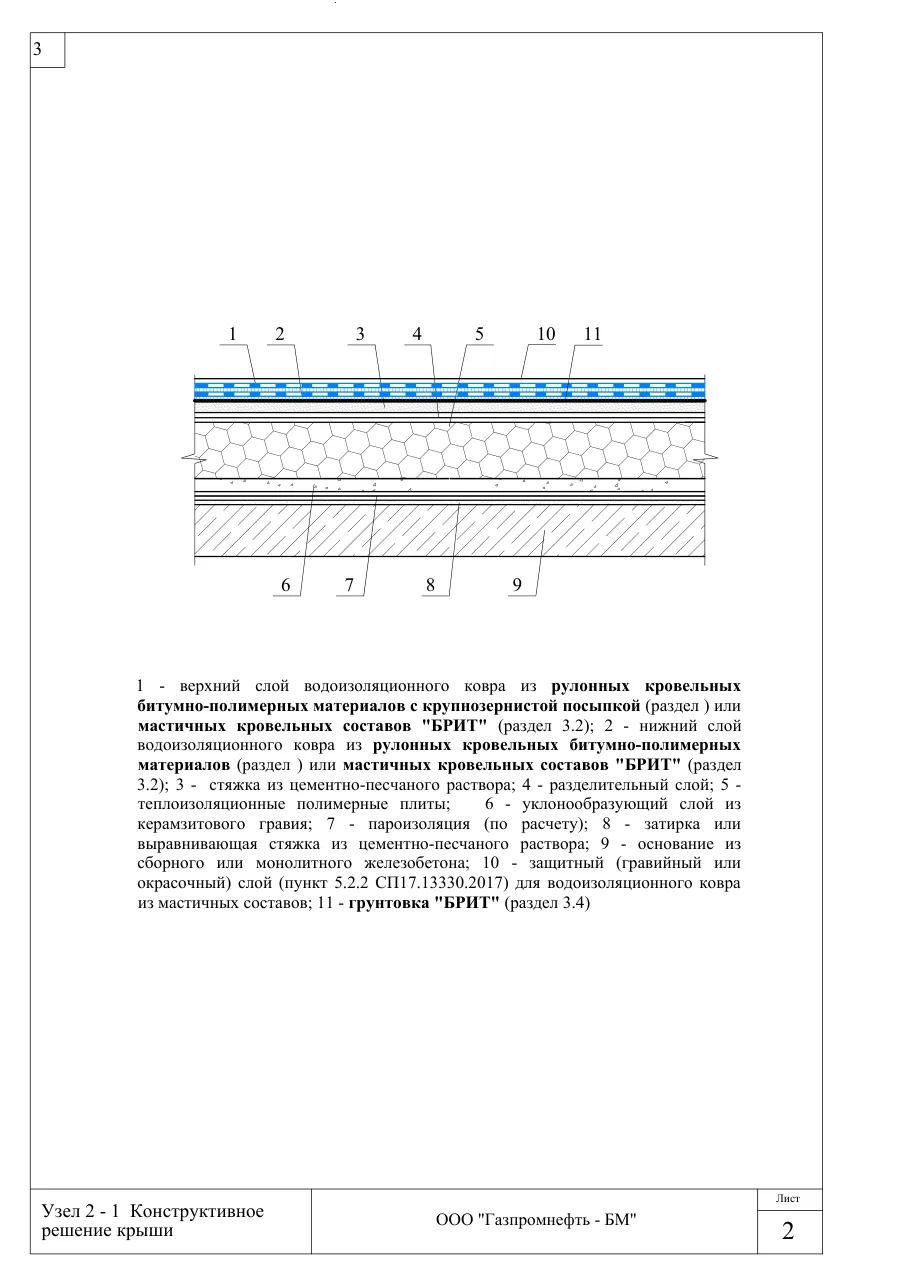

Узел 2-1: конструктивное решение крыши — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 3 — Узел 2-1 Конструктивное решение крыши
Узлы 2-2 и 2-3: конек; ендова — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 4 — Узел 2-2 Конек; Узел 2-3 Ендова

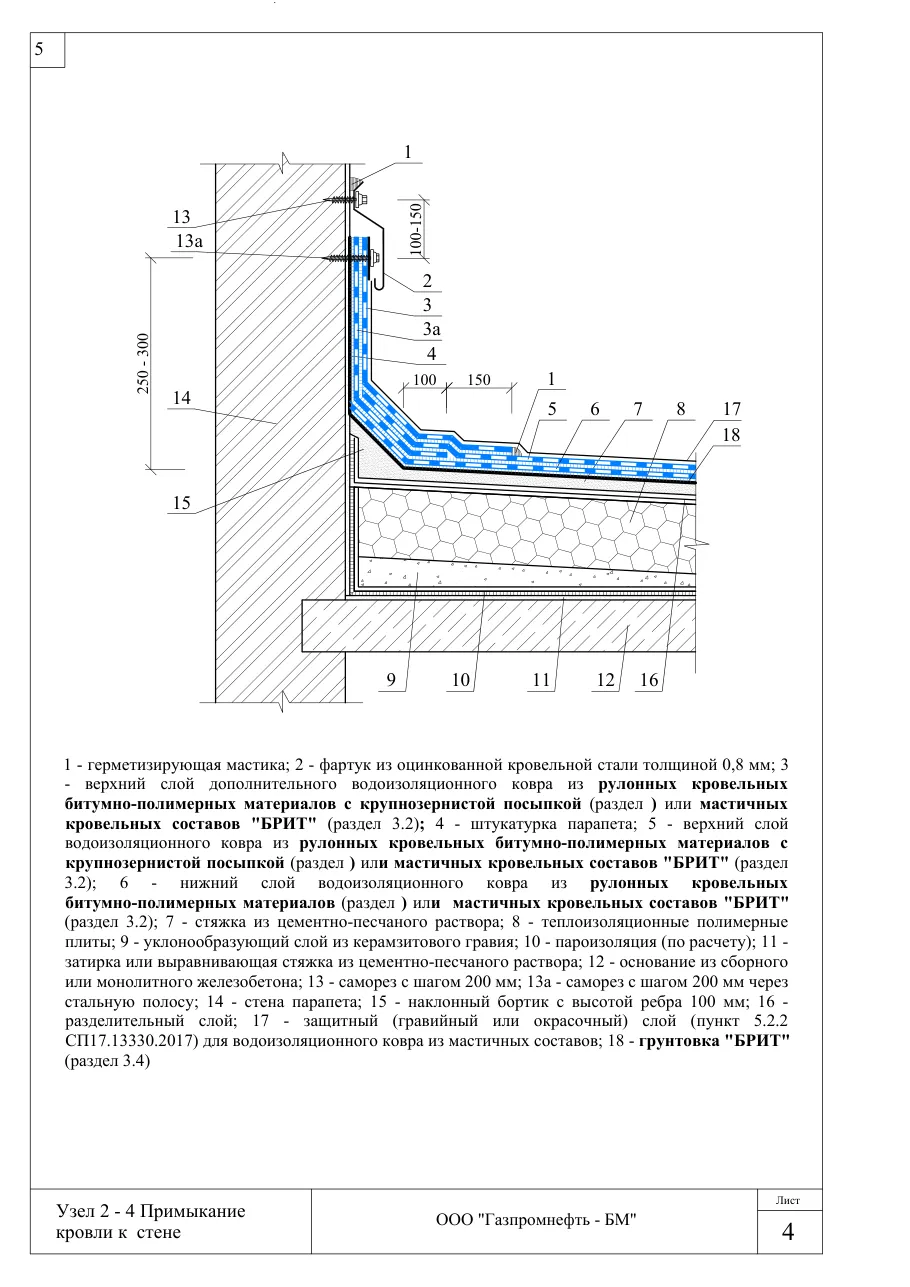

Узел 2-4: примыкание кровли к стене — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 5 — Узел 2-4 Примыкание кровли к стене

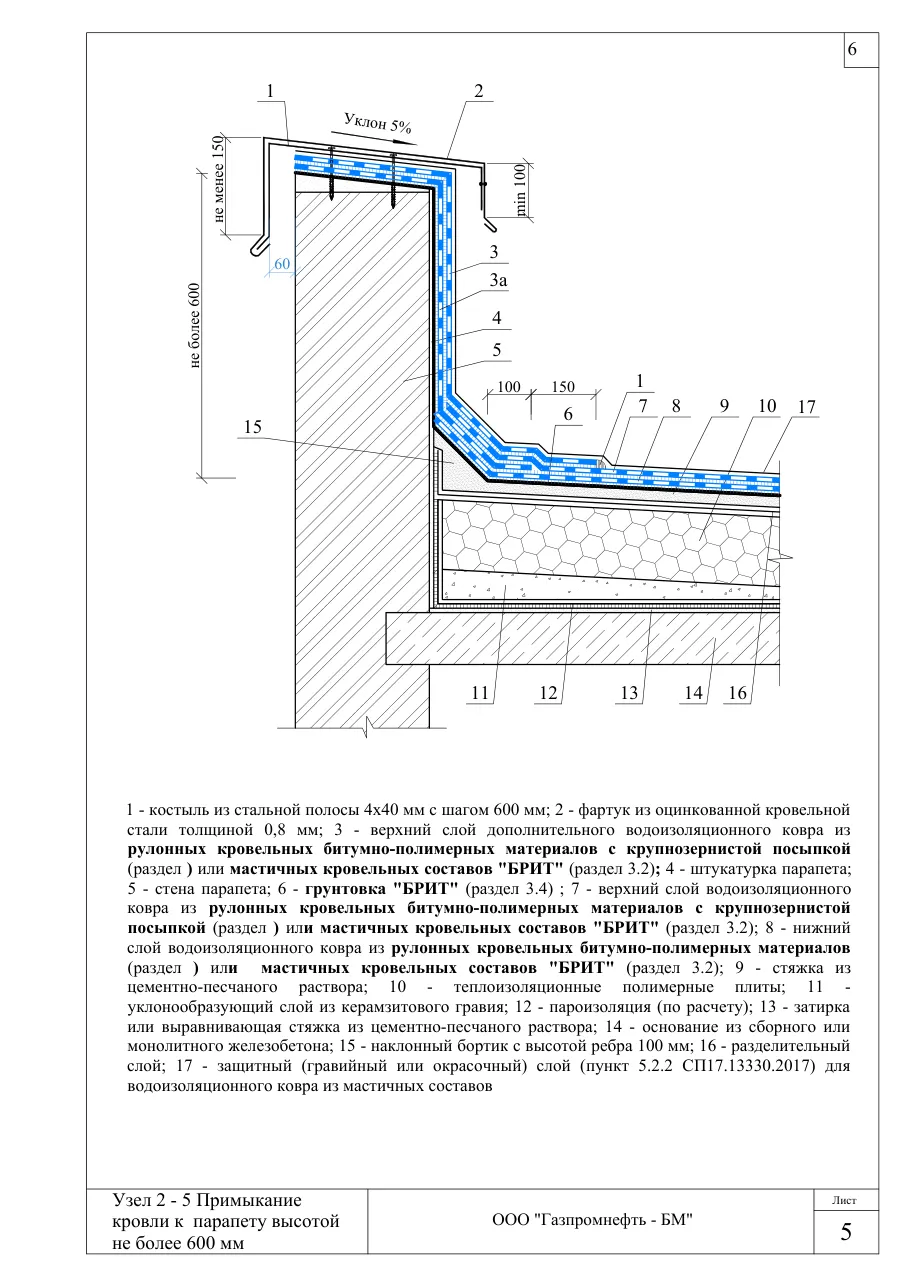

Узел 2-5: примыкание кровли к парапету высотой не более 600 мм — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 6 — Узел 2-5 Примыкание кровли к парапету высотой не более 600 мм
Узлы 2-6 и 2-7: примыкание кровли к карнизу; деформационный шов — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 7 — Узел 2-6 Примыкание кровли к карнизу; Узел 2-7 Деформационный шов
Узел 2-7: деформационный шов (вариант) — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 8 — Узел 2-7 Деформационный шов (вариант)
Узел 2-8: деформационный шов у стены — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 9 — Узел 2-8 Деформационный шов у стены

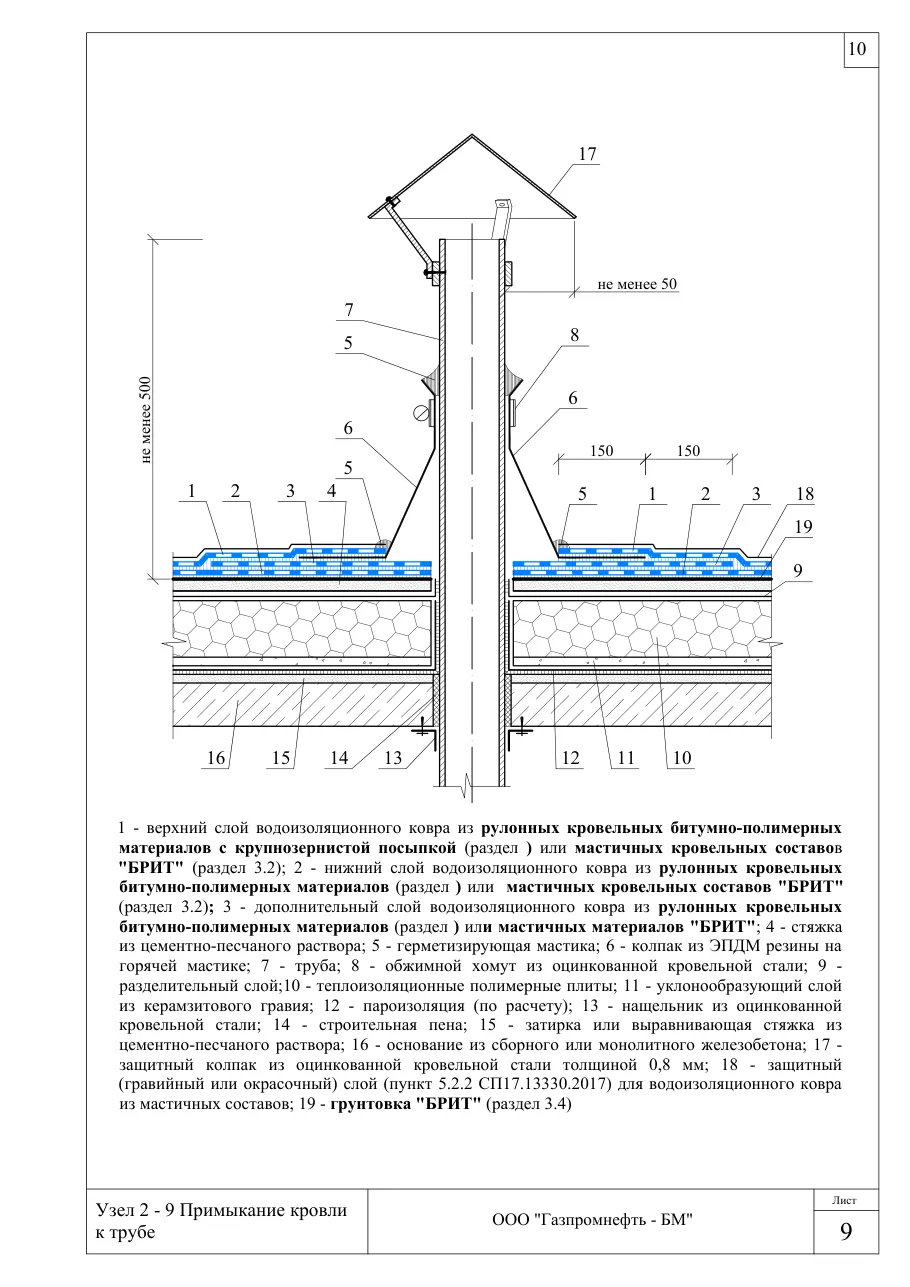

Узел 2-9: примыкание кровли к трубе — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 10 — Узел 2-9 Примыкание кровли к трубе

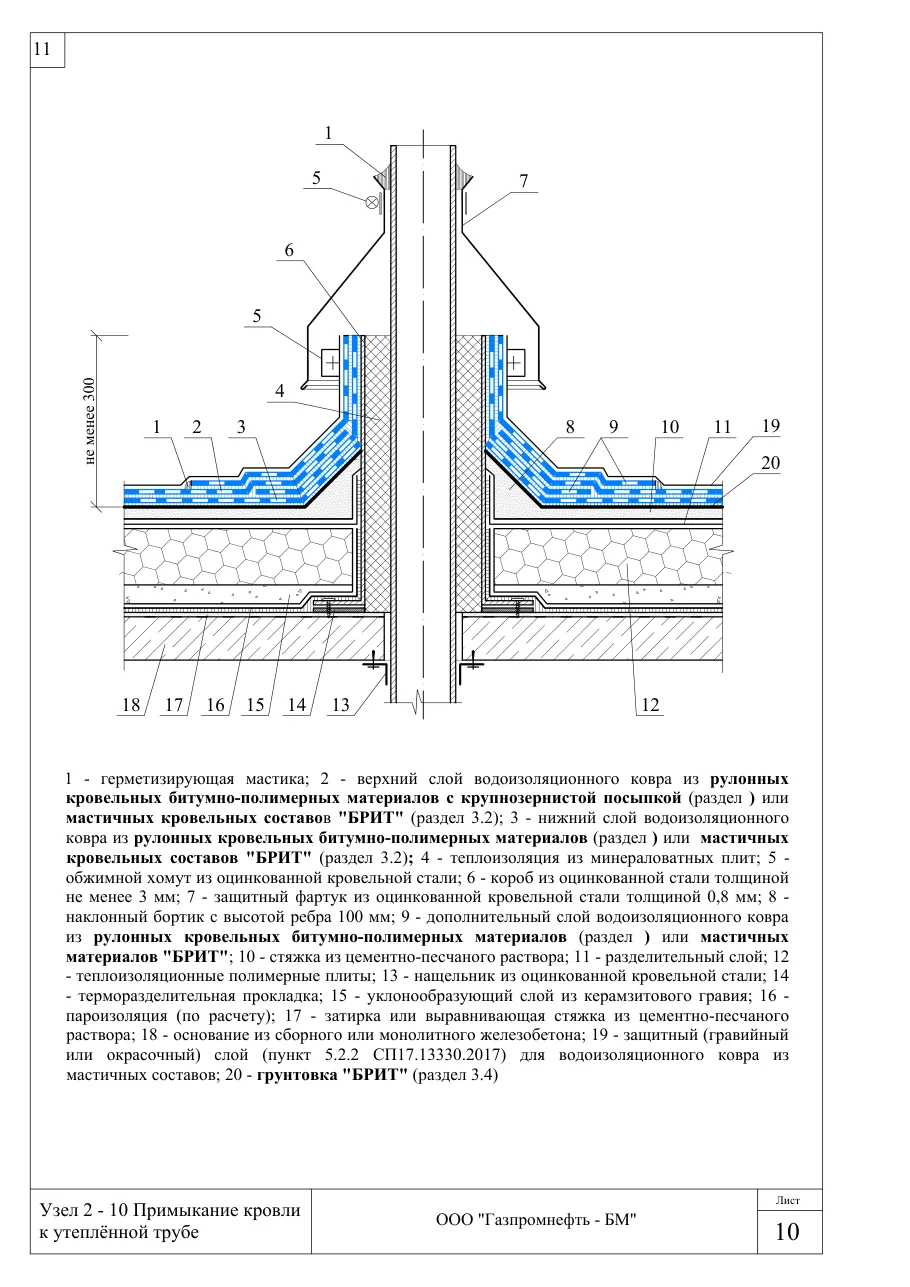

Узел 2-10: примыкание кровли к утеплённой трубе — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 11 — Узел 2-10 Примыкание кровли к утеплённой трубе

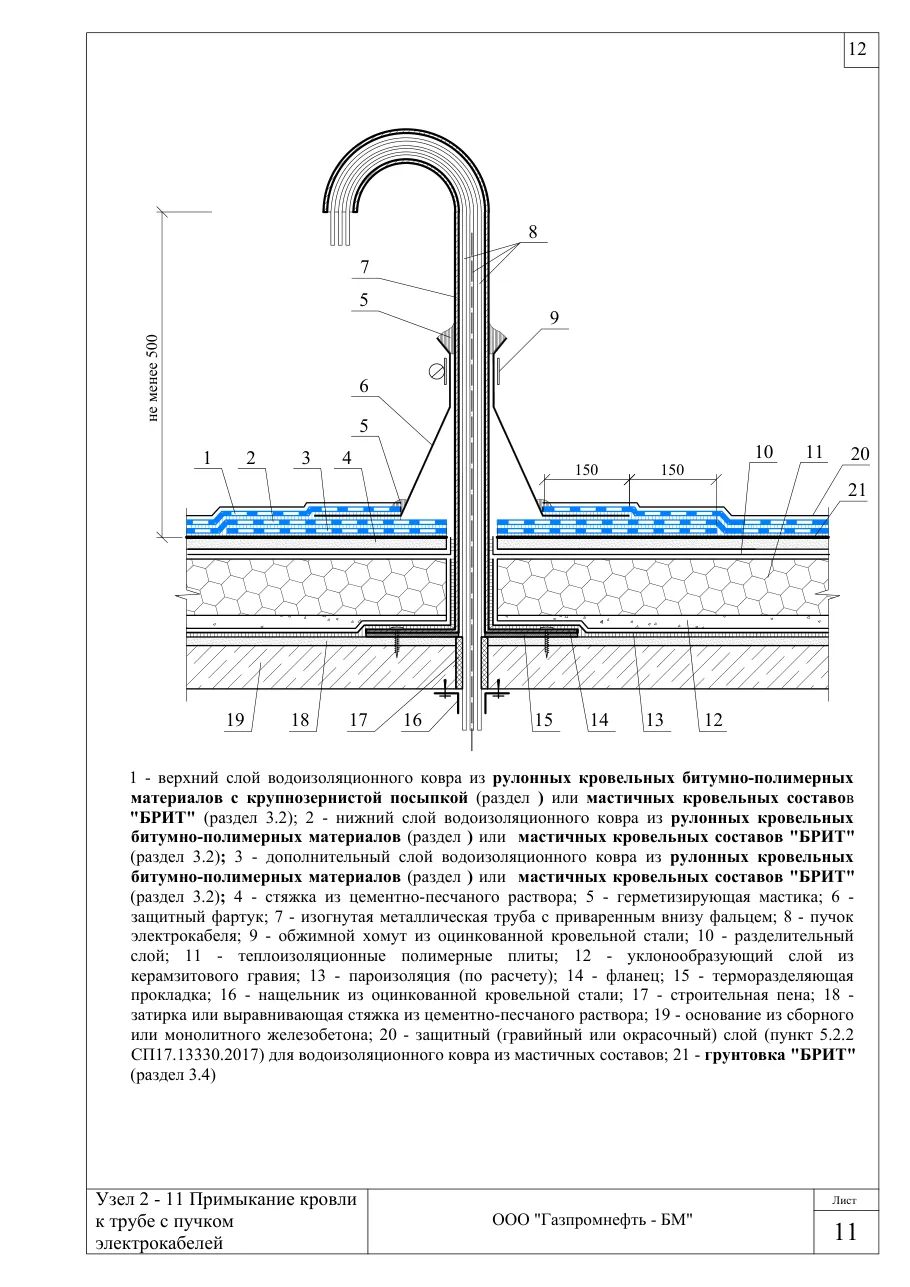

Узел 2-11: примыкание кровли к трубе с пучком электрокабелей — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 12 — Узел 2-11 Примыкание кровли к трубе с пучком электрокабелей

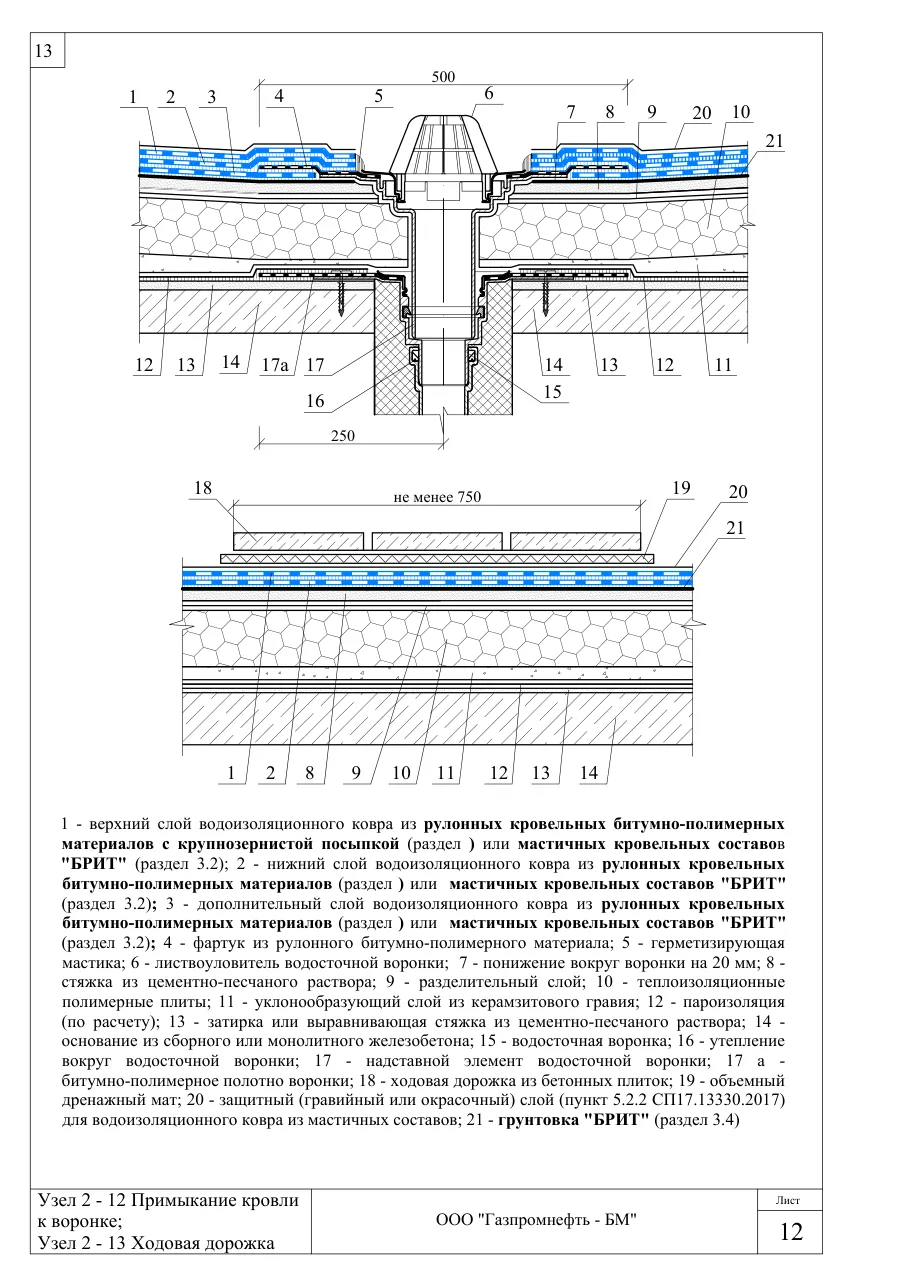

Узлы 2-12 и 2-13: примыкание кровли к воронке; ходовая дорожка — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 13 — Узел 2-12 Примыкание кровли к воронке; Узел 2-13 Ходовая дорожка

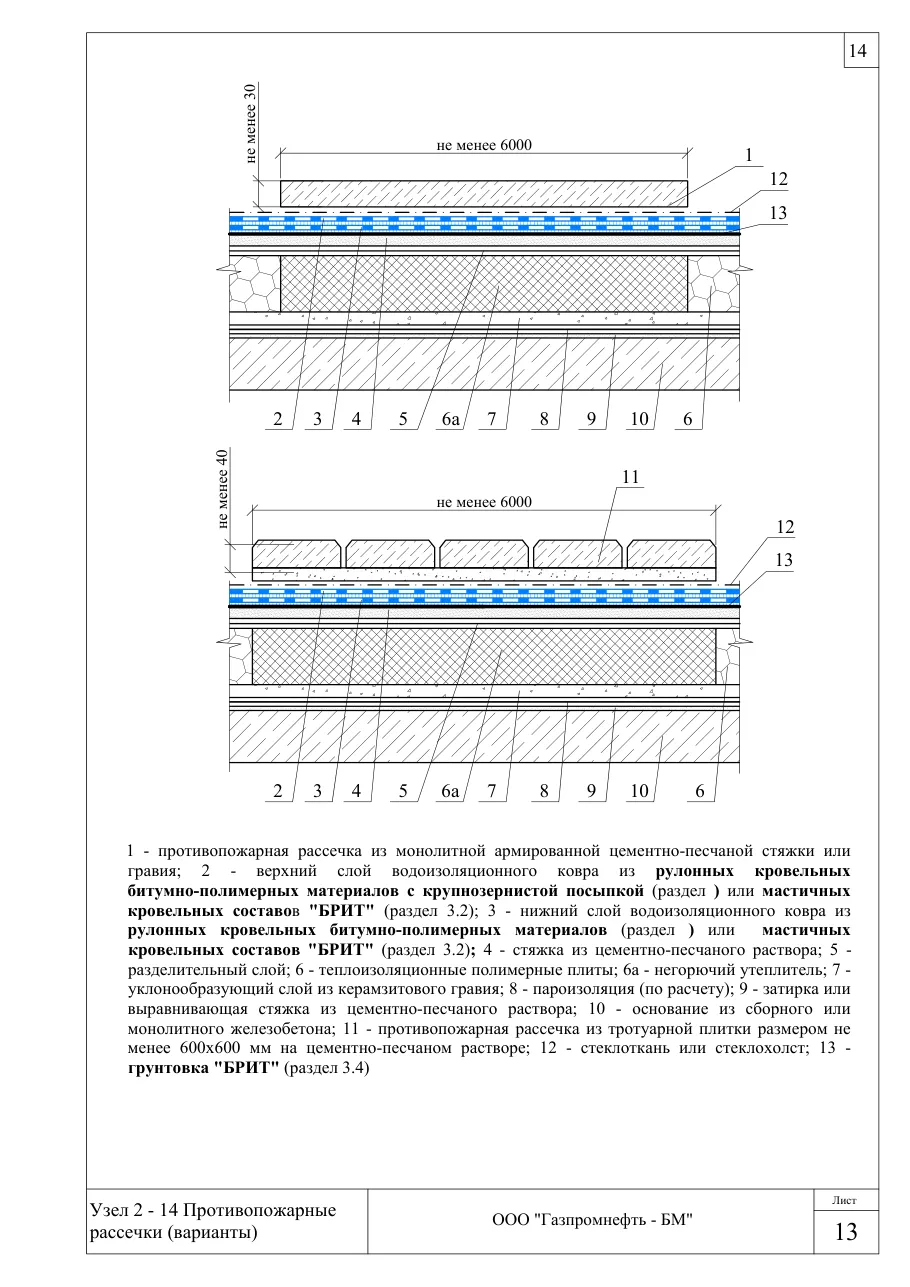

Узел 2-14: противопожарные рассечки (варианты) — кровля по ж/б, полимерные плиты, керамзит, ЦПР, узлы Брит
Лист 14 — Узел 2-14 Противопожарные рассечки (варианты)
