21-2. Подпорные стенки — узлы Брит

Раздел показывает гидроизоляцию подпорных стен из монолитного и сборного железобетона. Горизонтальный слой выполняется из рулонных битумно-полимерных материалов или мастичных составов Брит по грунтовке Брит; для вертикальной гидроизоляции стены также указаны рулонные материалы по грунтовке. В конструкции предусмотрены дренажный мат, геотекстиль, дренажная труба и обратная засыпка грунтом.

Калькулятор рулонной гидроизоляции фундамента

1Какая площадь гидроизоляции?

м²

2Материал для фундамента

Брит Премиум ЭППДва слоя рулонной гидроизоляции

Расчёт рулонов на 72 м²

Брит Премиум ЭПП · подробный расчёт →

Среди узлов есть массивные подпорные стены, стена из сборных бетонных блоков, тонкостенные сборно-монолитные стены с щелевым пазом и петлевым стыком, консольная монолитная стена и деформационный шов. Для гидроизоляции можно выбрать материалы в разделах гидроизоляции Брит, битумных мастик Брит и праймеров Брит.

Раздел 21-2 альбома технических решений Брит: 7 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 21-2: PDF для просмотра и печати, 1,5 МБ · DWG для AutoCAD, 0,3 МБ. Альбом технических решений «Брит».

Система Брит с этим узлом: Фундамент: плита и стена подвала с системой Брит.

Состав конструкции

Подпорная стена (вертикальная) из монолитного железобетона
Горизонтальная гидроизоляция из рулонных гидроизоляционных битумно-полимерных материалов или мастичных составов «Брит» по грунтовке «Брит»
Набухающая паста или расширяющаяся гидроизоляционная горизонтальная лента
Обратная засыпка грунтом с послойным уплотнением
Рабочий шов бетонирования
Вертикальная гидроизоляция стены подвала из рулонных гидроизоляционных битумно-полимерных материалов по грунтовке «Брит»
Защитно-декоративный слой
Грунтовка «Брит»
Геотекстиль
Дренажное отверстие диаметром 50 мм через 3 - 6 м
Дренажная труба
Бетонная подготовка толщиной 100 мм
Дренажный мат

Узел 21-2-1: массивная подпорная стена (вариант 1) — гидроизоляция подпорных стенок, узлы Брит — Лист 2 — Узел 21-2-1 Массивная подпорная стена (вариант 1)

Узел 21-2-2: массивная подпорная стена (вариант 2) — гидроизоляция подпорных стенок, узлы Брит — Лист 3 — Узел 21-2-2 Массивная подпорная стена (вариант 2)

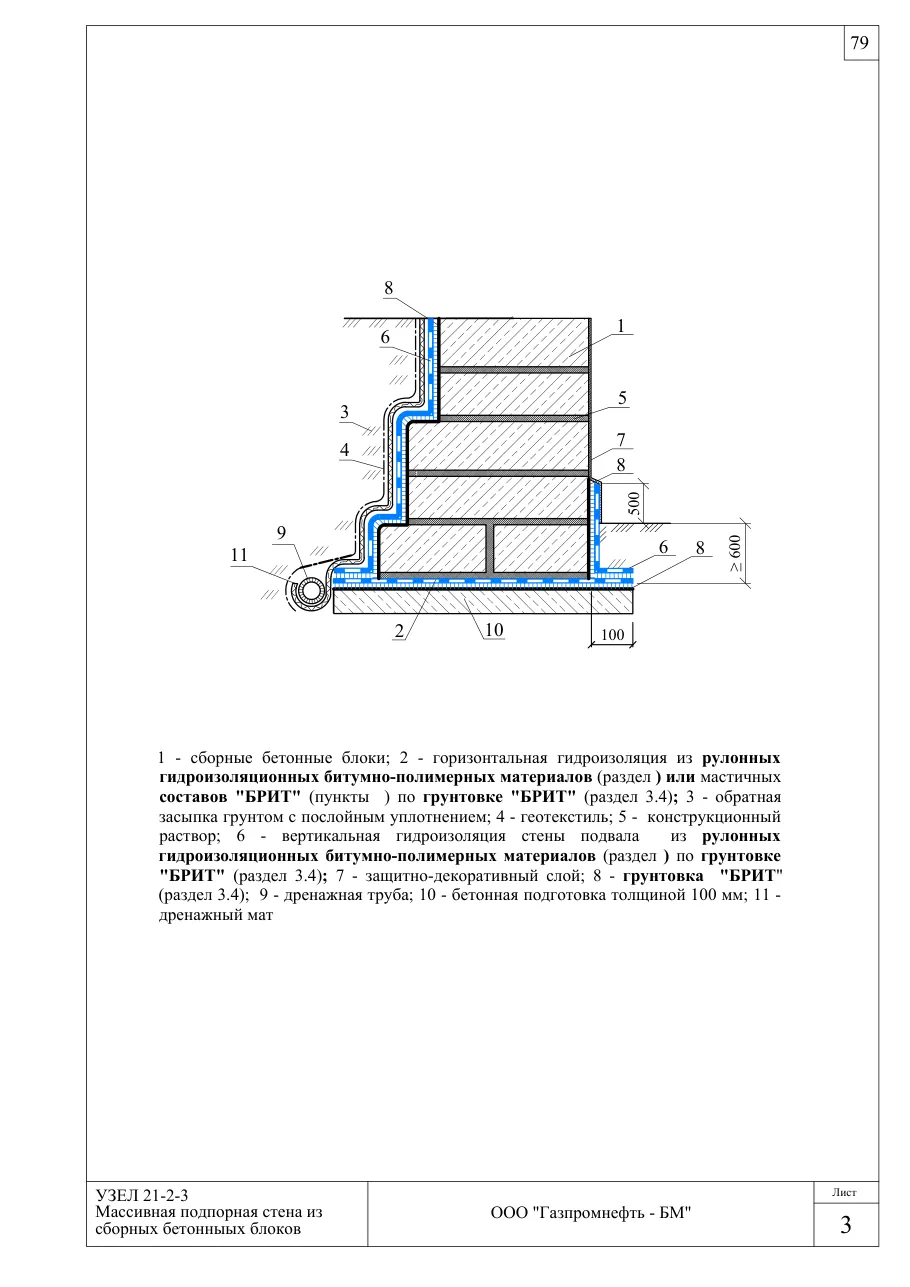

Узел 21-2-3: массивная подпорная стена из сборных бетонныых блоков — гидроизоляция подпорных стенок, узлы Брит — Лист 4 — Узел 21-2-3 Массивная подпорная стена из сборных бетонныых блоков

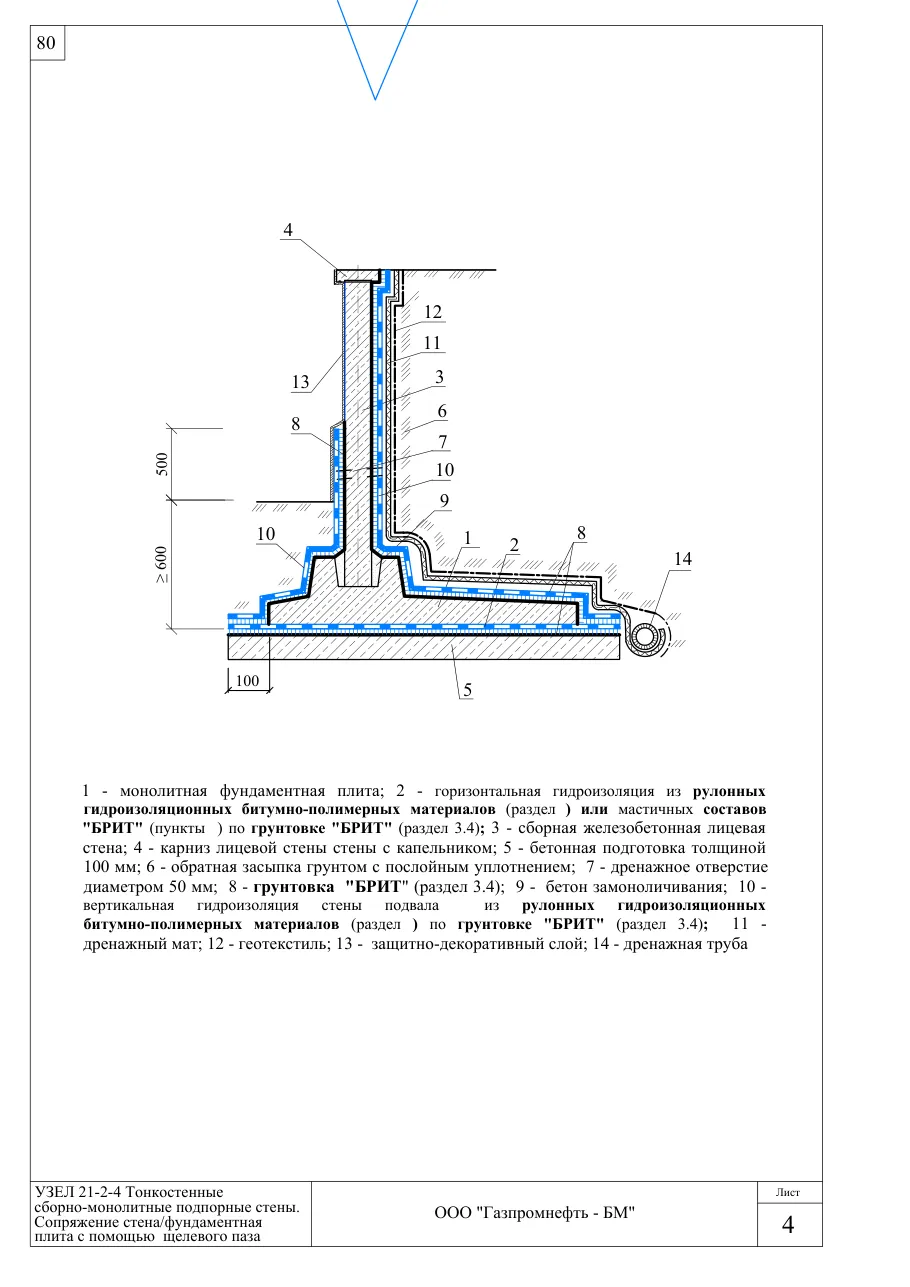

Узел 21-2-4: тонкостенные сборно-монолитные подпорные стены. Сопряжение стена/фундаментная плита с помощью щелевого паза — гидроизоляция подпорных стенок, узлы Брит — Лист 5 — Узел 21-2-4 Тонкостенные сборно-монолитные подпорные стены. Сопряжение стена/фундаментная плита с помощью щелевого паза

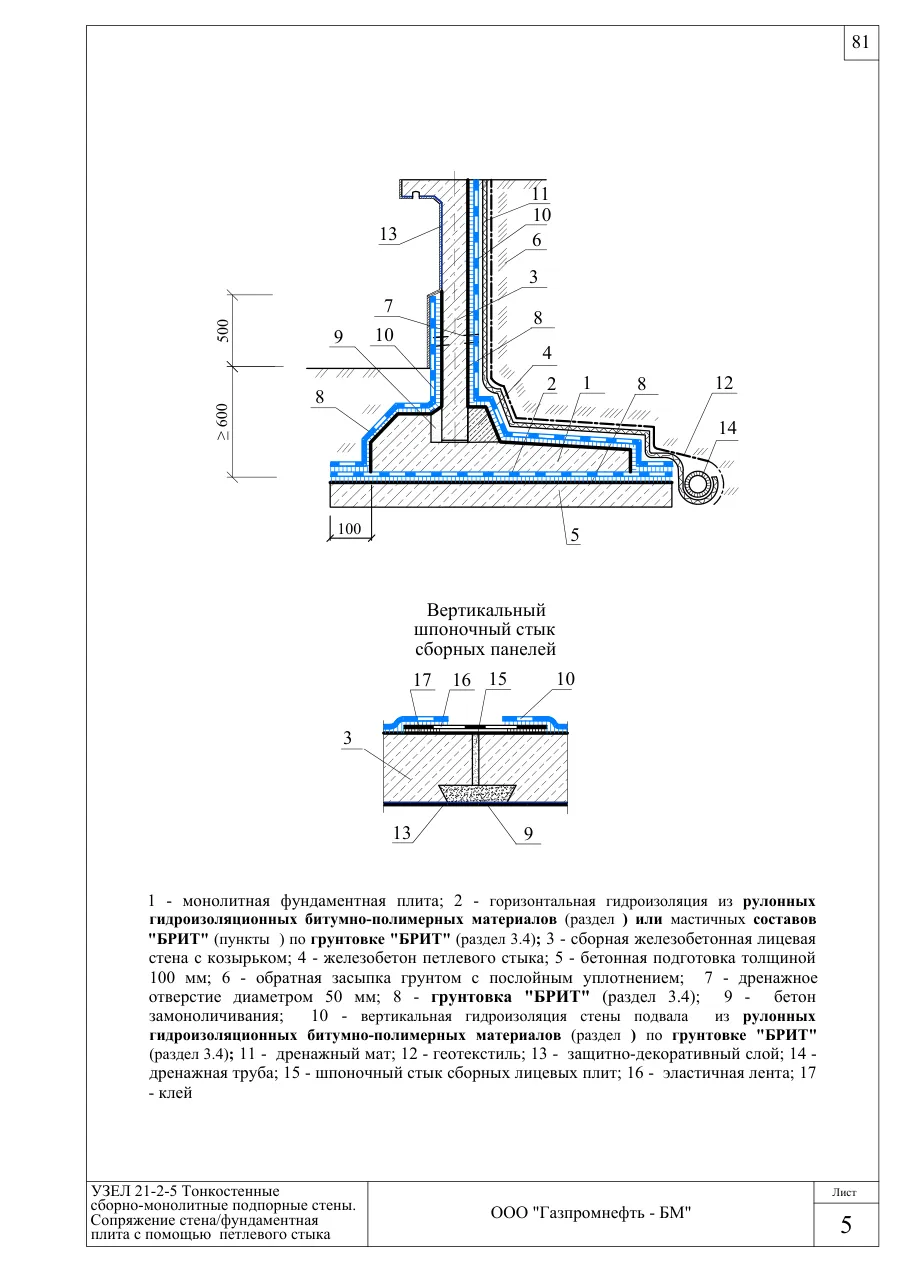

Узел 21-2-5: тонкостенные сборно-монолитные подпорные стены. Сопряжение стена/фундаментная плита с помощью петлевого стыка — гидроизоляция подпорных стенок, узлы Брит — Лист 6 — Узел 21-2-5 Тонкостенные сборно-монолитные подпорные стены. Сопряжение стена/фундаментная плита с помощью петлевого стыка

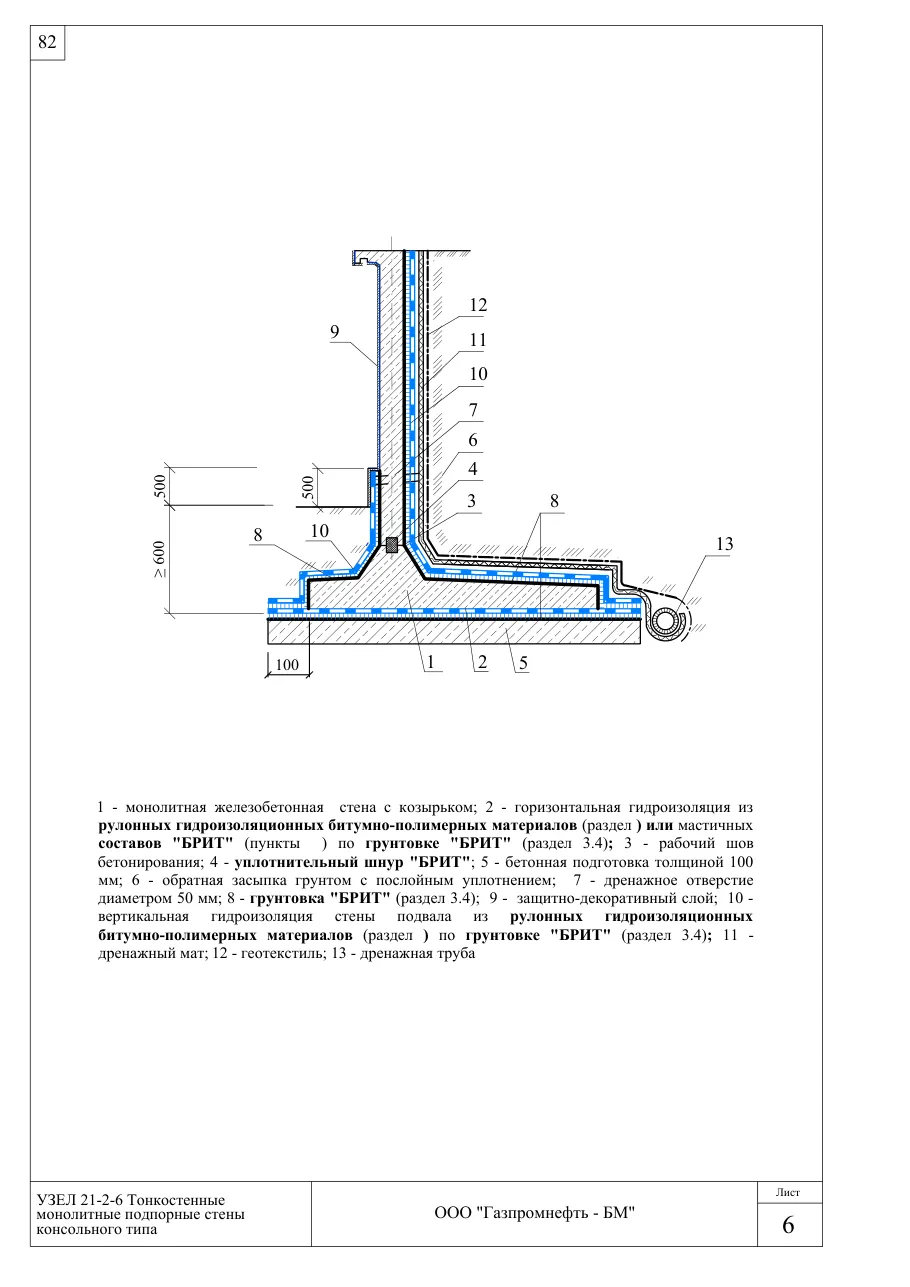

Узел 21-2-6: тонкостенные монолитные подпорные стены консольного типа — гидроизоляция подпорных стенок, узлы Брит — Лист 7 — Узел 21-2-6 Тонкостенные монолитные подпорные стены консольного типа

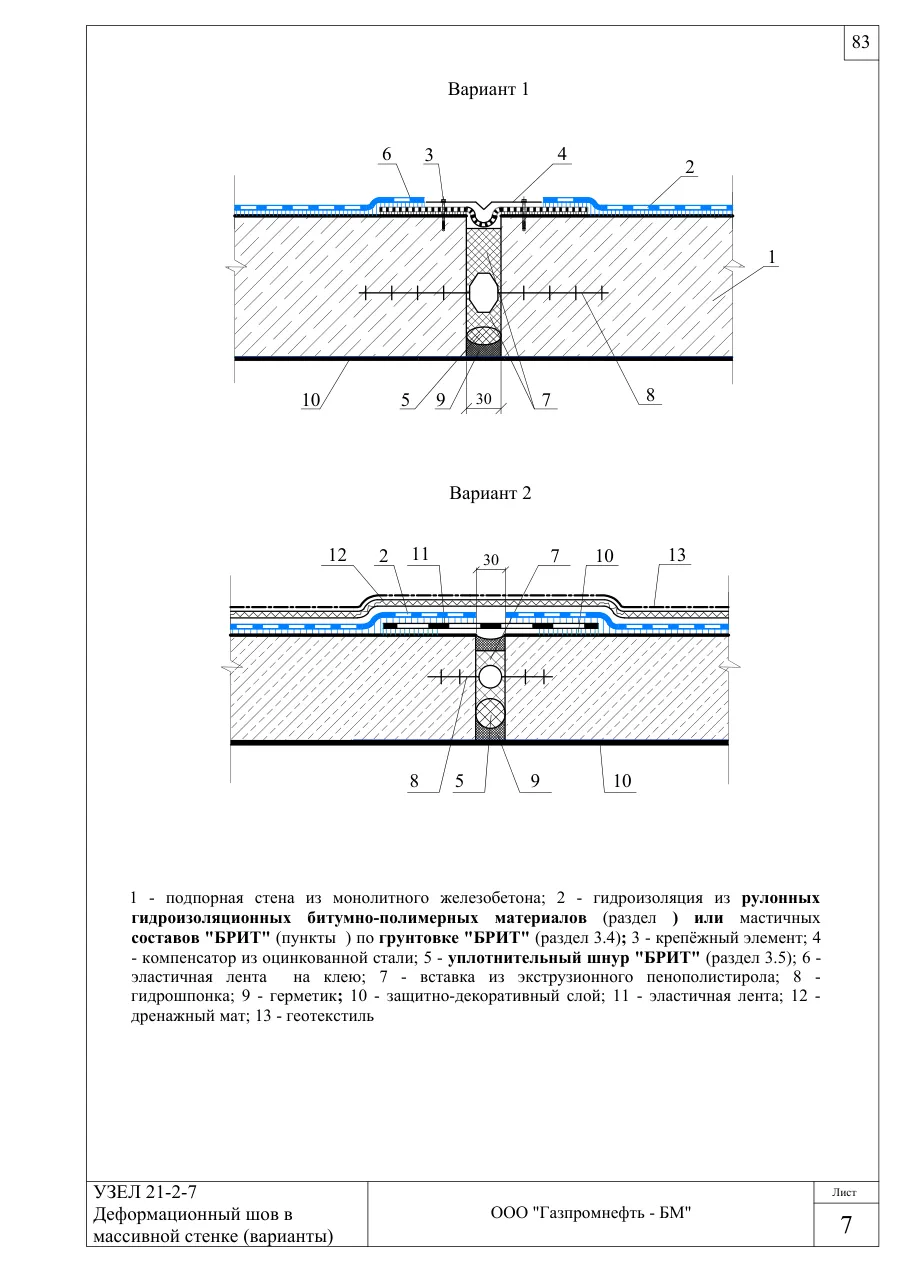

Узел 21-2-7: деформационный шов в массивной стенке (варианты) — гидроизоляция подпорных стенок, узлы Брит — Лист 8 — Узел 21-2-7 Деформационный шов в массивной стенке (варианты)
