24. Тоннели, подземные переходы возводимые открытым способом — узлы Брит
В разделе собраны решения для тоннелей и подземных переходов с монолитными железобетонными стенами и фундаментной плитой. Основание включает бетонную подготовку толщиной 100 мм; гидроизоляция предусмотрена по плите, стенам и покрытию, с усилением углов дополнительным рулонным слоем «Брит».
Калькулятор рулонной гидроизоляции фундамента

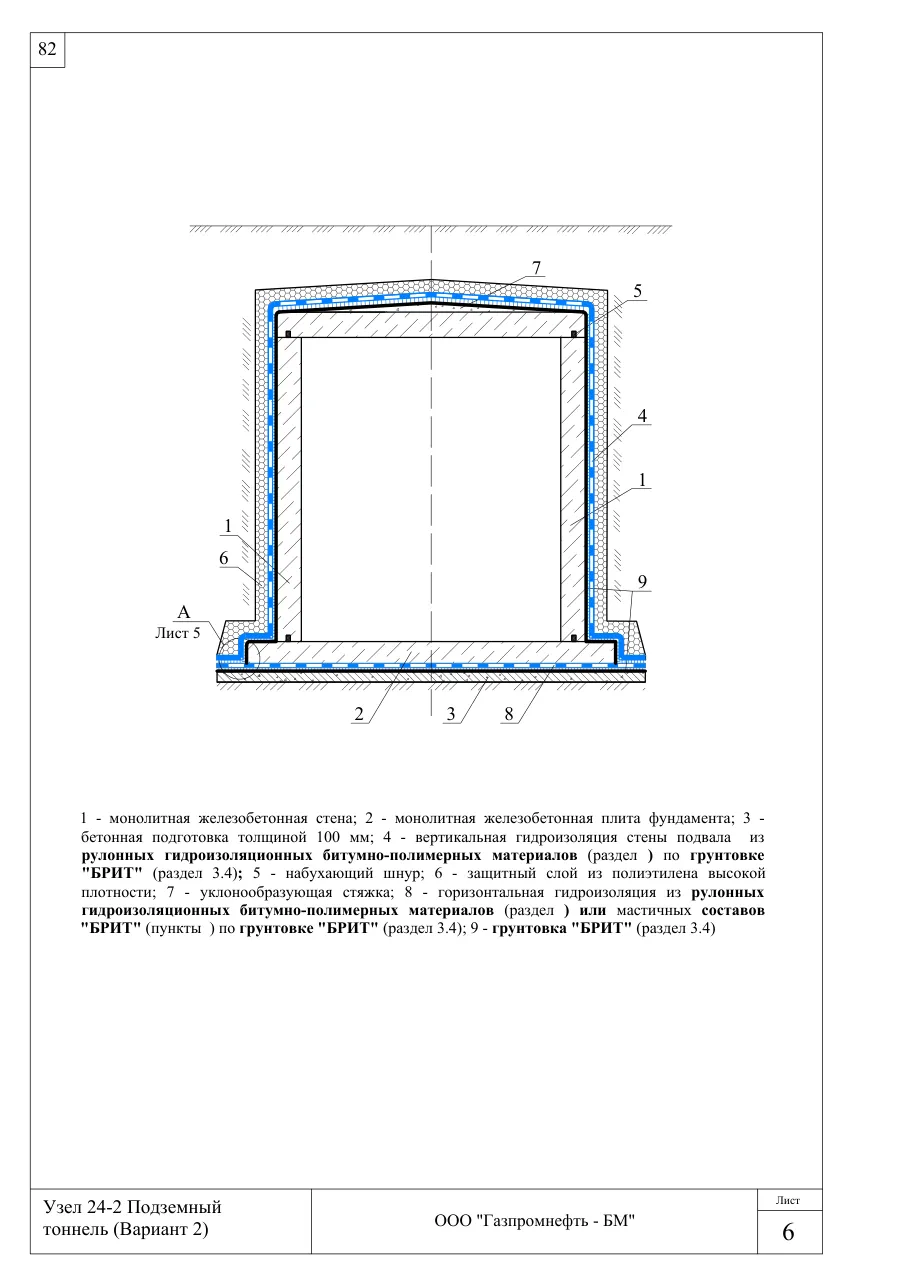

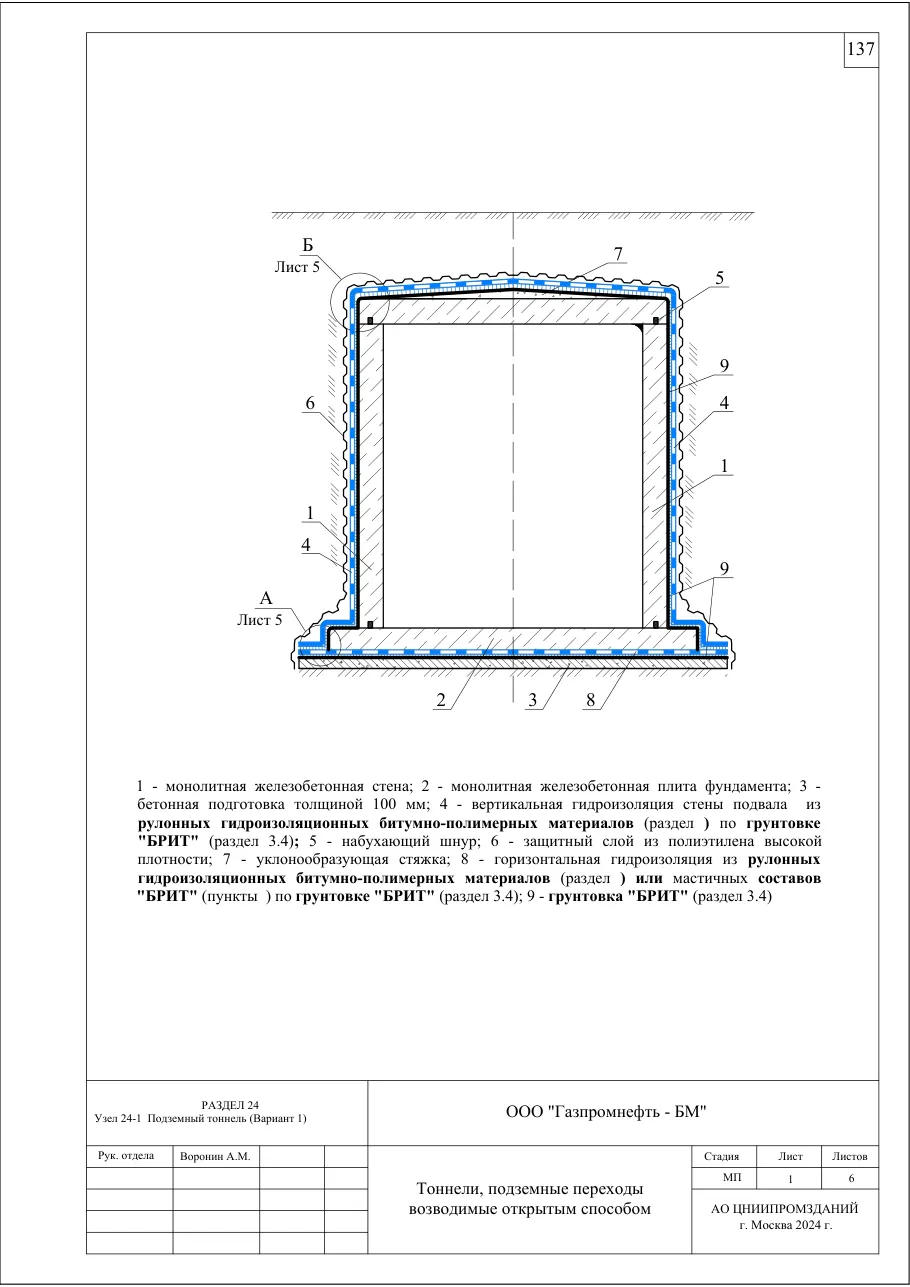

На листах показаны подземный тоннель, отдельный вариант его решения, а также узлы А и Б. Для горизонтальной гидроизоляции допускаются рулонные битумно-полимерные материалы или мастичные составы «Брит», для вертикальной — рулонные материалы по грунтовке. В каталоге собраны рулонные наплавляемые материалы Брит, битумные мастики Брит и праймеры битумные Брит.
Раздел 24 альбома технических решений Брит: 3 листов — план, состав конструкции и узлы. Все разделы альбома.
Скачать узлы раздела 24: PDF для просмотра и печати, 0,7 МБ · DWG для AutoCAD, 0,2 МБ. Альбом технических решений «Брит».
Система Брит с этим узлом: Фундамент: плита и стена подвала с системой Брит.
Состав конструкции
- Монолитная железобетонная стена
- Монолитная железобетонная плита фундамента
- Бетонная подготовка толщиной 100 мм
- Вертикальная гидроизоляция стены подвала из рулонных гидроизоляционных битумно-полимерных материалов по грунтовке «Брит»
- Набухающий шнур
- Защитный слой из полиэтилена высокой плотности
- Уклонообразующая стяжка
- Горизонтальная гидроизоляция из рулонных гидроизоляционных битумно-полимерных материалов или мастичных составов «Брит» по грунтовке «Брит»
- Грунтовка «Брит»
