30. Кровли скатные с водоизоляционным ковром из битумно-полимерных материалов — узлы Брит

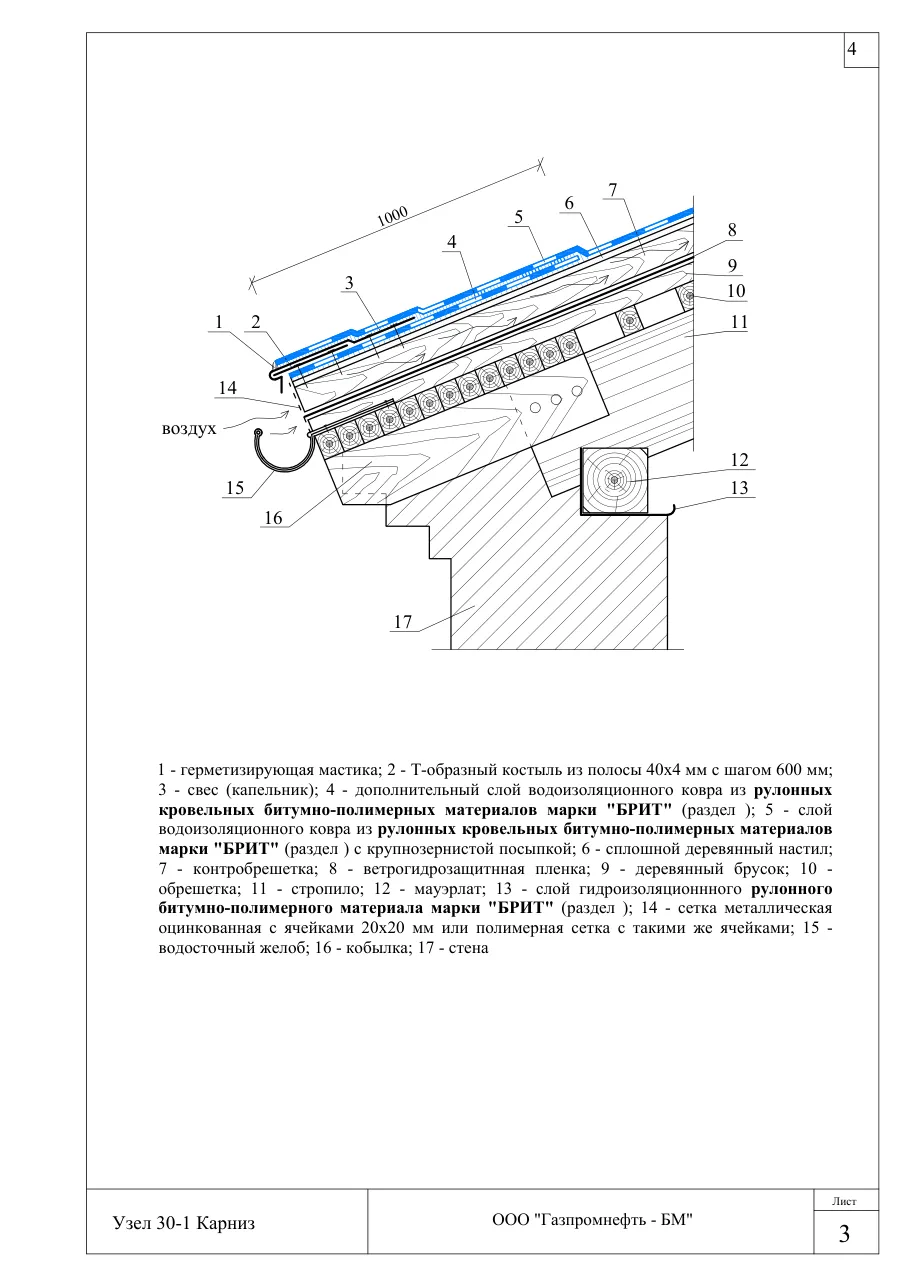

Раздел описывает скатную кровлю с водоизоляционным ковром «Брит» по сплошному деревянному настилу. В составе также указаны контробрешётка, ветрогидрозащитная плёнка, обрешётка, стропило и мауэрлат, а у края кровли — свес, водосточный желоб и герметизирующая мастика.
Калькулятор рулонной гидроизоляции кровли

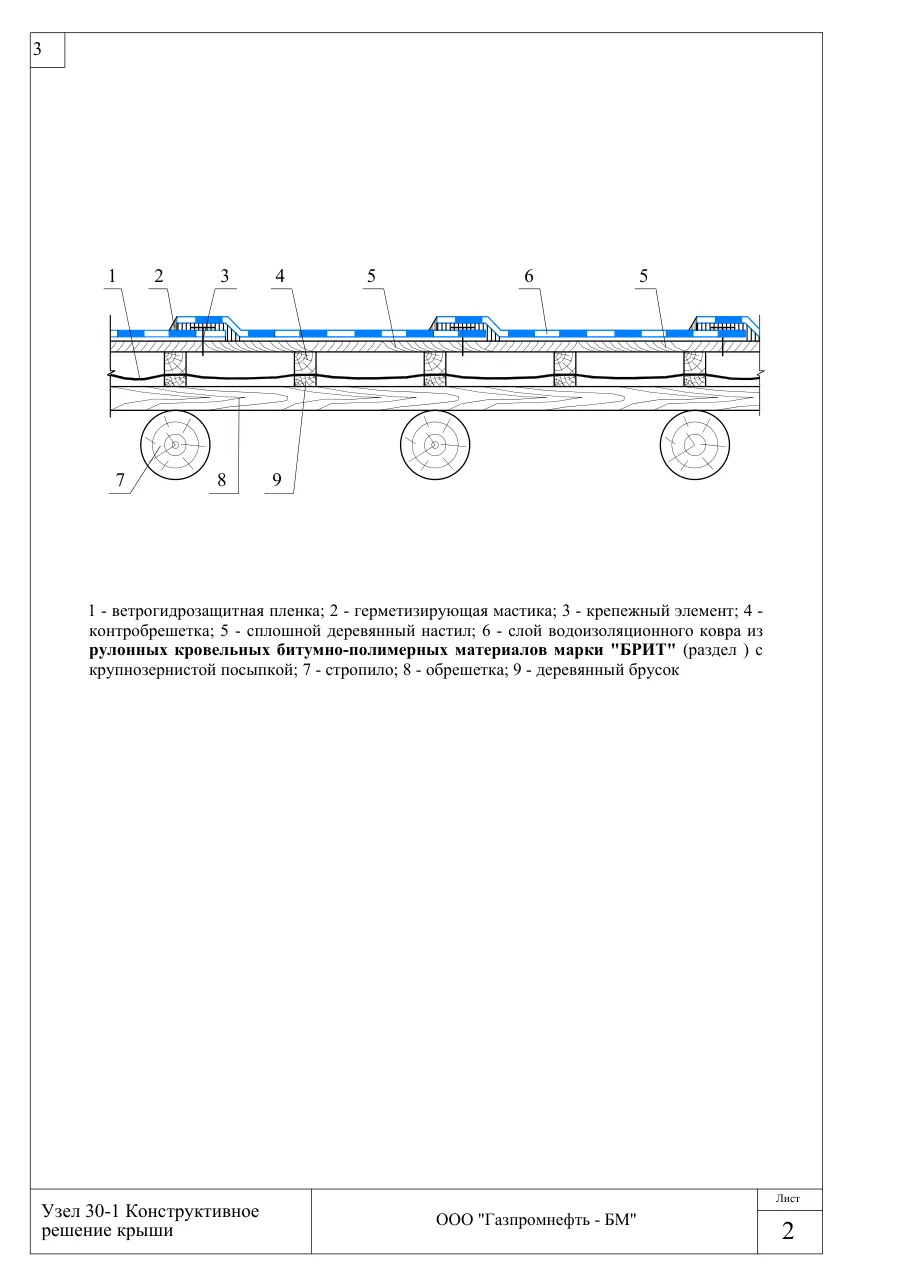

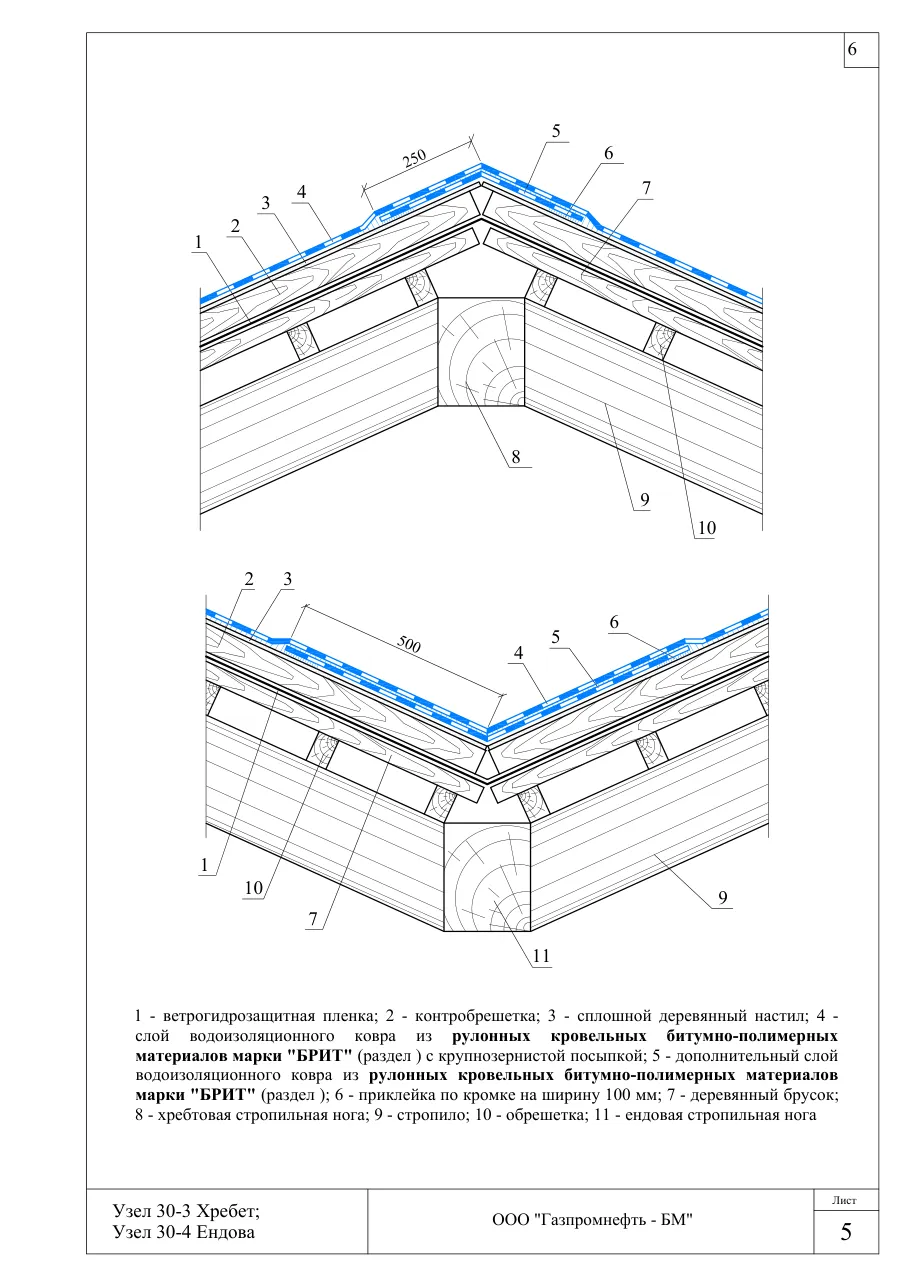

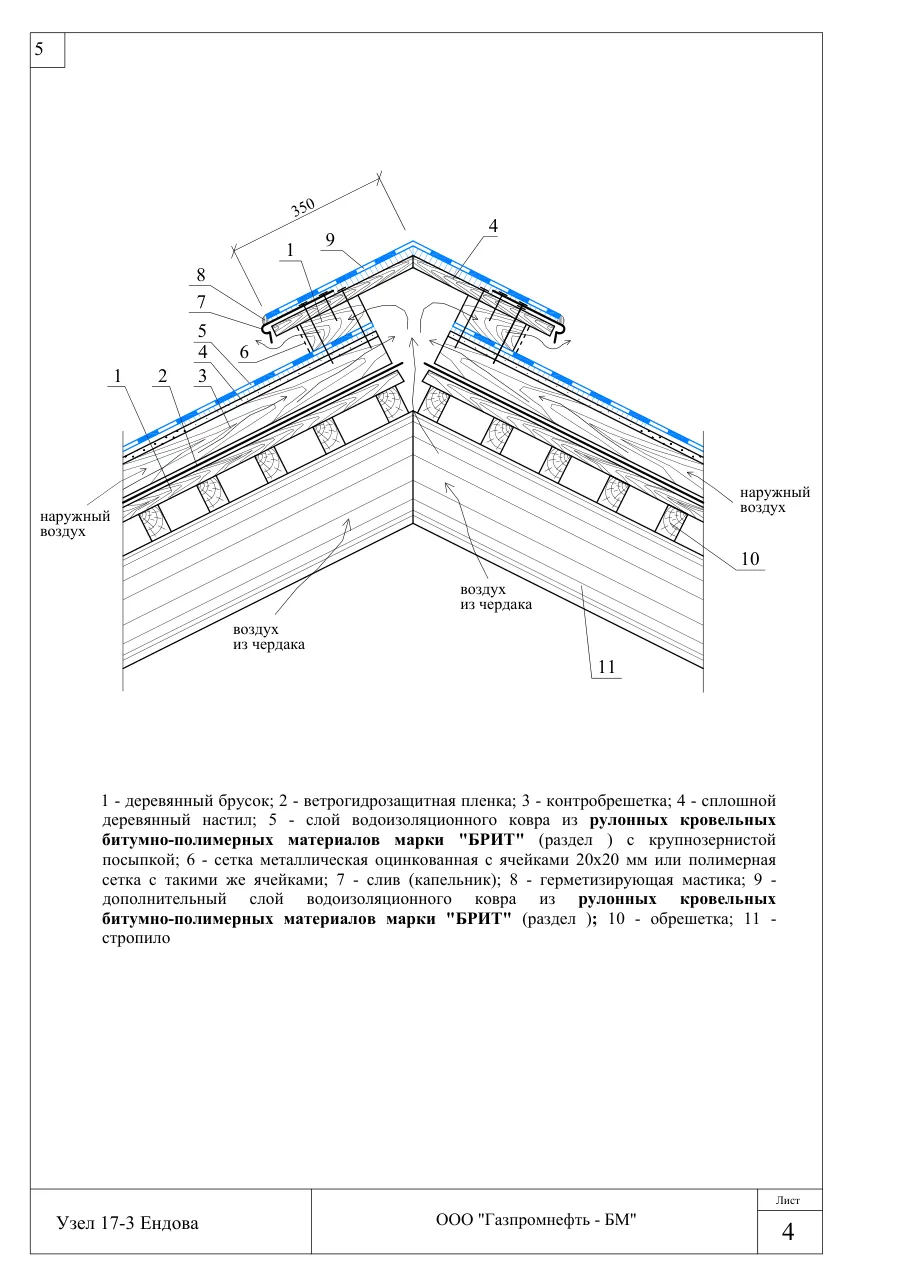

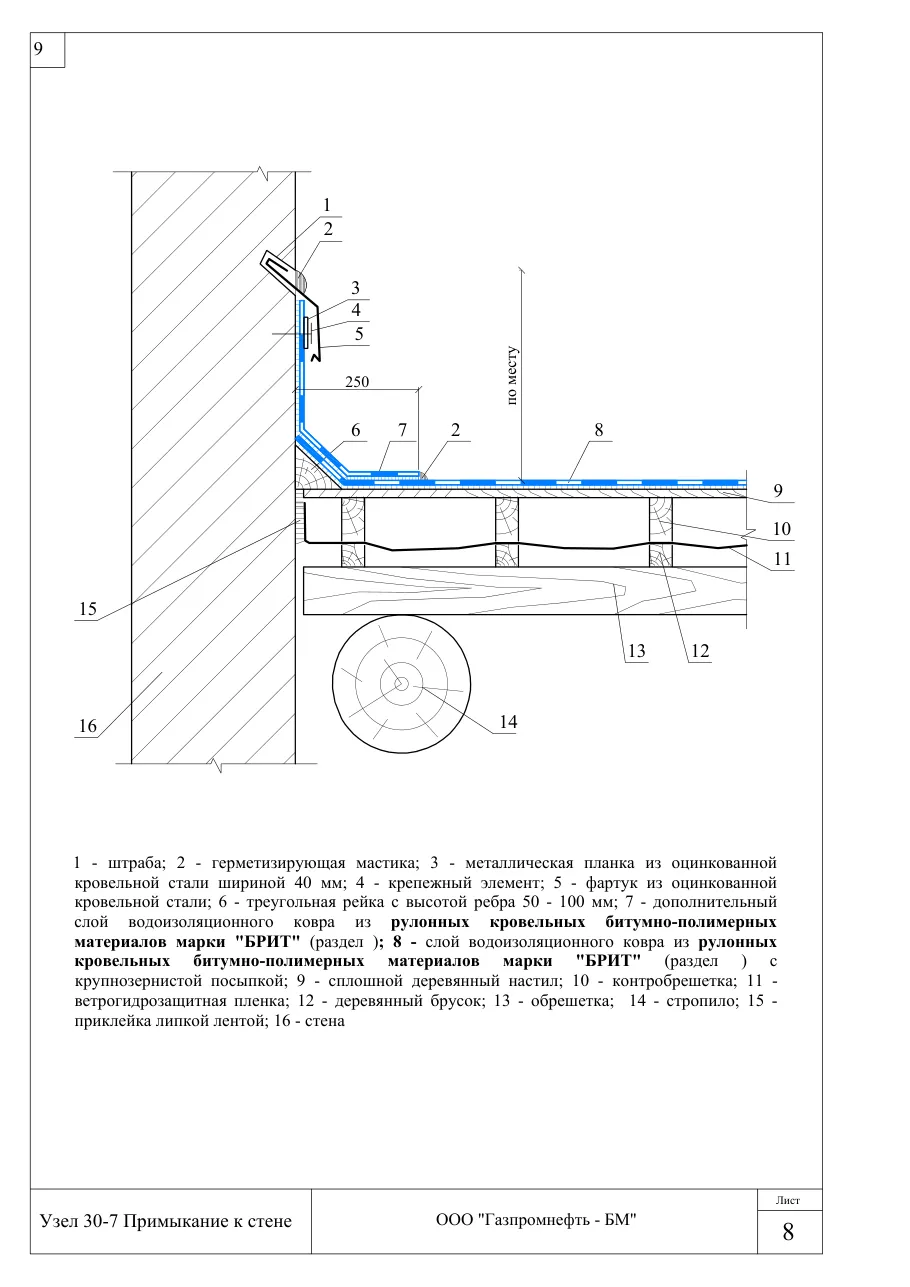

В чертежах разобраны конструктивное решение крыши, ендова, хребет, примыкание к трубе и примыкания к стене. Основной и дополнительный водоизоляционные слои выполняются из рулонных кровельных битумно-полимерных материалов «Брит»: подходящие позиции собраны в разделе рулонные наплавляемые материалы Брит. Для герметизации предусмотрены битумные мастики Брит.

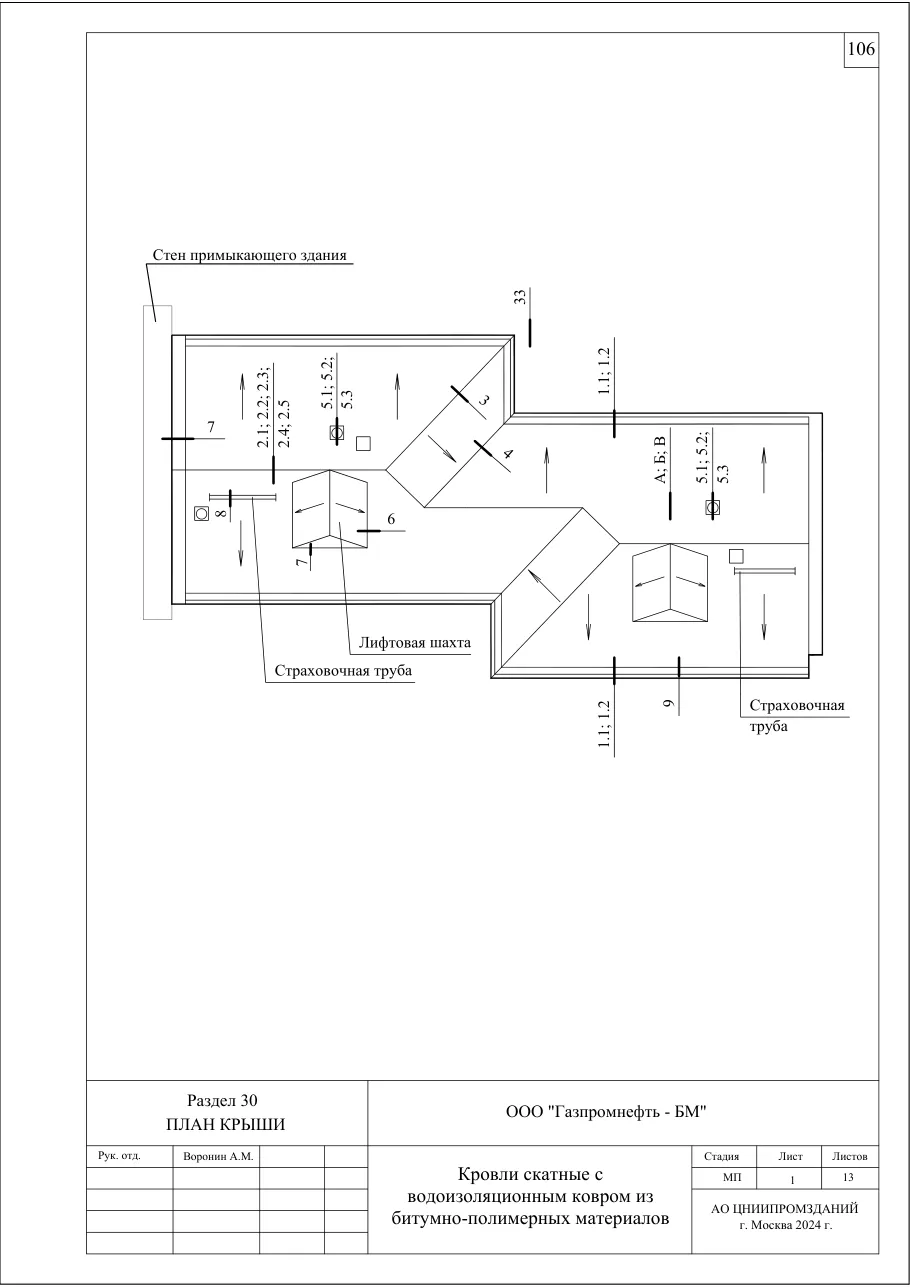

Раздел 30 альбома технических решений Брит: 8 листов — план, состав конструкции и узлы. Все разделы альбома.
Скачать узлы раздела 30: PDF для просмотра и печати, 1,5 МБ · DWG для AutoCAD, 0,8 МБ. Альбом технических решений «Брит».
Состав конструкции
- Герметизирующая мастика
- Т-образный костыль из полосы 40х4 мм с шагом 600 мм
- Свес (капельник)
- Дополнительный слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
- Слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит» с крупнозернистой посыпкой
- Сплошной деревянный настил
- Контробрешетка
- Ветрогидрозащитнная пленка
- Деревянный брусок
- Обрешетка
- Стропило
- Мауэрлат
- Слой гидроизоляционнного рулонного битумно-полимерного материала марки «Брит»
- Сетка металлическая оцинкованная с ячейками 20х20 мм или полимерная сетка с такими же ячейками
- Водосточный желоб
- Кобылка
