6. Неэксплуатируемая утеплённая кровля по железобетонному основанию (вариант 5) — узлы Брит
Здесь показана утеплённая кровля по сборному или монолитному железобетону с полимерными теплоизоляционными плитами и клиновидным уклонообразующим слоем из полимерного теплоизоляционного материала. По сборной стяжке из двух слоёв ХЦЛ устраивается двухслойный водоизоляционный ковёр Брит; верхний слой имеет крупнозернистую посыпку.
Калькулятор рулонной гидроизоляции кровли

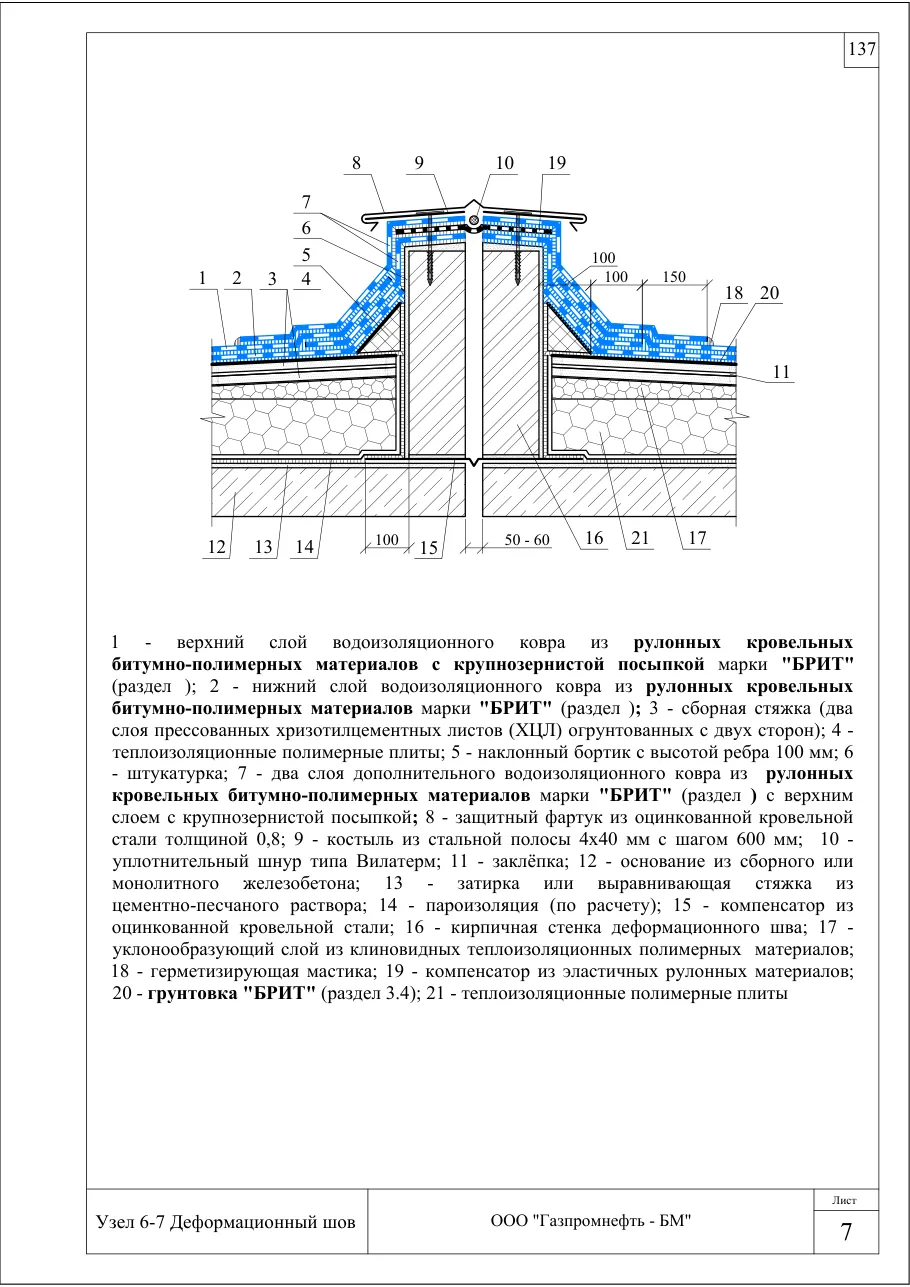

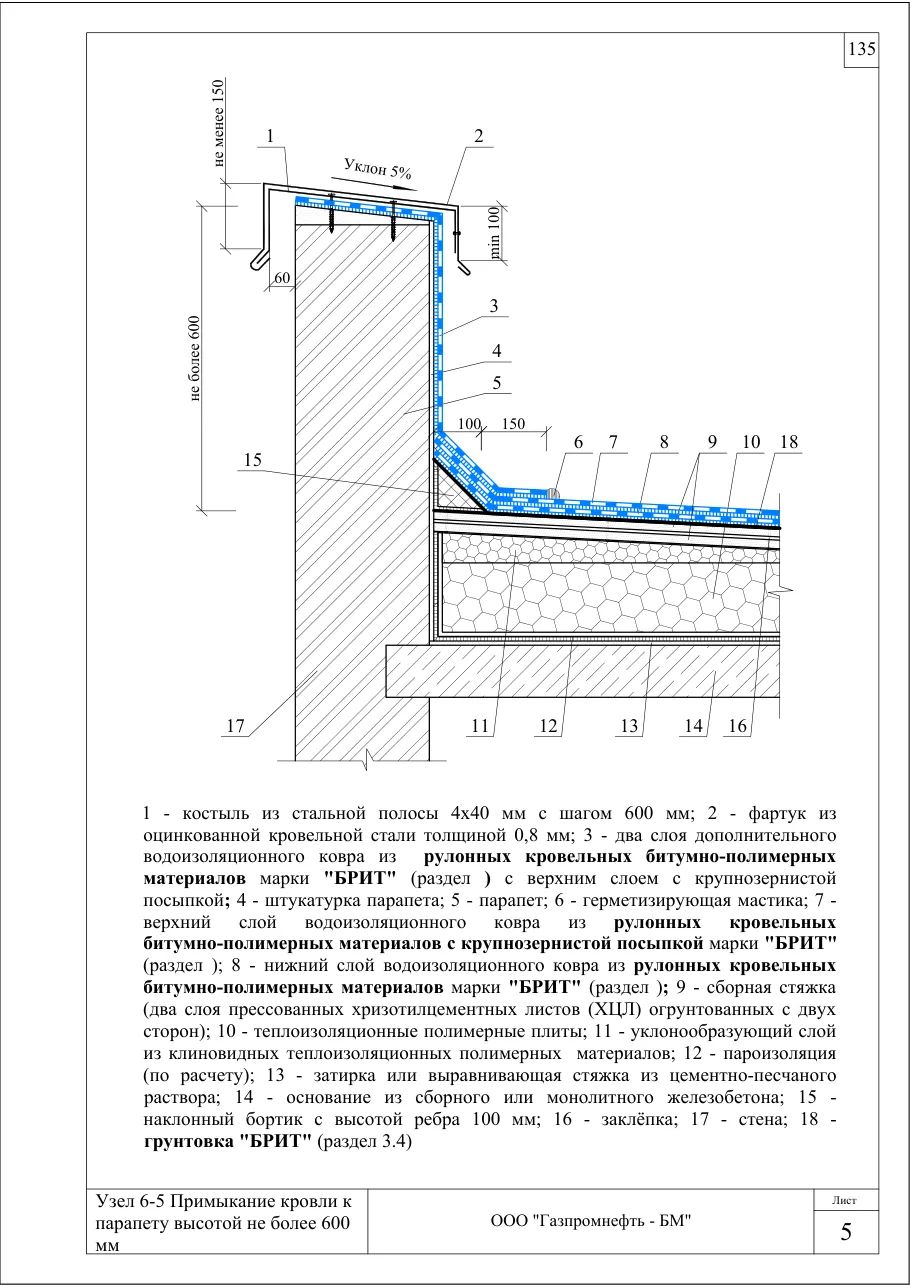

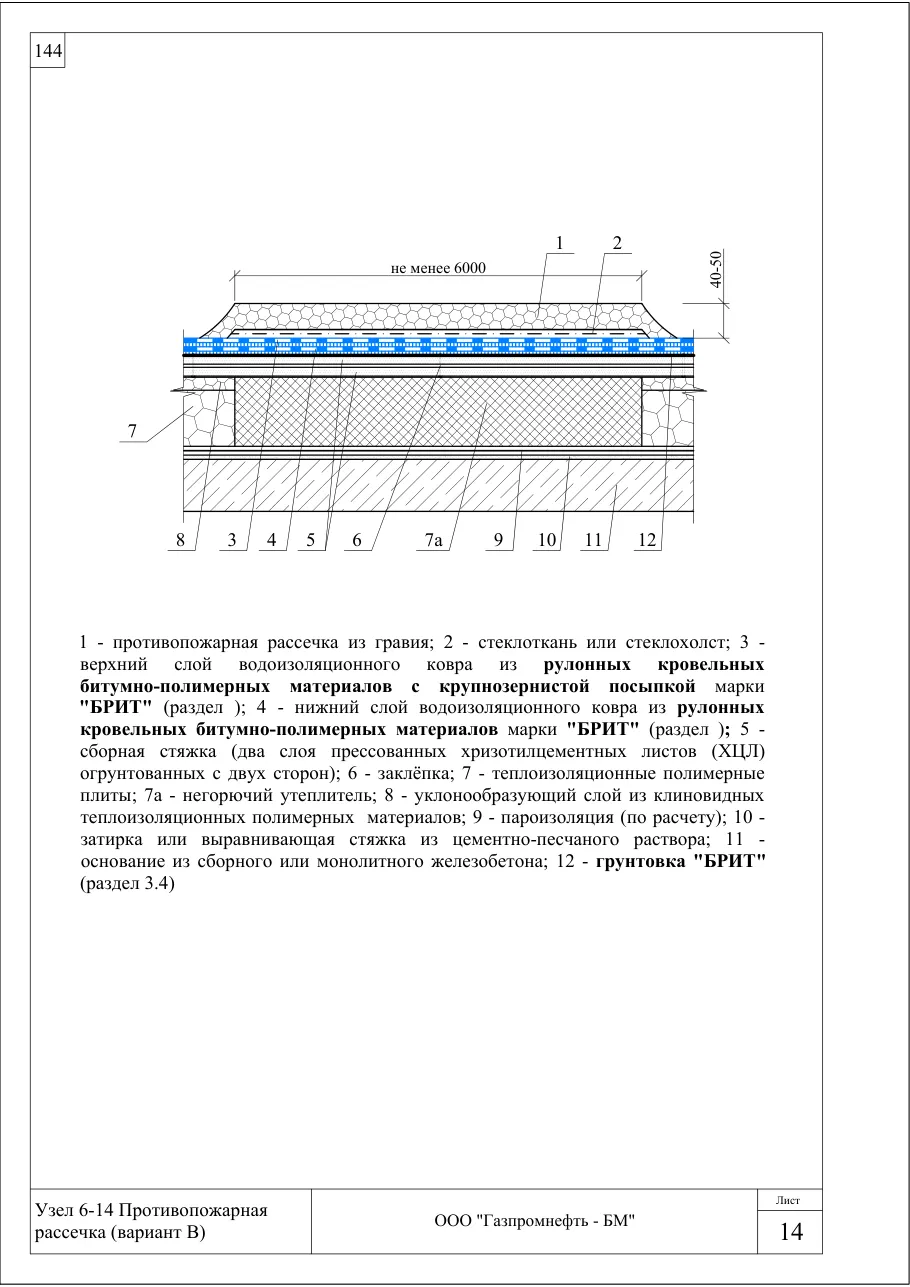

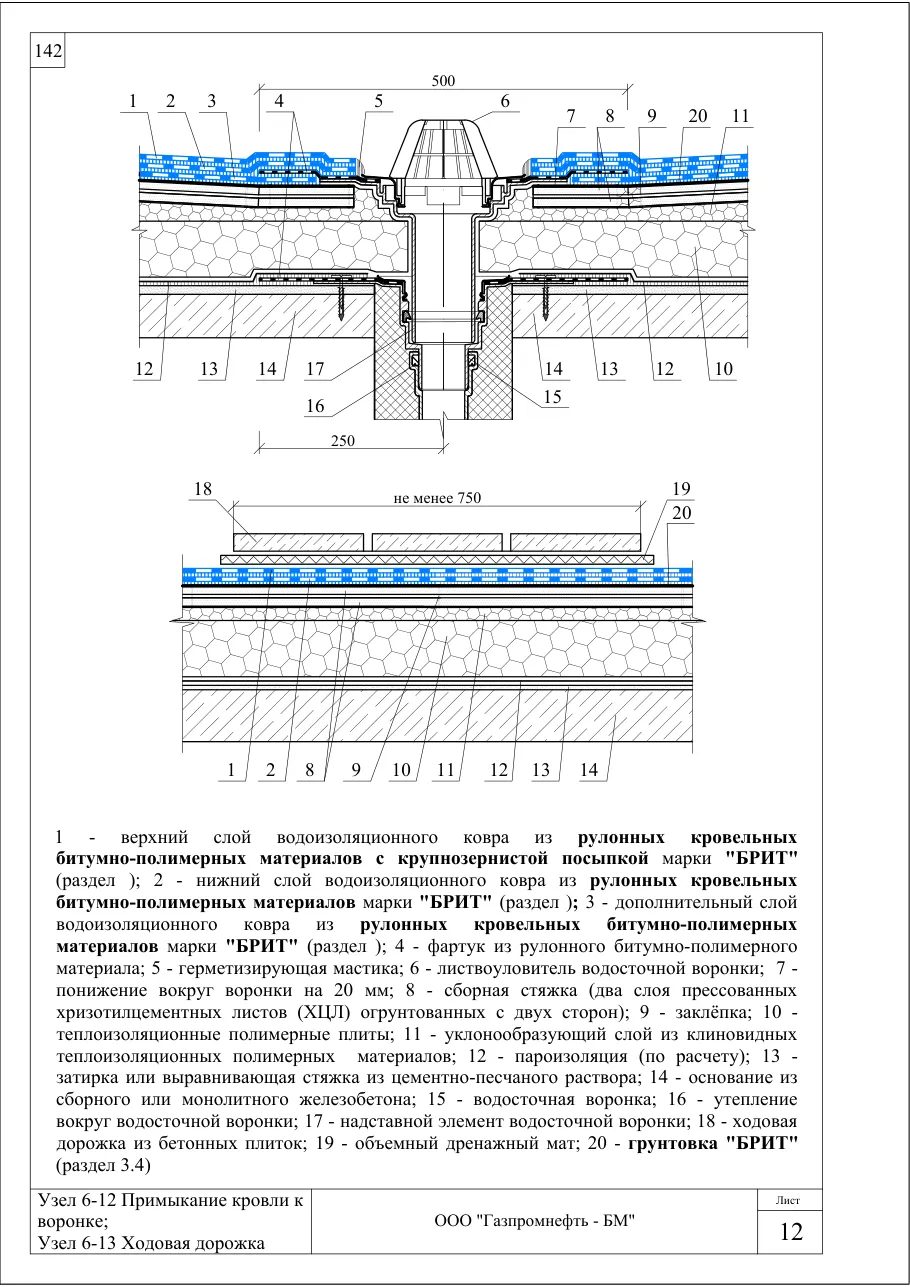

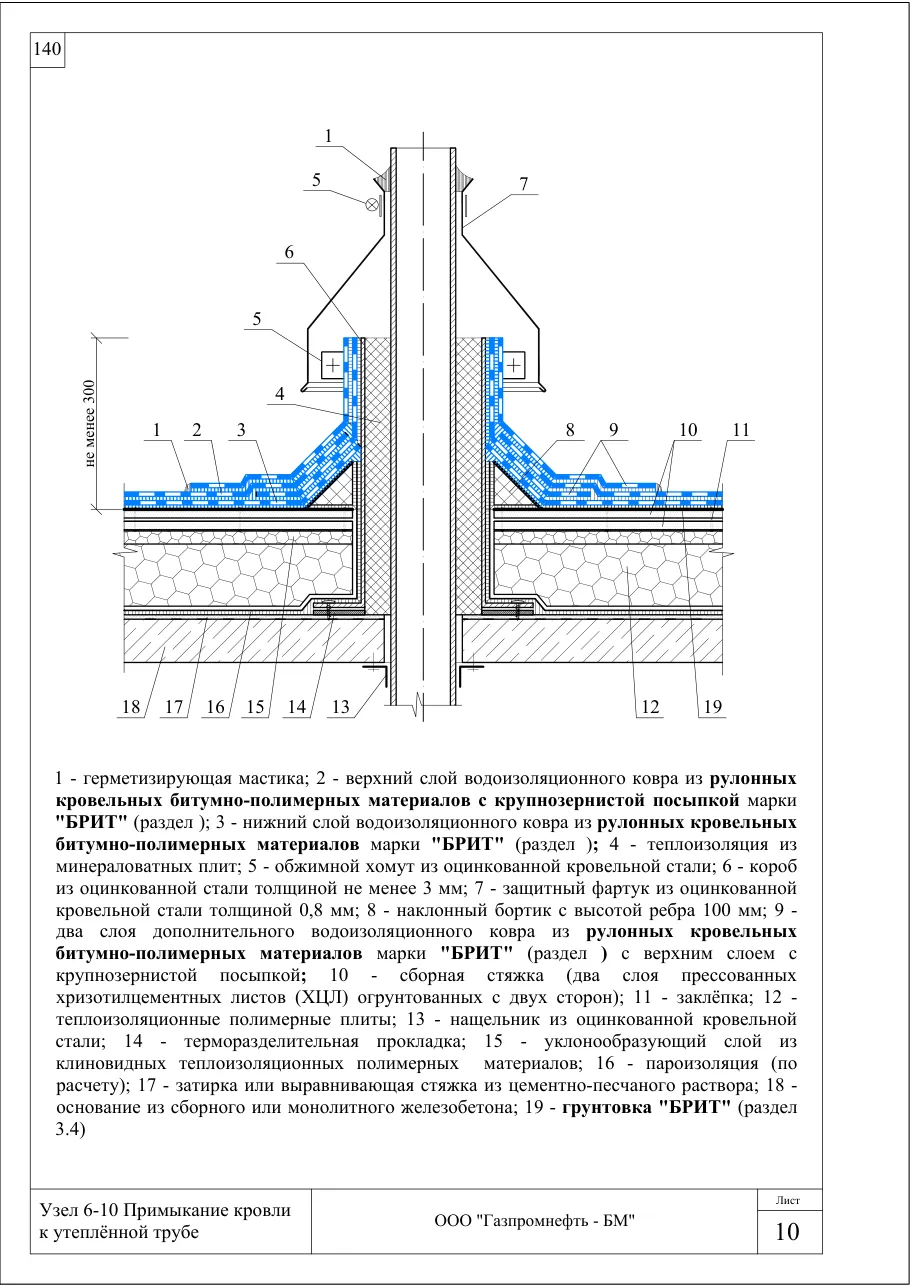

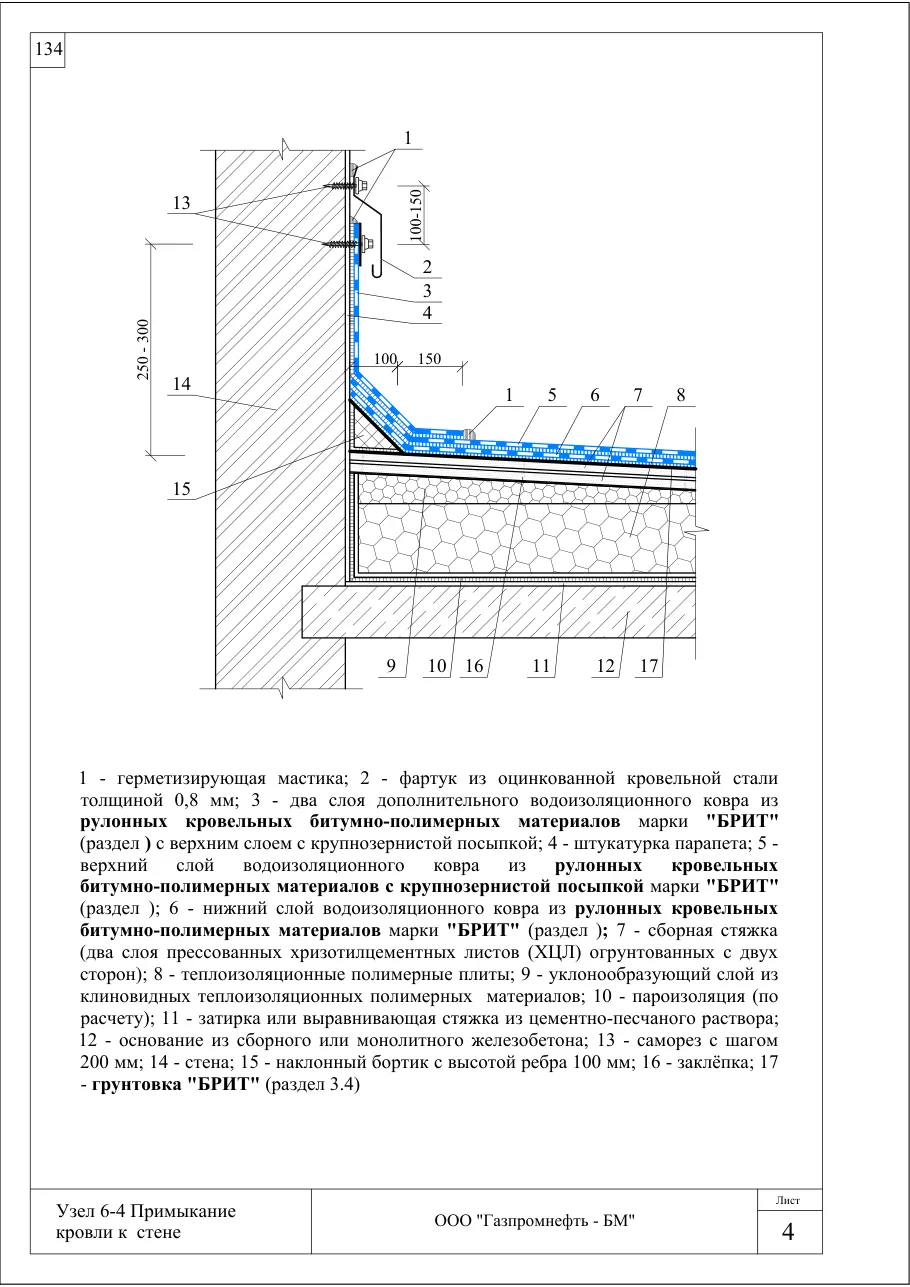

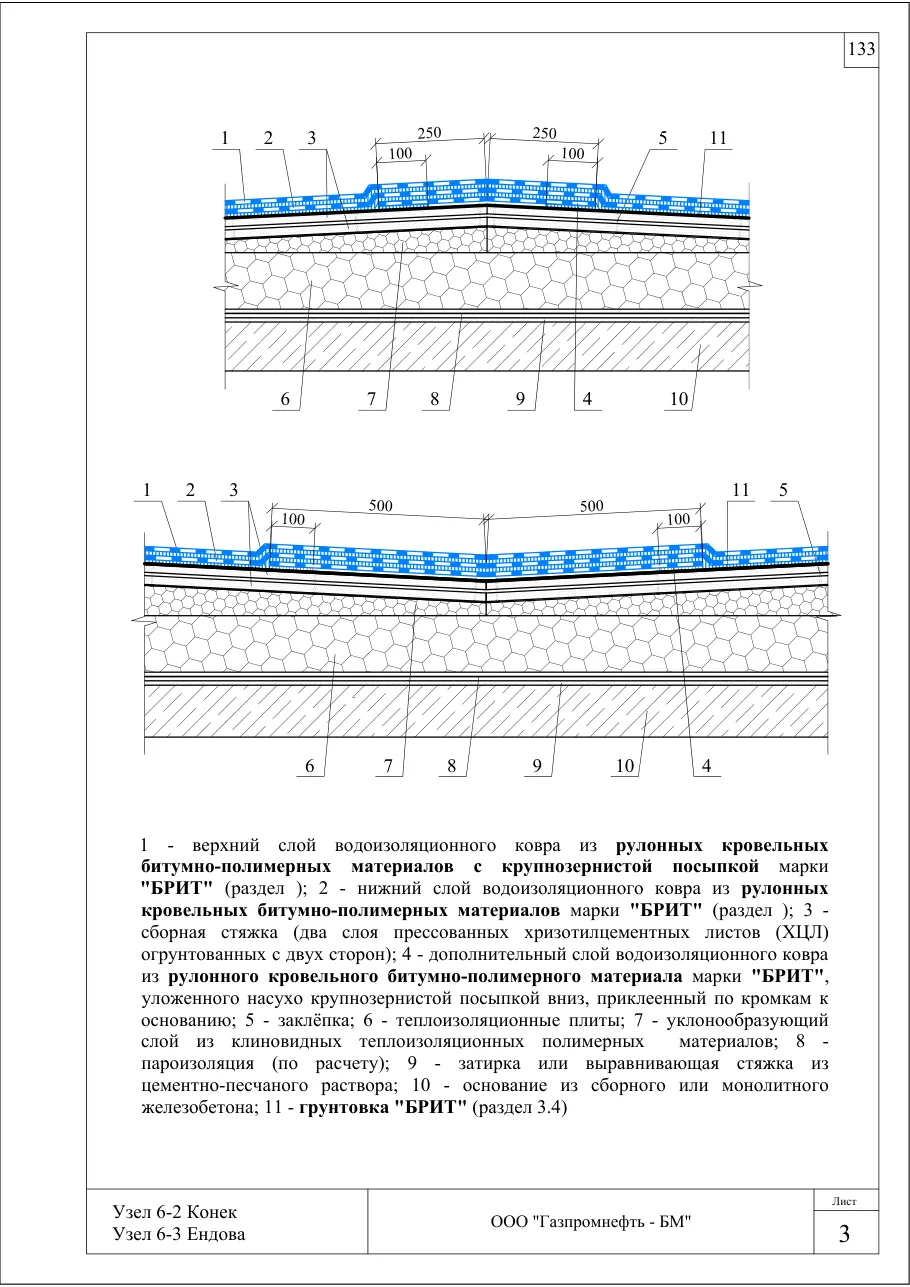

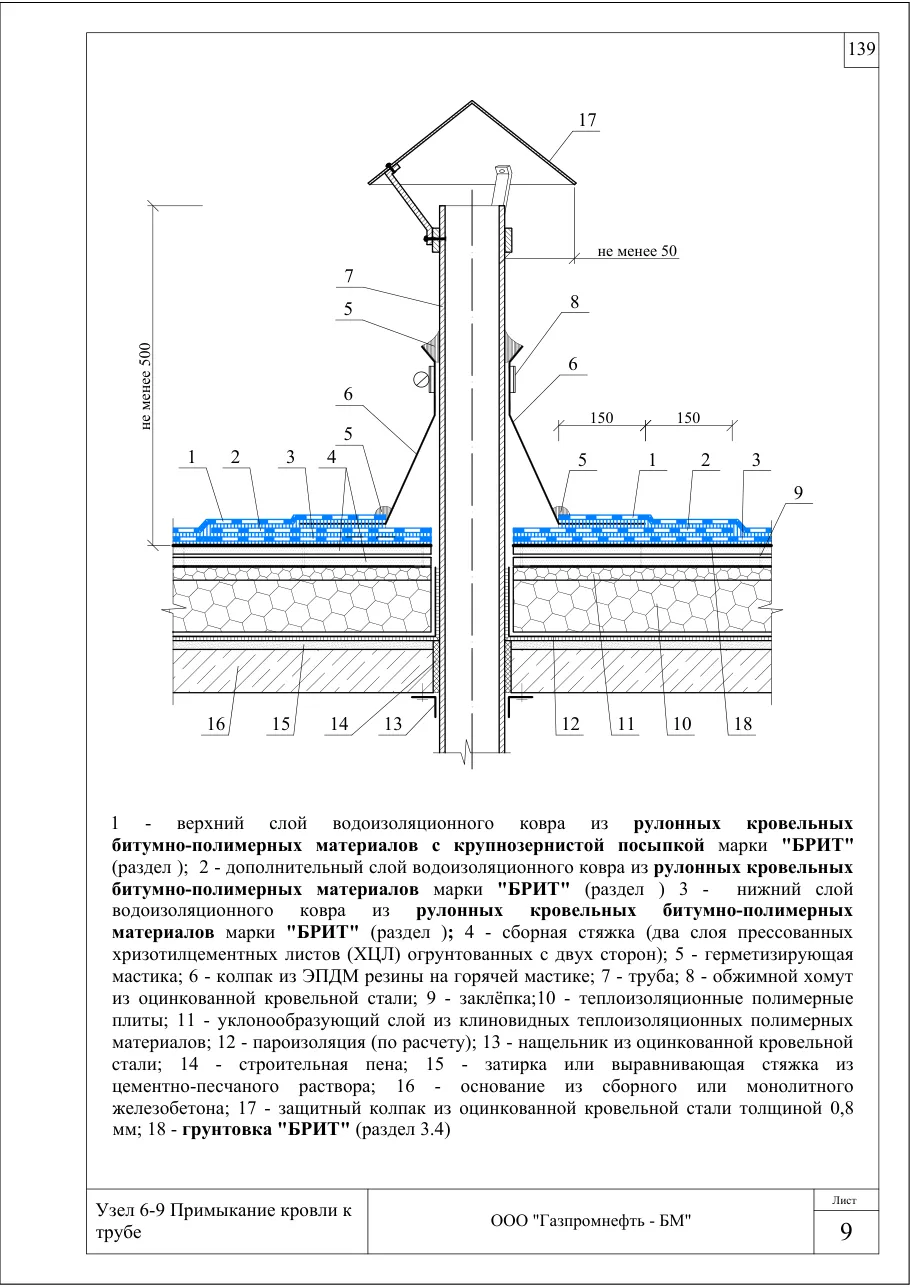

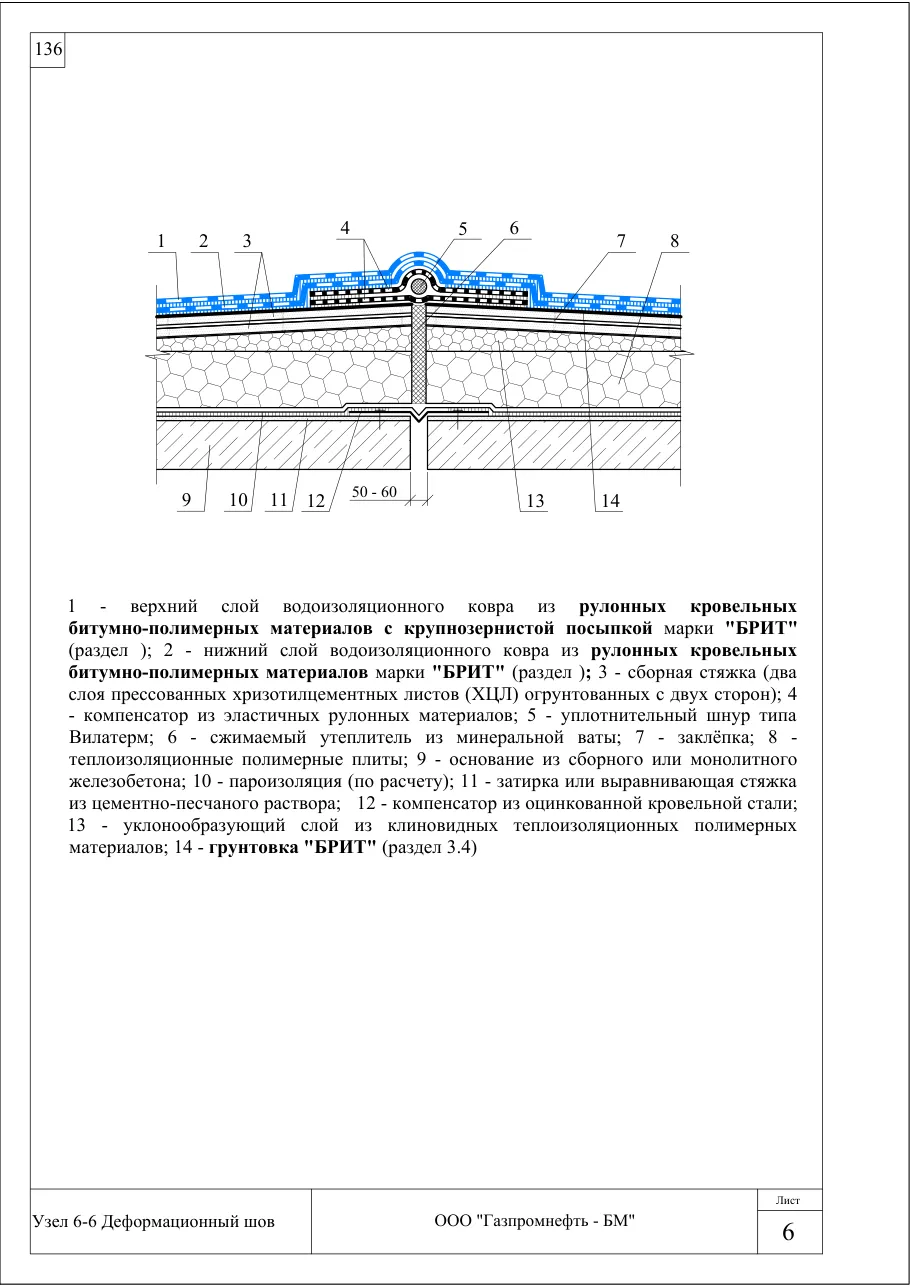

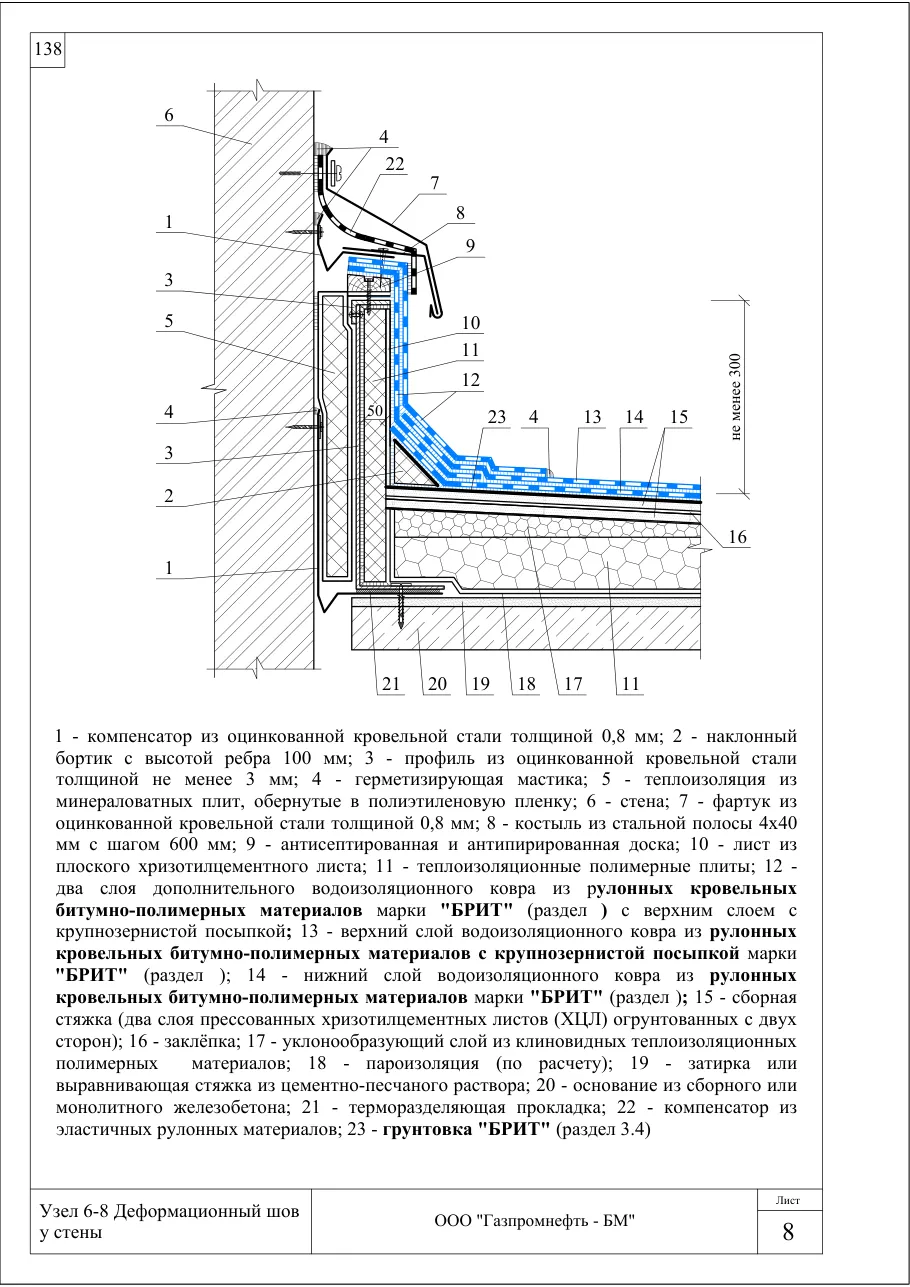

Среди узлов есть примыкания к стене и парапету, несколько решений деформационного шва, проходы обычной и утеплённой трубы, примыкание к пучку электрокабелей и воронке. Показаны ходовая дорожка и варианты противопожарной рассечки.
Материалы для верхнего и нижнего слоёв можно подобрать в разделе рулонных материалов Брит; для грунтования предусмотрены битумные праймеры Брит.

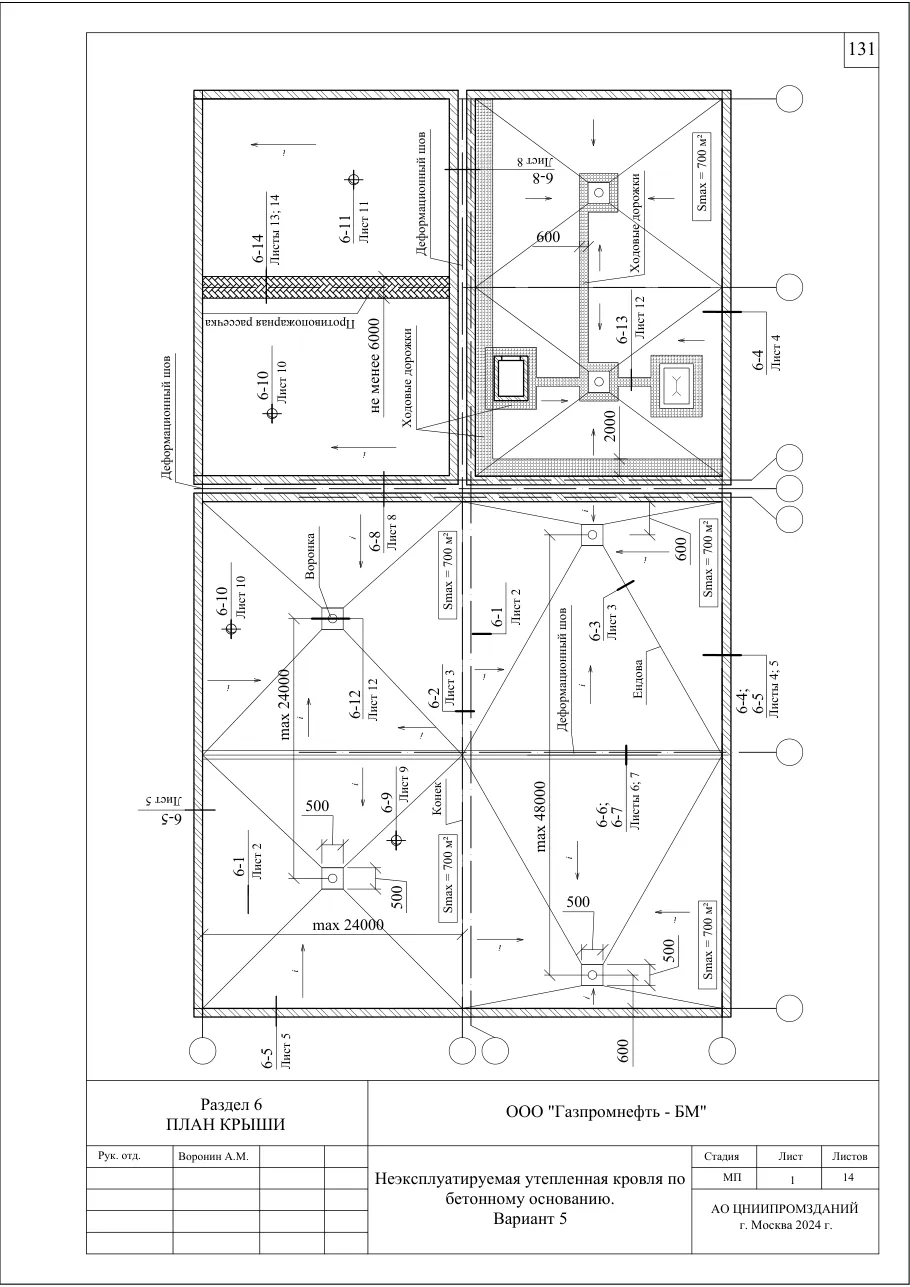

Раздел 6 альбома технических решений Брит: 14 листов — план, состав конструкции и узлы. Все разделы альбома.
Скачать узлы раздела 6: PDF для просмотра и печати, 3,3 МБ · DWG для AutoCAD, 0,5 МБ. Альбом технических решений «Брит».

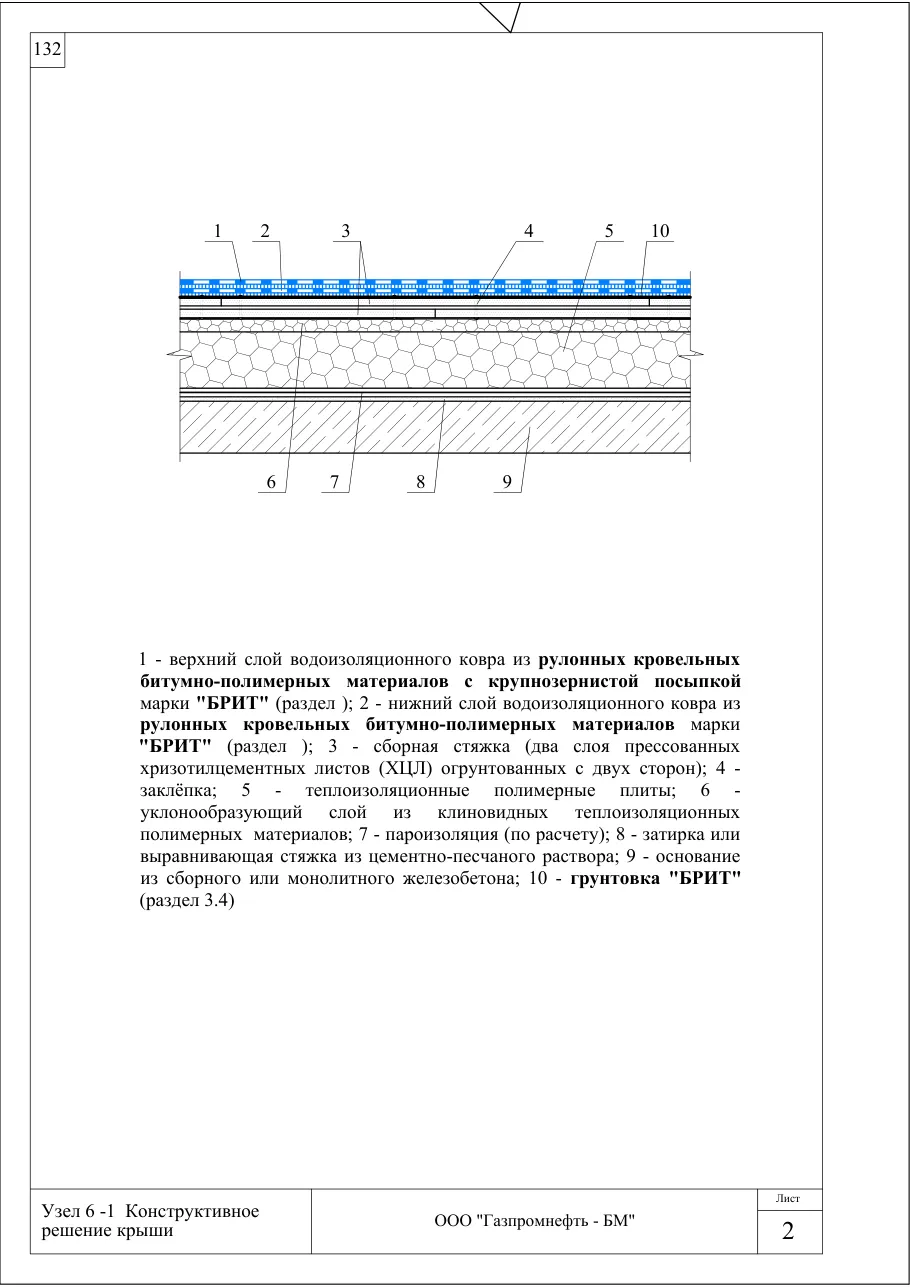

Состав конструкции
- Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой марки «Брит»
- Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
- Сборная стяжка (два слоя прессованных хризотилцементных листов (ХЦЛ) огрунтованных с двух сторон)
- Заклёпка
- Теплоизоляционные полимерные плиты
- Уклонообразующий слой из клиновидных теплоизоляционных полимерных материалов
- Пароизоляция (по расчету)
- Затирка или выравнивающая стяжка из цементно-песчаного раствора
- Основание из сборного или монолитного железобетона
- Грунтовка «Брит»
