7. Неэксплуатируемая утеплённая кровля по железобетонному основанию (вариант 6) — узлы Брит

Этот вариант кровли по железобетонному основанию выполнен с минераловатной теплоизоляцией и уклонообразующим слоем из керамзитобетона. Над ними расположена сборная стяжка из двух слоёв прессованных ХЦЛ, огрунтованных с двух сторон, затем нижний и верхний слои рулонного водоизоляционного ковра Брит с крупнозернистой посыпкой сверху.

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны
м²
2Какая серия?низ и верх подбираются сами
Нужно 3 + 3 рулона, 1 ведро праймера
Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

Раздел охватывает примыкания к стене и парапету, деформационные швы, проходы трубы и утеплённой трубы, пучок электрокабелей, примыкание к воронке и ходовую дорожку. В составе узлов есть и варианты противопожарных рассечек.

Для водоизоляционного ковра предусмотрены рулонные материалы Брит, для подготовки основания и ХЦЛ — битумные праймеры Брит.

Раздел 7 альбома технических решений Брит: 14 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 7: PDF для просмотра и печати, 3,3 МБ · DWG для AutoCAD, 0,5 МБ. Альбом технических решений «Брит».

Состав конструкции

  1. Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой марки «Брит»
  2. Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
  3. Сборная стяжка (два слоя прессованных хризотилцементных листов (ХЦЛ) огрунтованных с двух сторон)
  4. Шляпный профиль из стального оцинкованного листа
  5. Втулка с дюбелем
  6. Заклёпка
  7. Теплоизоляционные минераловатные плиты
  8. Уклонообразующий слой из керамзитобетона
  9. Пароизоляция (по расчету)
  10. Затирка или выравнивающая стяжка из цементно-песчаного раствора
  11. Основание из сборного или монолитного железобетона
  12. Грунтовка «Брит»
План крыши — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 2 — План крыши
Узел 7-1: конструктивное решение крыши — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 3 — Узел 7-1 Конструктивное решение крыши
Узлы 7-2 и 7-3: конек; ендова — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 4 — Узел 7-2 Конек; Узел 7-3 Ендова

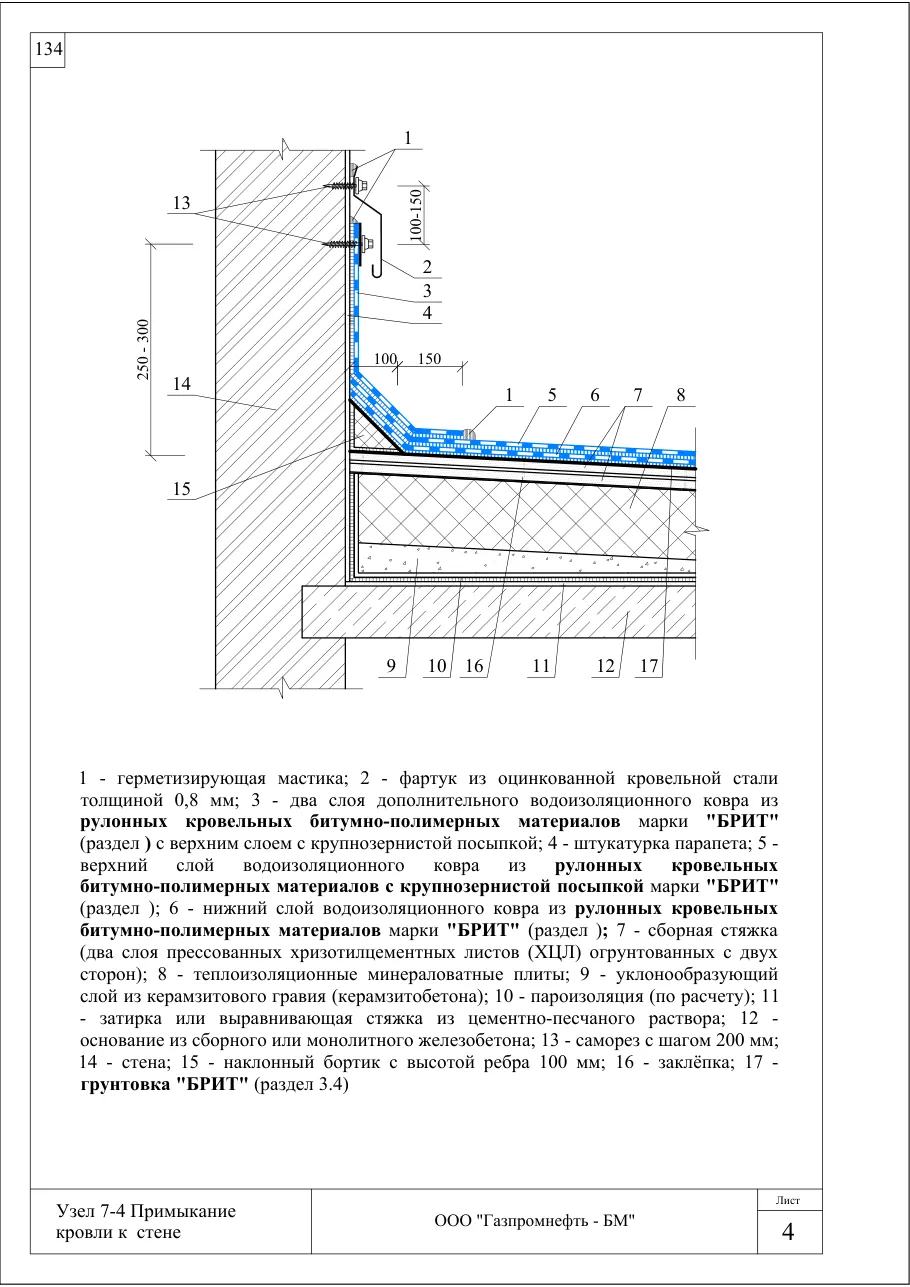

Узел 7-4: примыкание кровли к стене — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 5 — Узел 7-4 Примыкание кровли к стене

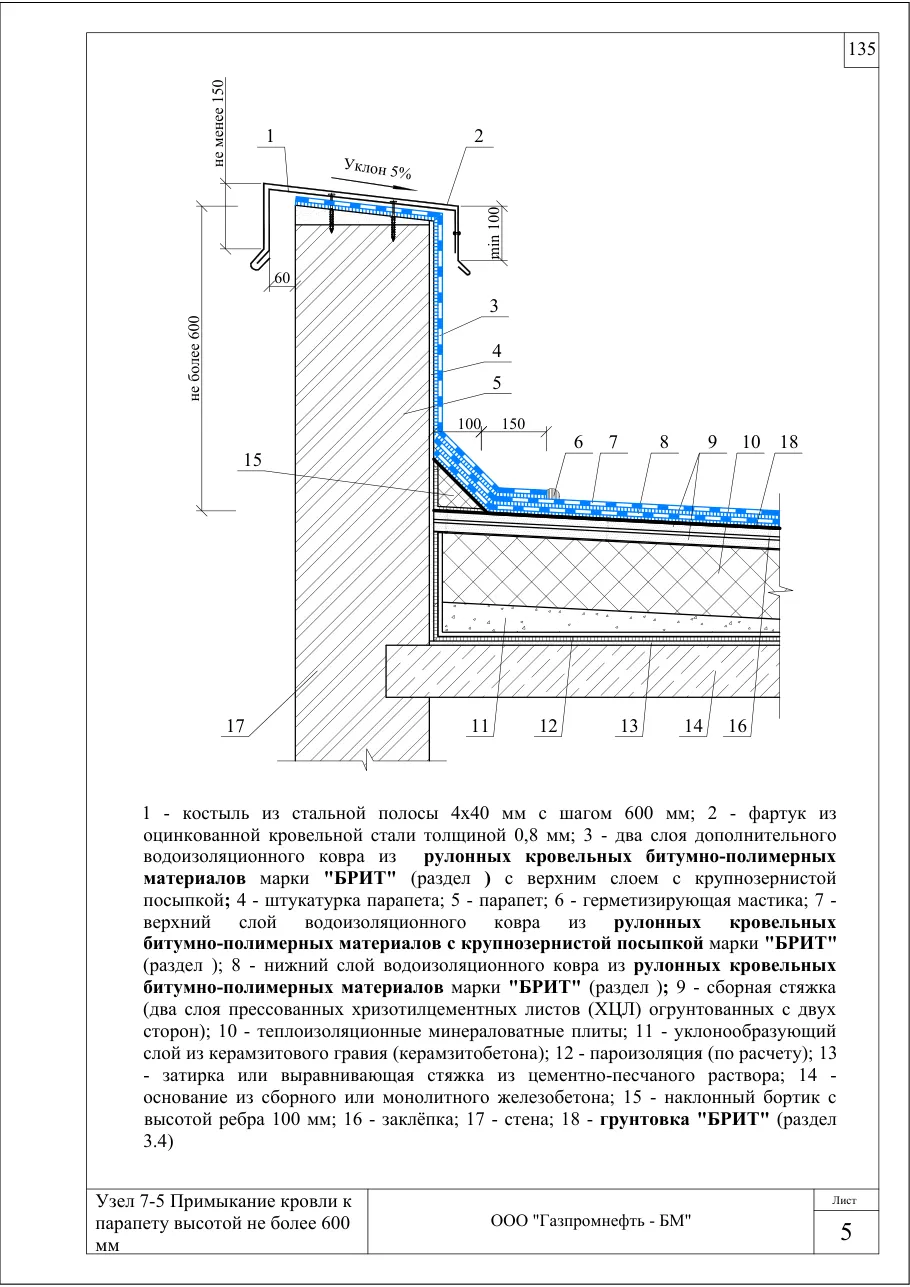

Узел 7-5: примыкание кровли к парапету высотой не более 600 мм — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 6 — Узел 7-5 Примыкание кровли к парапету высотой не более 600 мм

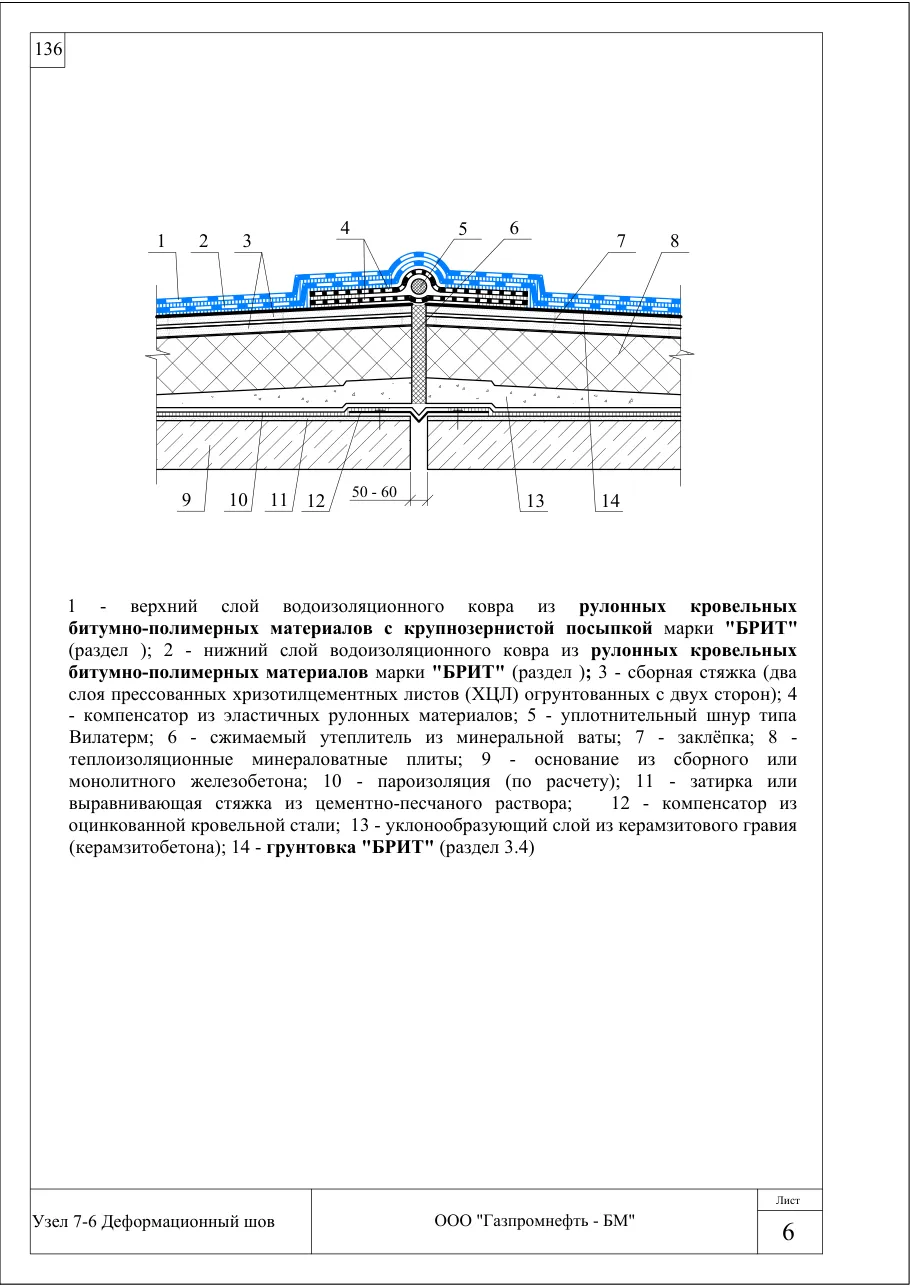

Узел 7-6: деформационный шов — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 7 — Узел 7-6 Деформационный шов

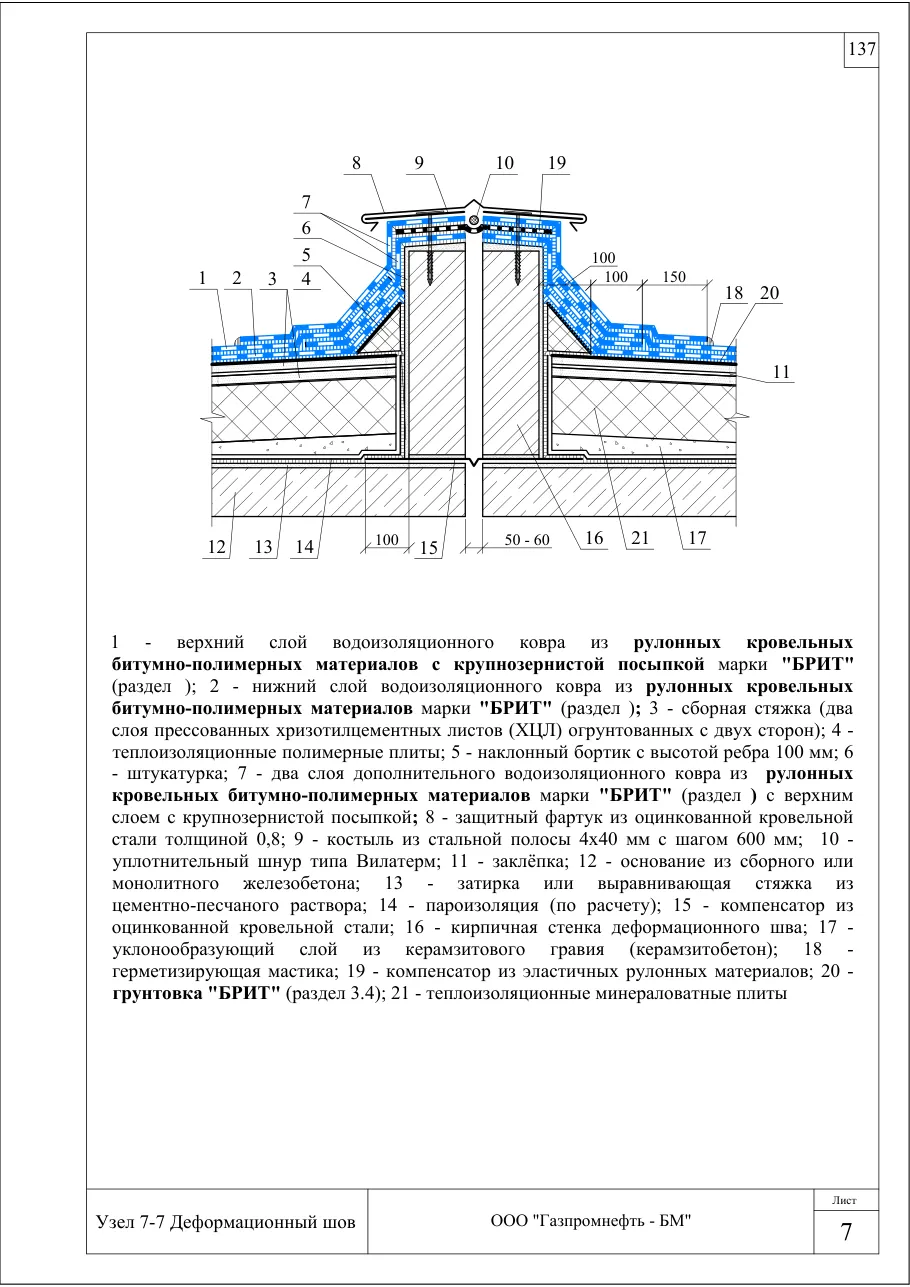

Узел 7-7: деформационный шов — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 8 — Узел 7-7 Деформационный шов

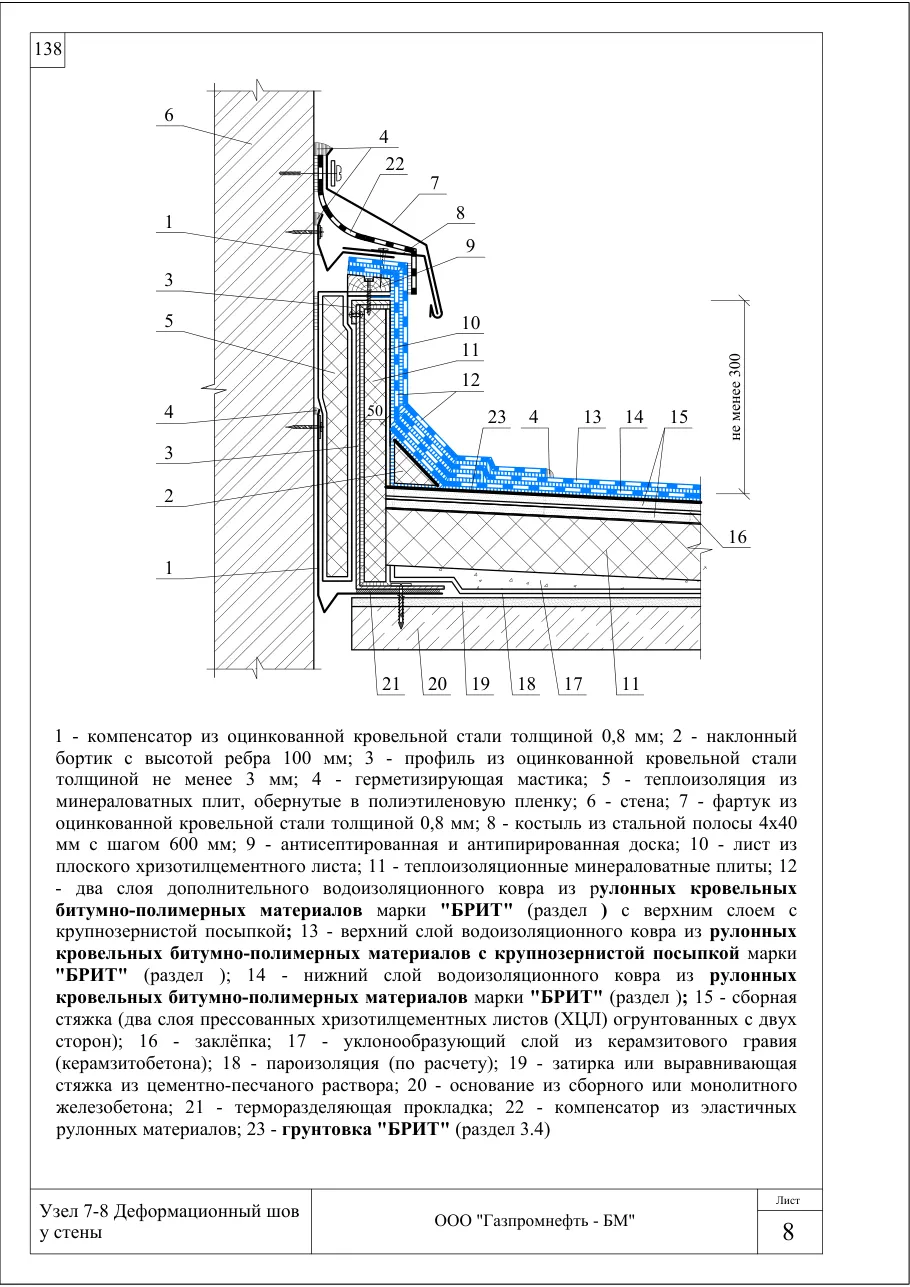

Узел 7-8: деформационный шов у стены — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 9 — Узел 7-8 Деформационный шов у стены

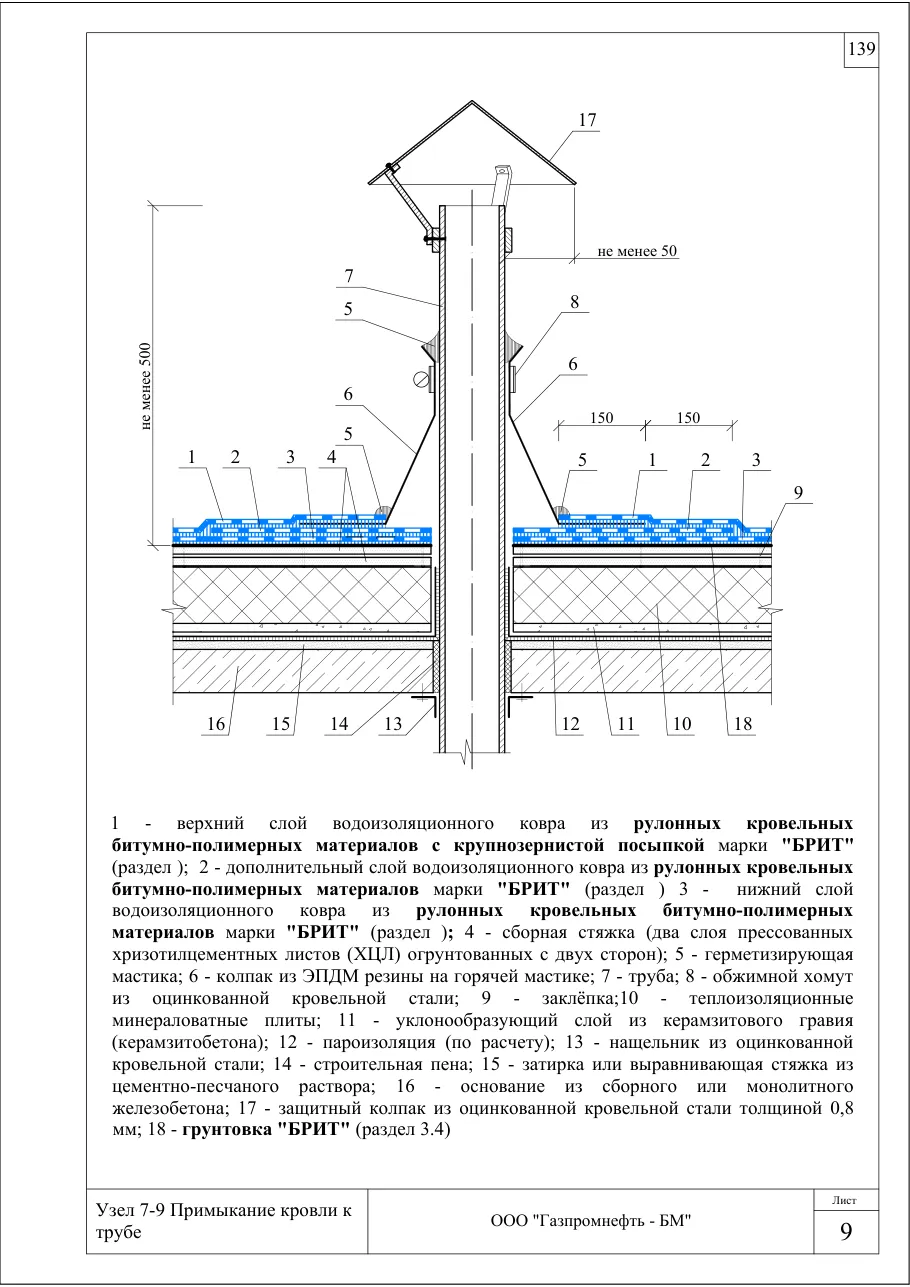

Узел 7-9: примыкание кровли к трубе — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 10 — Узел 7-9 Примыкание кровли к трубе
Узел 7-10: примыкание кровли к утеплённой трубе — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 11 — Узел 7-10 Примыкание кровли к утеплённой трубе
Узел 7-11: примыкание кровли к пучку электрокабелей — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 12 — Узел 7-11 Примыкание кровли к пучку электрокабелей

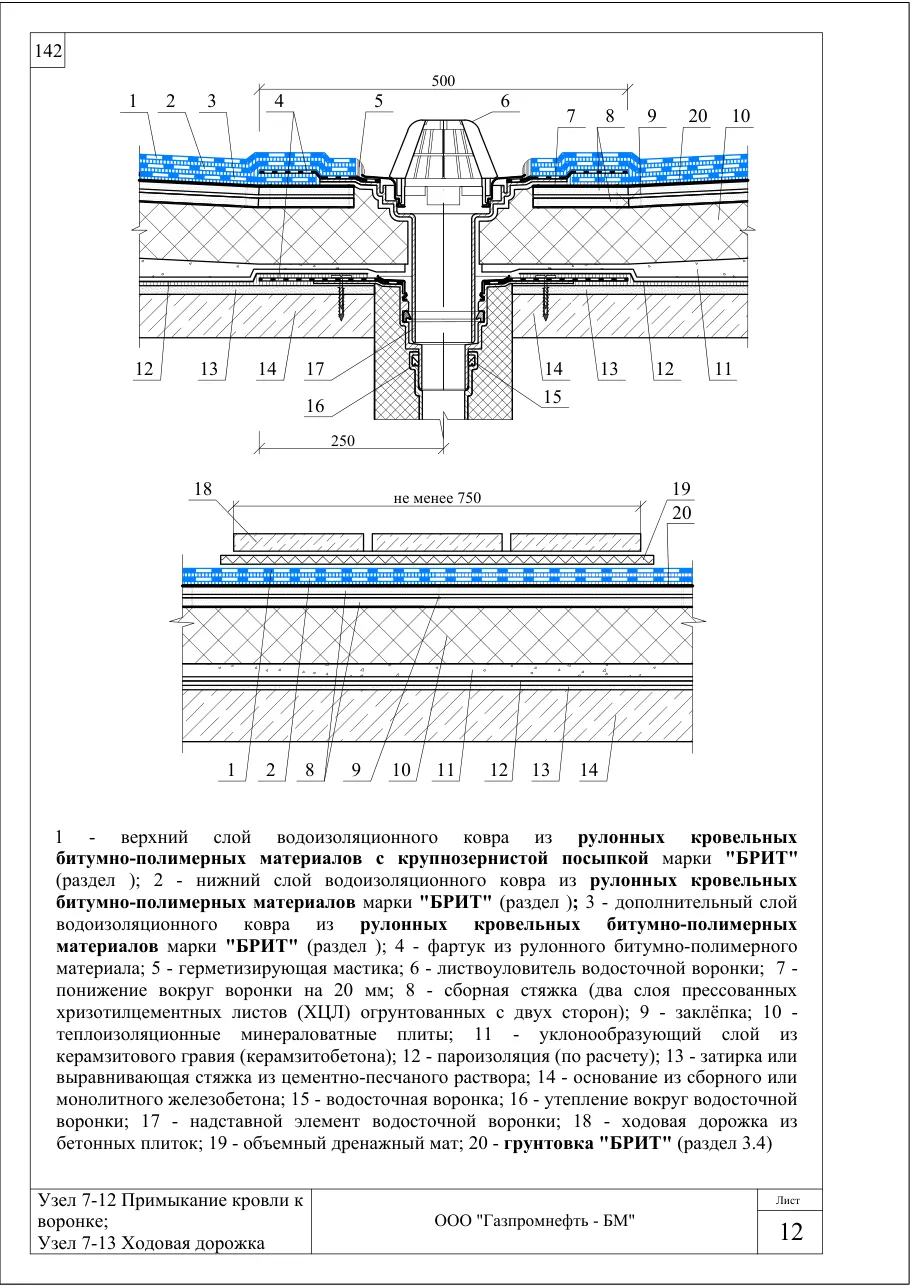

Узлы 7-12 и 7-13: примыкание кровли к воронке; ходовая дорожка — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 13 — Узел 7-12 Примыкание кровли к воронке; Узел 7-13 Ходовая дорожка

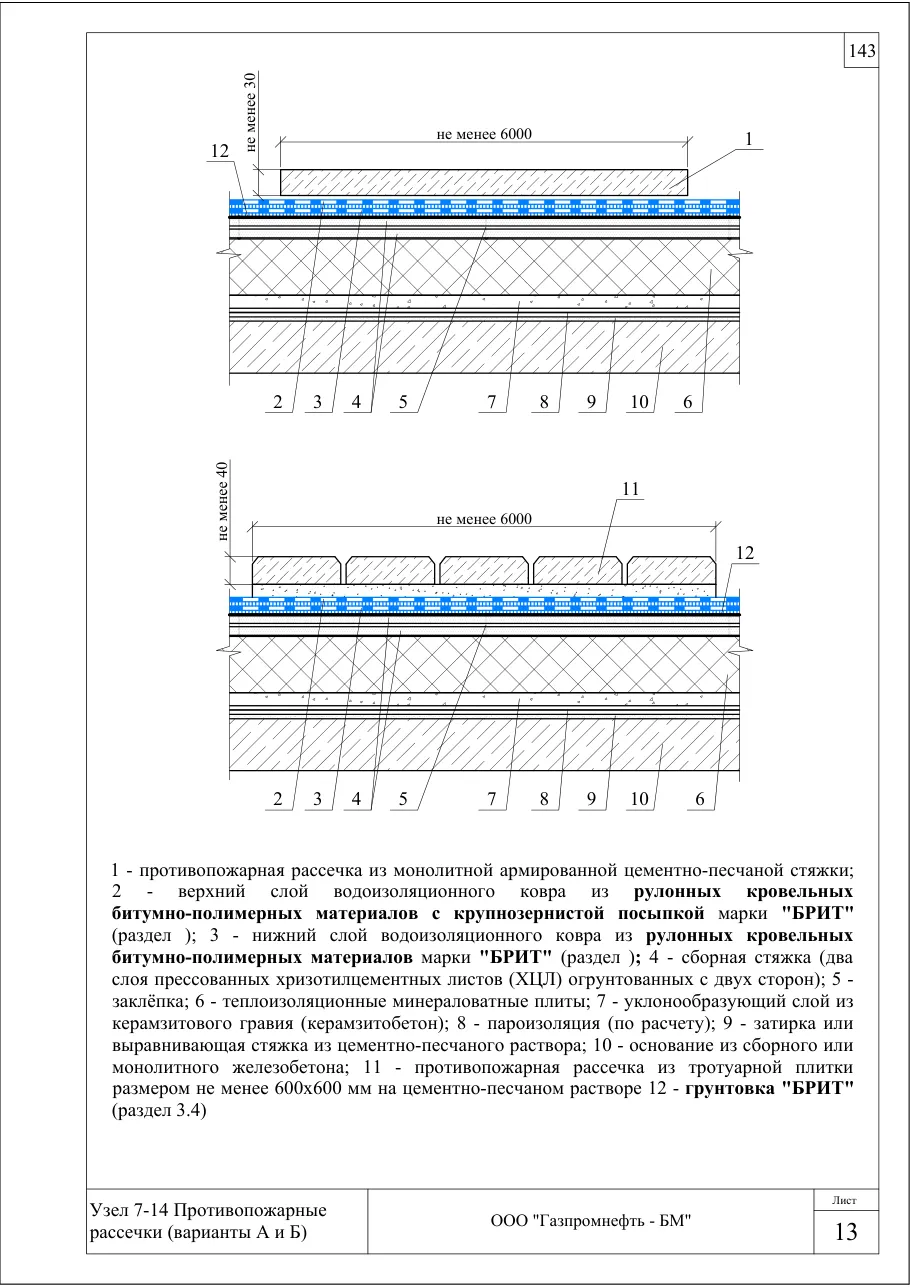

Узел 7-14: противопожарные рассечки (варианты А и Б) — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 14 — Узел 7-14 Противопожарные рассечки (варианты А и Б)
Узел 7-14: противопожарная рассечка (вариант В) — кровля по ж/б, минвата, керамзитобетон, ХЦЛ, узлы Брит
Лист 15 — Узел 7-14 Противопожарная рассечка (вариант В)
