9. Неэксплуатируемая неутеплённая кровля по основанию из профнастила со сборной стяжкой (вариант 1) — узлы Брит

Раздел описывает неутеплённую кровлю по несущему профнастилу со сборной стяжкой из двух слоёв плоских ХЦЛ. Основной водоизоляционный ковёр состоит из верхнего и нижнего рулонных слоёв Брит; предусмотрен и дополнительный слой с крупнозернистой посыпкой, уложенный насухо посыпкой вниз и приклеенный по кромкам к основанию.

Калькулятор рулонной гидроизоляции кровли

1Какая площадь кровли?ниже останутся подходящие рулоны

м²

2Какая серия?низ и верх подбираются сами

Нужно 3 + 3 рулона, 1 ведро праймера

Бизнес: ЭПП низ, ЭКП верх · подробный расчёт →

В узлах показаны примыкания к стене и парапету, деформационный шов, ходовая дорожка, примыкания к трубе и воронке, а также раскладка профнастила и поддона для водосточной воронки. Отдельно даны варианты противопожарных рассечек.

Для основного и дополнительного ковра подходят рулонные материалы Брит, для подготовки основания предусмотрены битумные праймеры Брит.

Раздел 9 альбома технических решений Брит: 10 листов — план, состав конструкции и узлы. Все разделы альбома.

Скачать узлы раздела 9: PDF для просмотра и печати, 2,1 МБ · DWG для AutoCAD, 0,4 МБ. Альбом технических решений «Брит».

Состав конструкции

Верхний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов с крупнозернистой посыпкой марки «Брит»
Нижний слой водоизоляционного ковра из рулонных кровельных битумно-полимерных материалов марки «Брит»
Сборная стяжка - два слоя плоских хризотилцементных листов (ХЦЛ)
Шляпный профиль из стального оцинкованного листа
Несущий профнастил
Заклёпка
Нащельник из оцинкованной кровельной стали
Крепежный элемент
Грунтовка «Брит»

План крыши — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 2 — План крыши

Узел 9-1: конструктивное решение крыши — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 3 — Узел 9-1 Конструктивное решение крыши

Узлы 9-2 и 9-3: конек; ендова — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 4 — Узел 9-2 Конек; Узел 9-3 Ендова

Узел 9-4: примыкание крыши к стене — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 5 — Узел 9-4 Примыкание крыши к стене

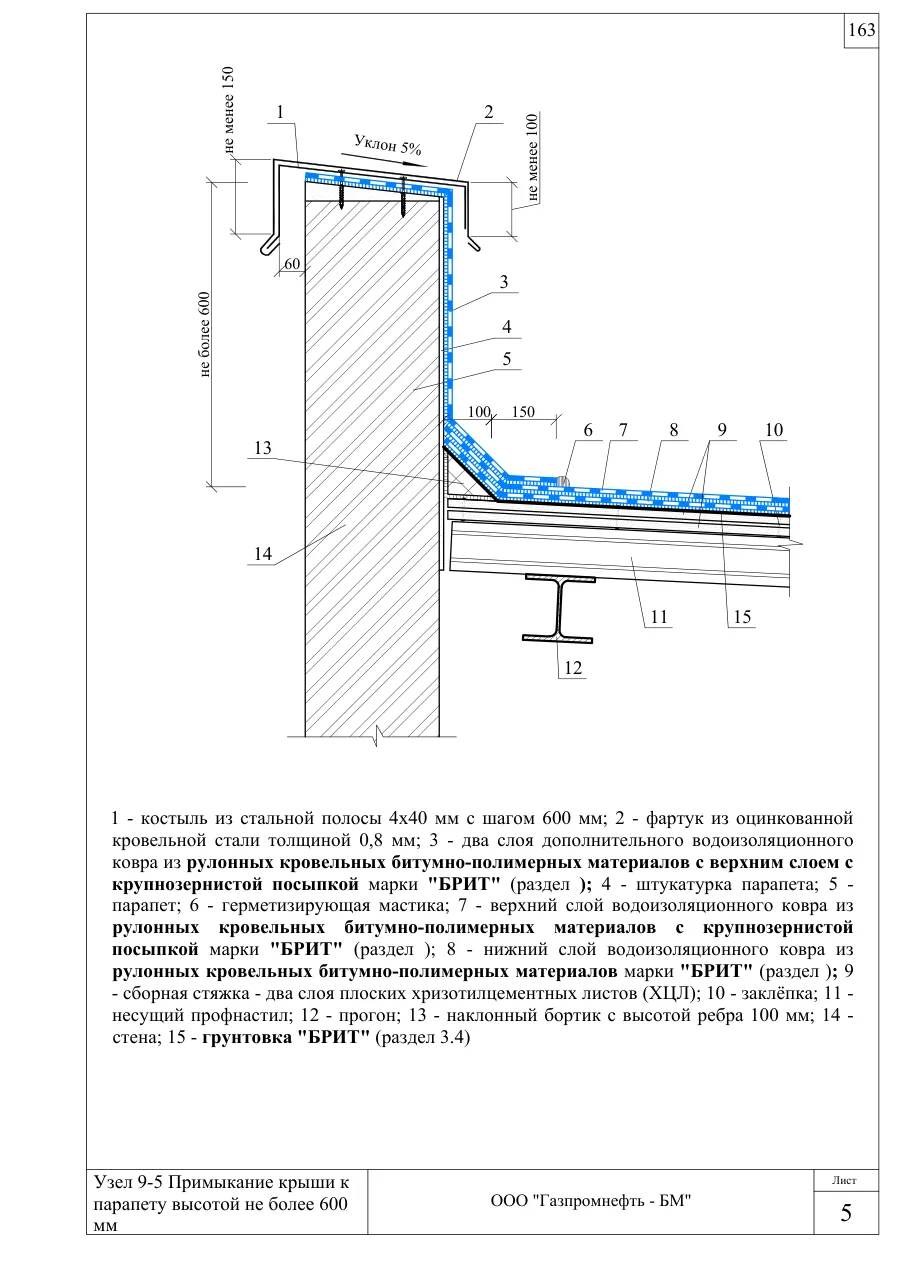

Узел 9-5: примыкание крыши к парапету высотой не более 600 мм — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 6 — Узел 9-5 Примыкание крыши к парапету высотой не более 600 мм

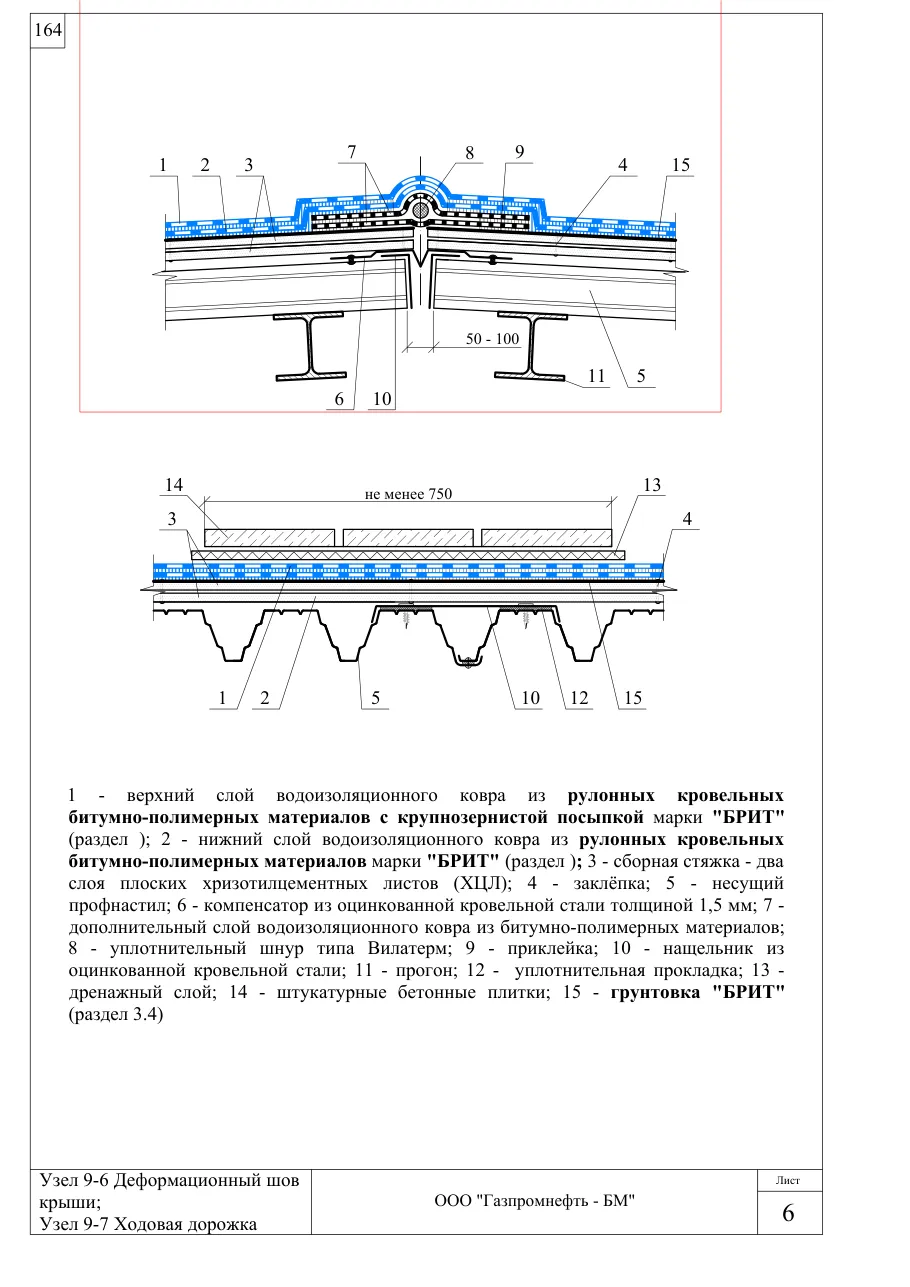

Узлы 9-6 и 9-7: деформационный шов крыши; ходовая дорожка — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 7 — Узел 9-6 Деформационный шов крыши; Узел 9-7 Ходовая дорожка

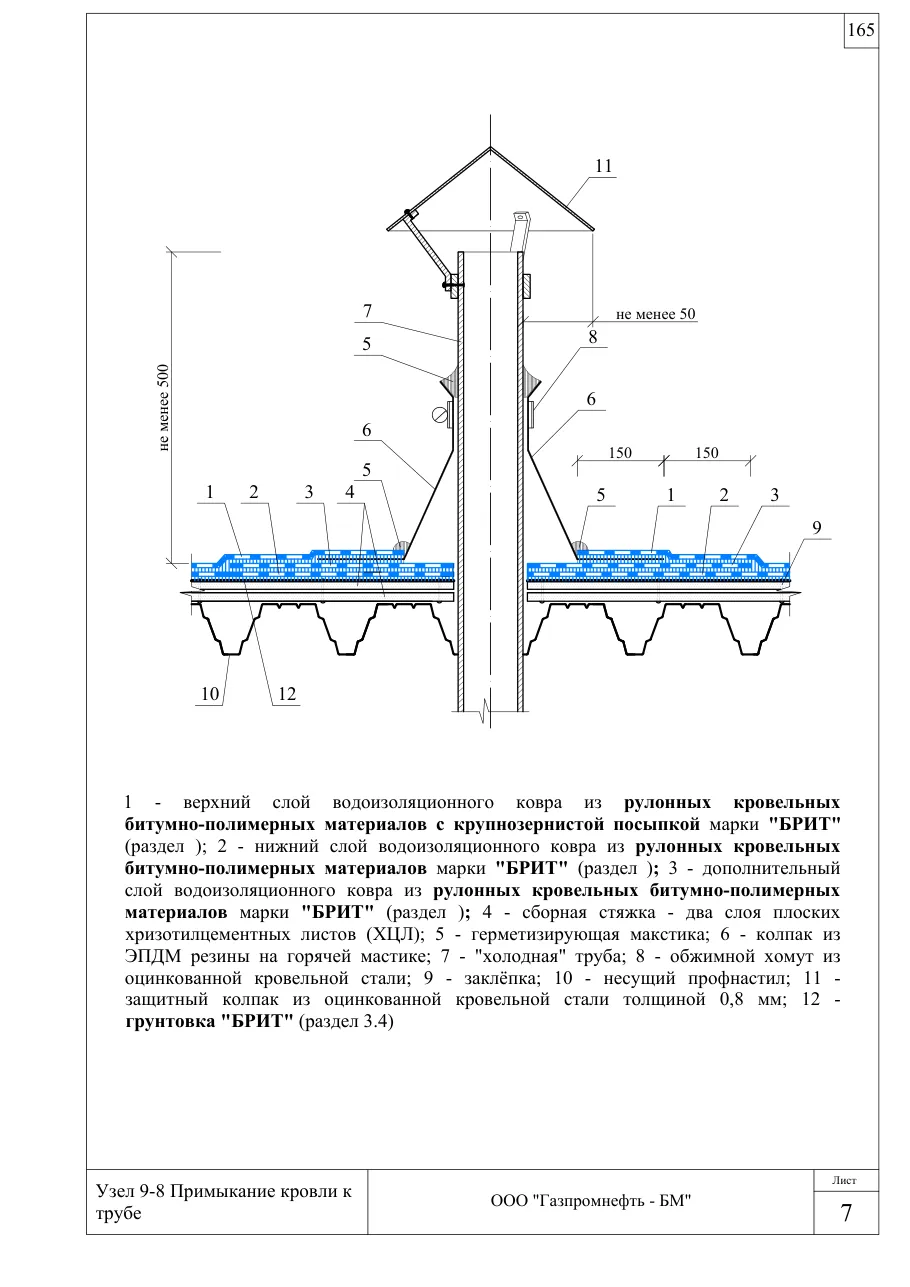

Узел 9-8: примыкание кровли к трубе — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 8 — Узел 9-8 Примыкание кровли к трубе

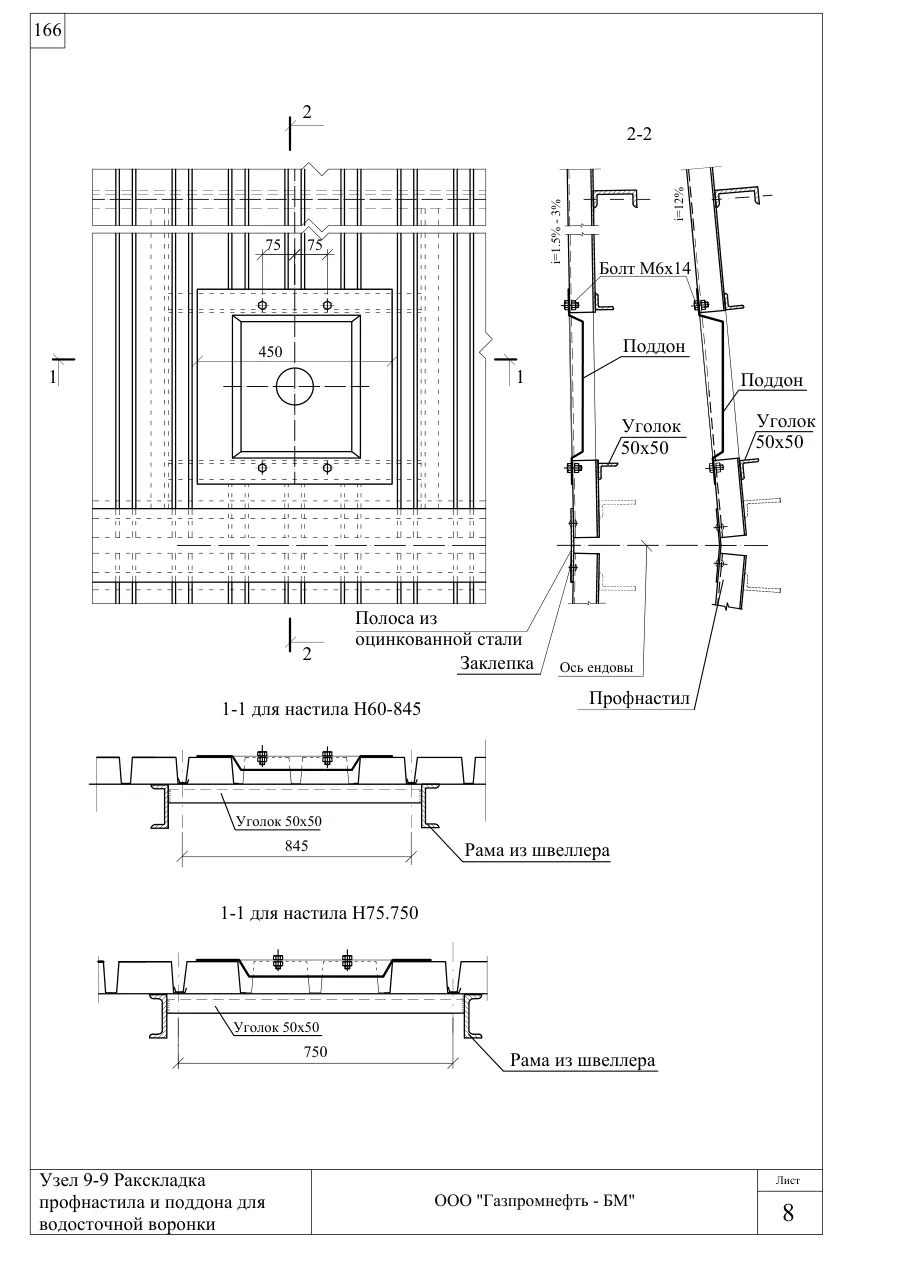

Узел 9-9: ракскладка профнастила и поддона для водосточной воронки — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 9 — Узел 9-9 Ракскладка профнастила и поддона для водосточной воронки

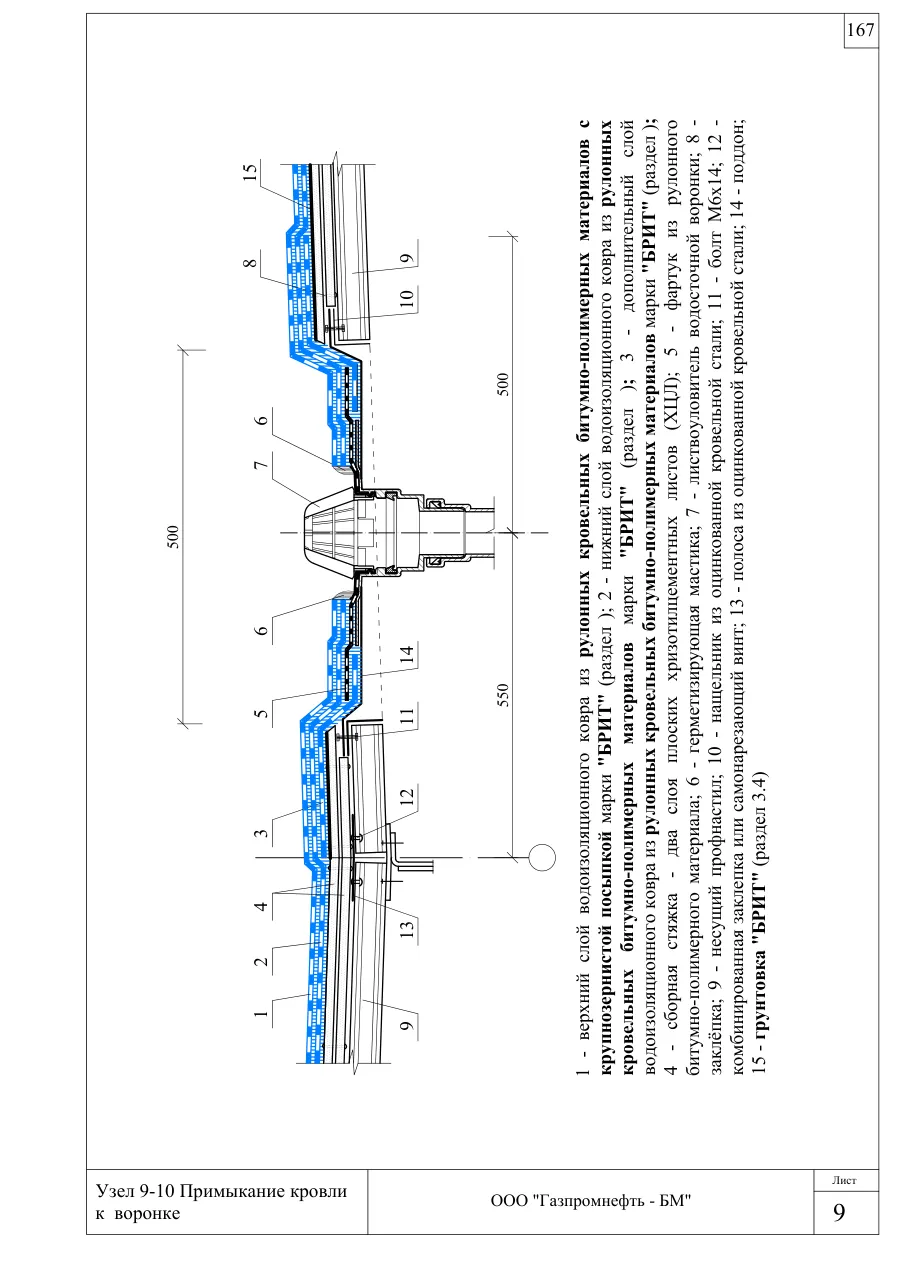

Узел 9-10: примыкание кровли к воронке — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 10 — Узел 9-10 Примыкание кровли к воронке

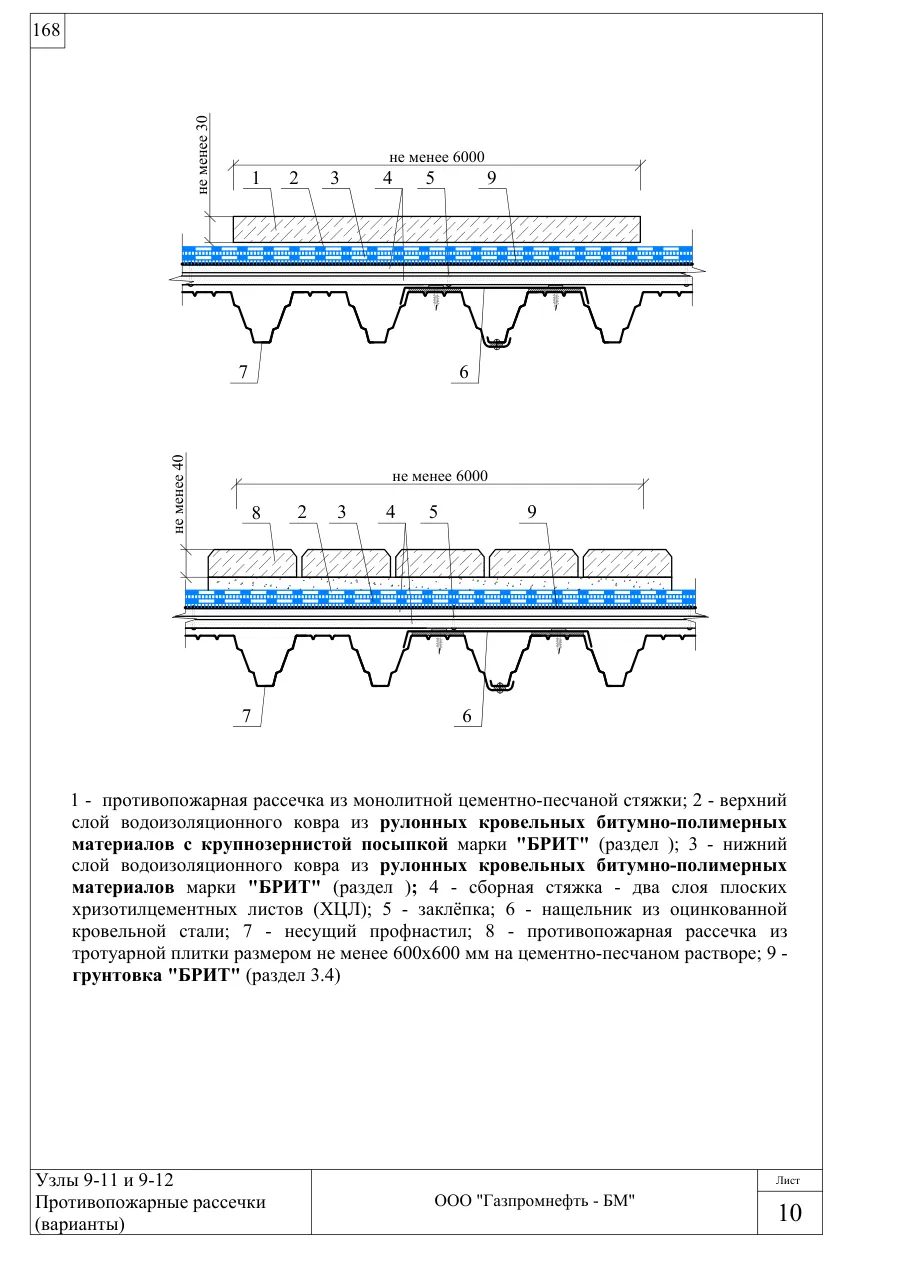

Противопожарные рассечки (варианты) — неутеплённая кровля по профнастилу, стяжка ХЦЛ, узлы Брит — Лист 11 — Противопожарные рассечки (варианты)
