Гидрошпонка LITAPROOF для строительных швов
Гидрошпонка — профиль из ПВХ-П, который замоноличивают в строительный шов, чтобы вода не прошла через стык бетона. Она нужна стенам и плитам подземной части, резервуарам, чашам и другим конструкциям, где шов соприкасается с водой. Сначала определите тип шва и место профиля в бетоне. Затем выберите серию и ширину.
Фильтры и сортировка
Сортировка по цене без НДС за единицу из карточки. Фасовки и единицы у товаров могут отличаться.
Рабочий шов или деформационный
Рабочий шов образуется, когда бетон укладывают в два приёма: первая часть уже схватилась, затем рядом заливают следующую. Такой стык должен держать воду и не рассчитан на раскрытие. Для него берут серии OC или IC.
Деформационный шов оставляют между частями конструкции, которые могут смещаться при температуре, осадке или нагрузке. Профиль в этом шве должен работать при раскрытии и сжатии. Для него берут OE или UC. Шпонка для рабочего шва в деформационном шве растянется или порвётся при движении бетона; после этого вода пойдёт по стыку.
Где ставить профиль
Наружную шпонку крепят к опалубке либо к бетонной подготовке со стороны воды. Она остаётся снаружи арматурного каркаса и не мешает его собрать. OC ставьте на рабочий шов, OE — на деформационный.
Внутреннюю шпонку замоноличивают в середине стены или плиты. IC ставьте на рабочий шов, когда профиль должен находиться в теле бетона. Центральное положение помогает шпонке работать при напоре воды с любой стороны. До бетонирования закрепите её на арматуре: профиль без фиксации сместится, и в шве останется путь для воды.
UC — П-образный наружный профиль для деформационного шва. Он закрывает шов и оформляет его кромку. HVS — отдельная серия; если она указана в проекте, закажите её полной маркой.
Как читать маркировку и выбрать ширину
Буквы обозначают серию: OC — наружный профиль для рабочего шва, OE — наружный для деформационного, IC — внутренний для рабочего, UC — П-образный для деформационного. Первое число после букв — полная ширина в миллиметрах. У OC-320/25 ширина 320 мм, а 25 мм — высота анкерных рёбер.

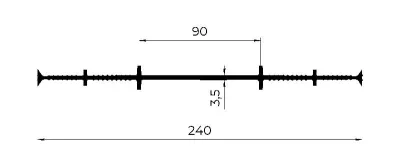

Внутреннюю шпонку берите шириной не больше толщины конструкции за вычетом защитных слоёв бетона: для стены 300 мм подойдёт IC-240. Наружную ширина стены не ограничивает, для стен и плит подземной части обычно берут 240–320 мм. Если марка уже есть в проекте, заказывайте её.
Что взять под задачу
| Задача | Серия | Модель из каталога |
|---|---|---|
| Рабочий шов, профиль со стороны воды | OC | LITAPROOF OC-320/25 |
| Деформационный шов снаружи | OE | LITAPROOF OE-320/50/30 |
| Деформационный шов с закрытой кромкой | UC | LITAPROOF UC-140/50/35 |
| Рабочий шов, профиль в середине бетона | IC | LITAPROOF IC-240 |
Три ошибки на монтаже
- Не рвите шпонку на стыке. Разрыв превращает стык в канал для воды.
- Не оставляйте внутренний профиль без фиксации. При заливке его сдвинет бетон, и герметизирующая часть уйдёт из центра шва.
- Не ставьте OC или IC на деформационный шов. Эти серии рассчитаны на рабочий стык; движение бетона повредит профиль.
Частые вопросы
Для чего используется гидрошпонка?
Гидрошпонку замоноличивают в строительный шов, чтобы перекрыть воде путь через стык бетона. Для рабочего шва со стороны воды подходит LITAPROOF OC-320/25.
Какие бывают гидрошпонки?
Гидрошпонки различают по типу шва и положению в конструкции: OC и IC применяют для рабочих швов, OE и UC — для деформационных. Например, LITAPROOF OE-320/50/30 ставят снаружи деформационного шва.
Для чего нужна гидрошпонка в монолитных конструкциях?
Бетонирование прерывается, и новый бетон с прежним не срастается — вода идёт по стыку. Гидрошпонка перекрывает этот путь в рабочих и деформационных швах. Для рабочего шва внутри стены или плиты подходит LITAPROOF IC-240.
Что такое гидрошпонка в фундаменте?
В фундаменте гидрошпонка — ПВХ-П профиль, который замоноличивают в шов для защиты стыка бетона от воды. Для рабочего шва со стороны воды можно использовать LITAPROOF OC-320/25.
Подберём профиль под вашу задачу: пришлите толщину конструкции, тип шва и фрагмент узла. Юрлицам с НДС подготовим расчёт спецификации за 45 минут в рабочее время.
