Виды крепежа для газобетона
Таблица шире экрана — прокрутите вбок →
| Вид | Как работает | Что определяет выбор |
|---|---|---|
| Нейлоновый дюбель, например GB 10 | Наружные рёбра входят в блок; внутри работает совместимый шуруп. | Прочность газобетона, допустимая нагрузка, расстояния до края. |
| Металлический дюбель | Способ закрепления зависит от конструкции гильзы. | Таблица нагрузок именно этой модели и её комплектный шуруп. |
| Тарельчатый анкер G60 | Тарелка удерживает изоляцию; комплектный гвоздь забивают пистолетом. | Основание, толщина изоляции, глубина закрепления и схема фасада. |
| Химическая система со шпилькой | После отверждения состав соединяет шпильку с основанием. | Допуск системы для газобетона, нагрузка, глубина и расстояния до края. |
Пенобетон не подменяет газобетон в таблице нагрузок. Для ворот, навеса или консоли материал анкера выбирают вместе со схемой узла.
Почему так. Усилие в крепеже зависит от основания и геометрии конструкции. Нагрузка на вынесенную от стены полку создаёт момент и тянет верхние крепления; деление общей массы на число дюбелей этот эффект пропускает.
Пара GB 10 и шурупа: пример до заказа
В инструкции fischer GB 10 указаны дюбель 55 мм, фирменный шуруп безопасности Ø7 мм, сверло Ø10 мм и отверстие глубиной не менее 65 мм. Длина шурупа = длина дюбеля + толщина детали + диаметр шурупа.
Условный узел: деталь толщиной 10 мм плотно прилегает к стене и передаёт вертикальную нагрузку 10 кг на один дюбель без отрыва и изгиба. Газобетон AAC 2 имеет прочность 2 Н/мм² и плотность не ниже 350 кг/м³. Для GB 10 с фирменным шурупом Ø7 мм таблица fischer даёт допустимую нагрузку 0,21 кН.
При ускорении свободного падения 9,81 м/с² нагрузка равна 10 × 9,81 / 1000 = 0,0981 кН — меньше 0,21 кН. Толщина блока — не менее 120 мм, расстояние до края — не менее 100 мм. Требуемая длина шурупа: 55 + 10 + 7 = 72 мм. В заказе — GB 10 и фирменный шуруп безопасности 7×87 мм, который указан в карточке производителя. За дюбелем шурупу нужно место в основании: отверстие под него не короче 87 − 10 = 77 мм.
Это пример одного крепления с заданной передачей усилия. Полку на кронштейнах, группу анкеров и нагрузку с изгибом рассчитывают по полному допуску Z-21.2-123. Для группы таблица также задаёт минимальное межосевое расстояние 100 мм с уменьшением допустимой нагрузки.
Как установить GB 10
- Просверлите неоштукатуренный газобетон без удара и обеспечьте место для выбранного шурупа.
- Забейте дюбель молотком, как показано в инструкции fischer.
- Приложите деталь и закрепите её совместимым шурупом.
Анкеры G60 для теплоизоляции
Для крепления изоляции к газосиликатному блоку предназначен МОЛОТ G60. В каталоге МОЛОТ, с. 4 для GT-200IE указаны G60/50–G60/200 по газобетону и С60/50–С60/200 по бетону. Тарелка — 60 мм. Каталог получен от поставщика в сентябре 2026 года; дата редакции в нём отсутствует.
У G60/100 на сайте МОЛОТ гвоздь входит в комплект. Производитель указывает газовый или пневматический пистолет. GT-200IE выполняет монтаж без предварительного бурения. Длины G60 в дилерском прайсе — 50–200 мм с шагом 10 мм.
Здесь показано назначение серии, а длину под плиту и количество анкеров задаёт инструкция выбранной фасадной системы. IZL-T в этот подбор не включаем: по нему нет инструкции, подтверждающей установку в газобетон.
Почему так. Толщина утеплителя не равна длине анкера: крепёж должен удерживаться ещё и в стене. Прижим плиты и несущую способность узла проверяют совместно, поэтому список длин не заменяет схему крепления.
При комплектации теплоизоляции сначала фиксируют материал и толщину плиты, затем подбирают крепёж системы. РОКФАСАД толщиной 100 мм и РОКФАСАД Д ЭКСТРА толщиной 150 мм ниже помогают сравнить толщину плиты. Длина G60 для них в этой статье не назначена.

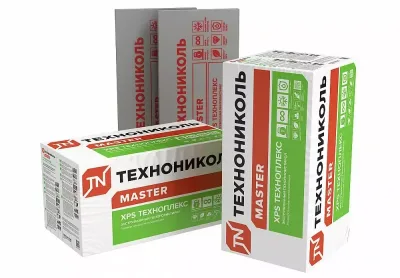

Фасадный XPS и каменная вата под СФТК относятся к разным решениям. СФТК — фасадная теплоизоляционная композиционная система с наружными штукатурными слоями. Крепёж выбирают для всей системы с учётом вида плиты.
Как заказать
Пришлите через форму «Расчёт по спецификации» модель дюбеля, совместимый шуруп, количество и данные узла — основание, нагрузку, толщину детали, а для теплоизоляции ещё толщину плиты и схему крепления: за 45 минут в рабочее время мы подготовим расчёт. Отгружаем метизы и теплоизоляцию юрлицам и подрядчикам из Москвы при заказе от 50 000 ₽ с НДС, принимаем оплату по счёту, указываем в нём кратность упаковки и выдаём закрывающие документы. Условия описаны на странице «Доставка и оплата», состав документов — в статье о согласовании поставки, а сертификат дилера МОЛОТ действует до 31.12.2026.
Вопросы
Можно ли закрепить деталь через штукатурку тем же GB 10?
Инструкция GB предусматривает неоштукатуренный газобетон. Для стены с отделкой нужна система, которая допускает этот способ установки.
Нужно ли считать карниз как полку?
В узле карниза учитывают вынос от стены и усилия при движении шторы. Масса изделия сама по себе не описывает нагрузку на крепления.
