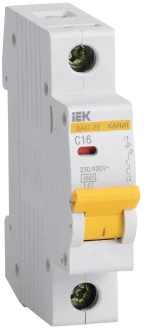

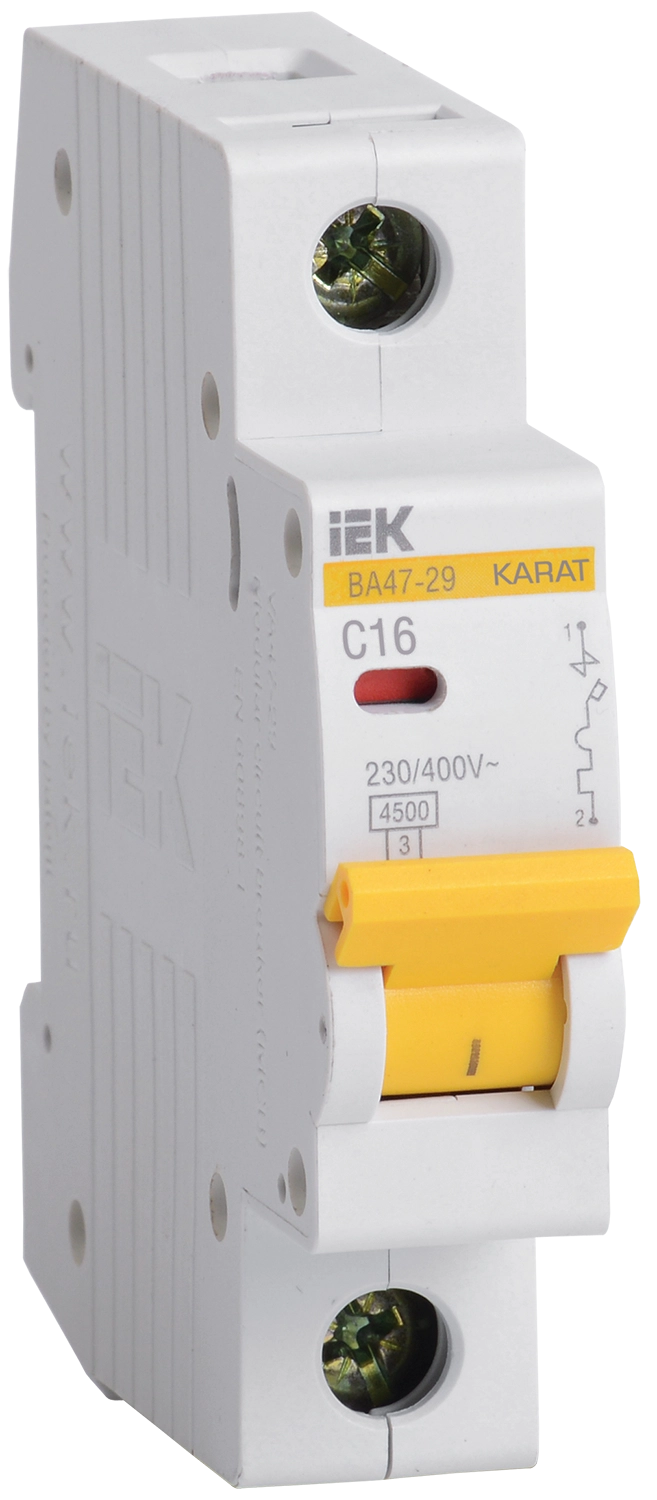

KARAT Автоматический выключатель ВА47-29 1P C 16А 4,5кА IEK MVA20-1-016-C
Описание
Однополюсный автомат IEK ВА47-29 C16 защищает однофазную линию от перегрузки и короткого замыкания при номинальном токе 16 А. Характеристика C рассчитана на умеренные пусковые токи, поэтому такой аппарат подходит для розеточных линий, освещения и небольших насосов; трёхфазную нагрузку этой моделью не отключить одновременно по всем фазам. Отключающая способность составляет 4,5 кА. Для медного кабеля 2,5 мм² в квартире или офисе гид приводит связку с автоматом 16 А, но окончательный номинал не должен превышать допустимый ток кабеля при конкретной прокладке.
Характеристики
37 строк- Вес, кг
- 0,099
- Степень защиты - IP
- IP20
- Сфера применения
- Промышленное и бытовое
- Возможна дополнит комплектация
- Да
- Время срабатывания расцепителя в зоне КЗ tm, с
- 0,1
- Класс токоограничения
- 3
- Климатическое исполнение
- УХЛ4
- Количество защищенных полюсов
- 1
- Количество полюсов
- 1
- Количество силовых полюсов
- 1
- Макс сечение входящего кабеля, мм²
- 25
- Монтажная глубина - ниши, мм
- 73,6
- Наличие взрывозащиты
- Без взрывозащиты
- Наличие дифференциального расцепителя
- Нет
- Наличие теплового расцепителя
- Да
- Наличие электромагнитного расцепителя
- Да
- Наличие электронного расцепителя
- Нет
- Номин импульсное выдерживаемое напряжение, кВ
- 4
- Номин напряжение постоян тока - DC, В
- ≤ 48
- Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА
- 4,5
- Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА
- 4,5
- Номинальное рабочее напряжение, В
- 230
- Номинальный ток, А
- 16
- Общ количество полюсов
- 1
- Отключающая способность, кА
- 4,5
- Подходит для защитного выкл двигателя
- Да
- Потери энергии, Вт
- 3,5
- Тип монтажа
- на DIN-рейку
- Тип монтажной рейки
- 35x7.5
- Тип напряжения
- Перемен./постоян. (AC/DC)
- Тип подключения
- Винтовое соединение
- Тип расцепителя
- Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока
- C
- Частота, Гц
- 50
- Ширина по количеству модульных расстояний
- 1
- Страна производства
- Китай
- Артикул производителя
- MVA20-1-016-C
Документы
Документы пока не добавлены в карточку. Если нужен паспорт или сертификат, запросите его вместе с расчётом.
Запросить документ и расчётЗапрос коммерческого предложения
Артикул этой карточки уже в запросе. Достаточно имени и телефона — остальное по желанию: дописать позиции или приложить спецификацию.
