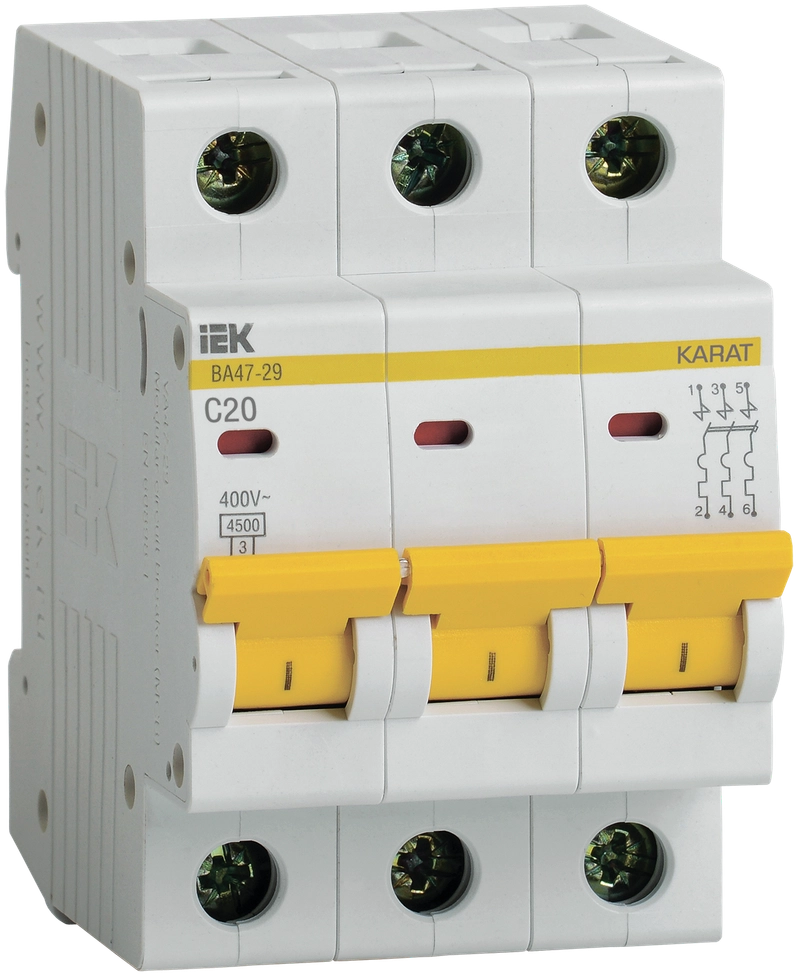

KARAT Автоматический выключатель ВА47-29 3P C 20А 4,5кА IEK MVA20-3-020-C
Описание
Трёхполюсный автомат IEK ВА47-29 C20 рассчитан на трёхфазную линию 400 В и одновременно отключает три фазы при перегрузке или коротком замыкании. Номинальный ток 20 А и характеристика C подходят для нагрузки с умеренным пусковым током, если кабель по условиям прокладки допускает такой номинал. От однофазного C16 эта модель отличается тремя защищёнными полюсами и рабочим напряжением 400 В. Отключающая способность — 4,5 кА; в щите аппарат занимает 3 модульных места.
Коротко
Вес, кг0,297Степень защиты - IPIP20Сфера примененияПромышленное и бытовоеВозможна дополнит комплектацияДаВремя срабатывания расцепителя в зоне КЗ tm, с0,1
Характеристики
37 строк- Вес, кг
- 0,297
- Степень защиты - IP
- IP20
- Сфера применения
- Промышленное и бытовое
- Возможна дополнит комплектация
- Да
- Время срабатывания расцепителя в зоне КЗ tm, с
- 0,1
- Класс токоограничения
- 3
- Климатическое исполнение
- УХЛ4
- Количество защищенных полюсов
- 3
- Количество полюсов
- 3
- Количество силовых полюсов
- 3
- Макс сечение входящего кабеля, мм²
- 25
- Монтажная глубина - ниши, мм
- 73,6
- Наличие взрывозащиты
- Без взрывозащиты
- Наличие дифференциального расцепителя
- Нет
- Наличие теплового расцепителя
- Да
- Наличие электромагнитного расцепителя
- Да
- Наличие электронного расцепителя
- Нет
- Номин импульсное выдерживаемое напряжение, кВ
- 4
- Номин напряжение постоян тока - DC, В
- ≤ 48
- Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА
- 4,5
- Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА
- 4,5
- Номинальное рабочее напряжение, В
- 400
- Номинальный ток, А
- 20
- Общ количество полюсов
- 3
- Отключающая способность, кА
- 4,5
- Подходит для защитного выкл двигателя
- Да
- Потери энергии, Вт
- 13,5
- Тип монтажа
- на DIN-рейку
- Тип монтажной рейки
- 35x7.5
- Тип напряжения
- Перемен./постоян. (AC/DC)
- Тип подключения
- Винтовое соединение
- Тип расцепителя
- Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока
- C
- Частота, Гц
- 50
- Ширина по количеству модульных расстояний
- 3
- Страна производства
- Китай
- Артикул производителя
- MVA20-3-020-C
