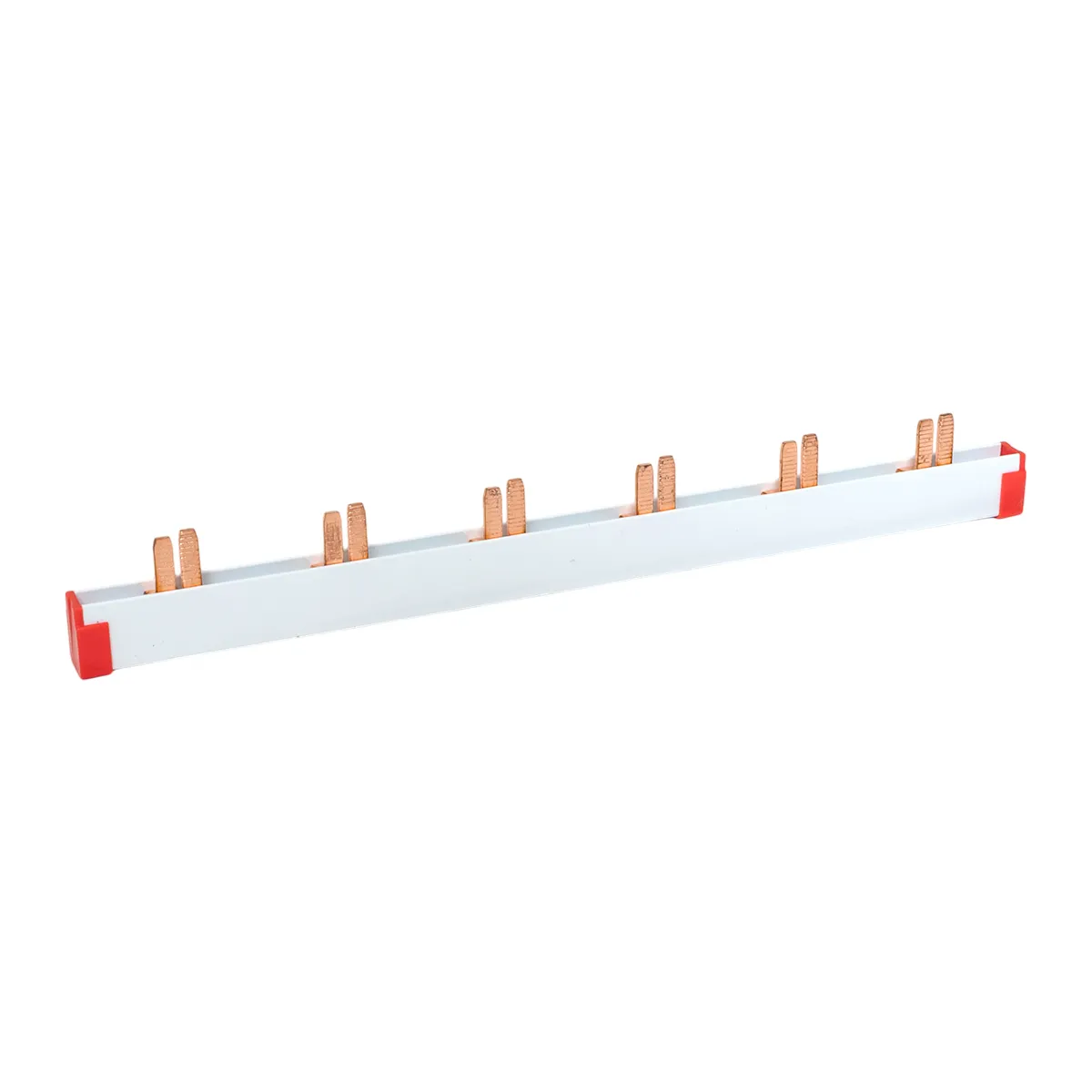

Шина соединительная типа PIN для 2-п нагр. 63А 12 мод. EKF PROxima pin-02-63-12
Описание
Соединительная шина EKF PIN распределяет питание по группе совместимых двухполюсных модульных аппаратов через штыревые контакты. Она рассчитана на 63 А, 12 подключаемых устройств и шаг 18 мм; длина шины 220 мм, сечение проводника 16 мм². Такая шина подходит для ряда аппаратов с совпадающей геометрией зажимов и сокращает число отдельных перемычек между ними. Для однополюсных аппаратов или клемм с другой геометрией нужна другая шина. Перед сборкой ряда посчитайте число подключений: у этой модели их максимум 12.
Характеристики
18 строк- Размер шага, мм
- 18
- Вес, кг
- 0,064
- Длина, мм
- 220
- Изолированн.
- Да
- Количество полюсов
- 2
- Количество фаз
- 2
- Макс. допустимое раб. напряжение Ue, В
- 230
- Номин. импульсное напряжение, кВ
- 4 000
- Номин. кратковременно выдерживаемый ток Icw, кА
- 12 000
- Номин. продолжительный ток Iu, А
- 63
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
- Нет
- Подходит для количества подключаемых устройств
- 12
- Подходит для устройств с N-проводником
- Нет
- Поперечное сечение, мм²
- 16
- Серия
- PROxima
- Тип подключения
- Штырь (Pin)
- Условный номин. ток короткого замыкания Iq, кА
- 12 000
- Артикул производителя
- pin-02-63-12
